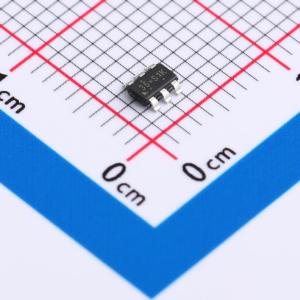

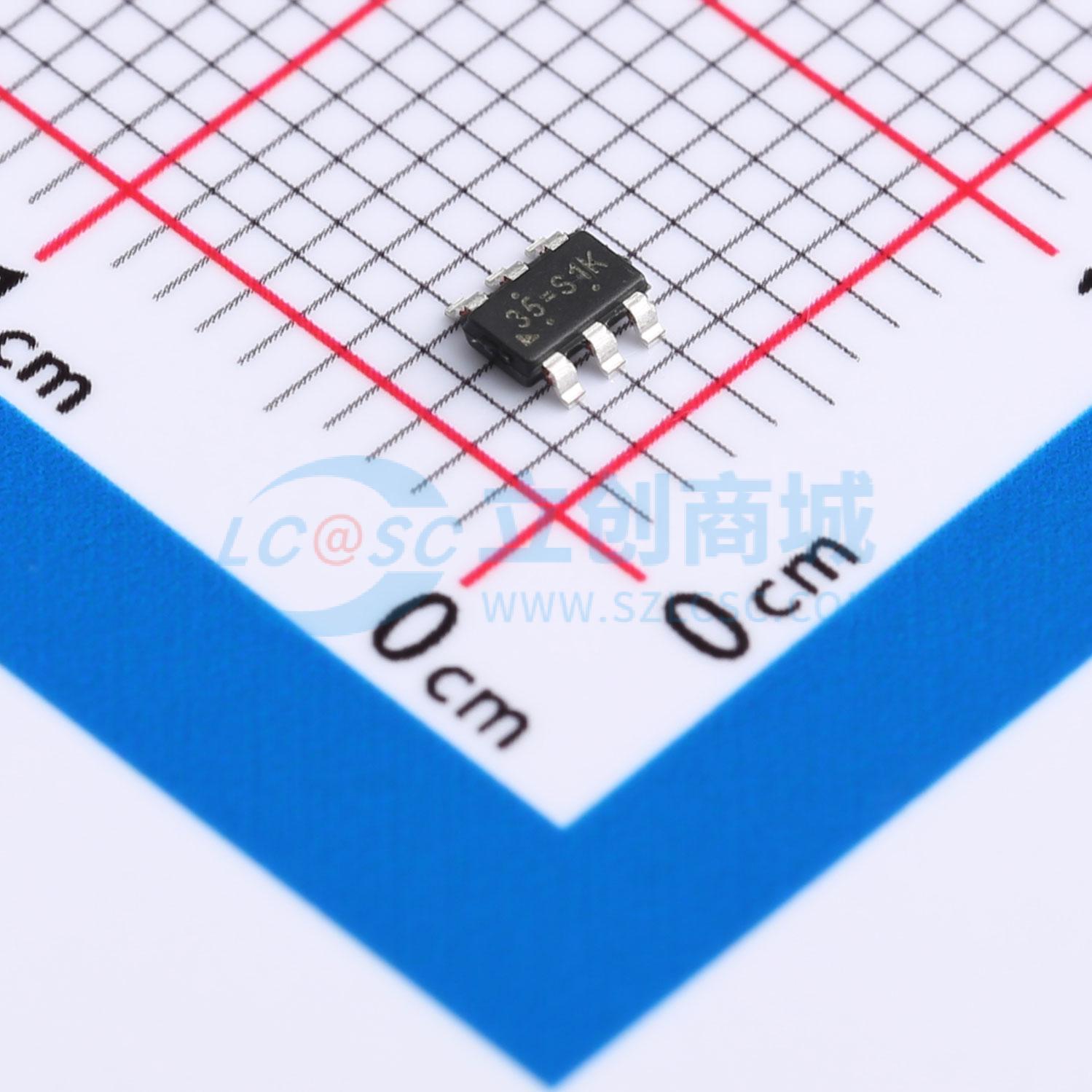

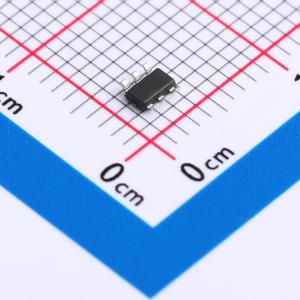

RT6253BHGJ6F

3A 同步降压 DC-DC 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RT6253BHGJ6F 是一款 3A 同步降压 DC-DC 转换器,采用 ACOT 控制架构,具有高效率和快速瞬态响应。输入电压范围为 4.5V 至 17V,输出电压范围为 0.765V 至 7V。内置低 RDS(ON) 的 MOSFET,支持强制 PWM 模式,具备多种保护功能,包括过流保护、欠压锁定和过温保护。
品牌名称: RICHTEK(立锜)
商品型号: RT6253BHGJ6F
商品编号: C2976605
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.056克(g)

商品参数

商品概述

RT6253A/B是一款简单易用的3A同步降压DC-DC转换器，输入电源电压范围为4.5V至17V。该器件具有精确的参考电压，并集成了低RDS(ON)功率MOSFET，以实现高效率。 RT6253A/B采用先进恒定导通时间（ACOT®）控制架构，只需少量外部元件即可提供超快速瞬态响应，并能在输入电压、负载和输出电压范围内以近乎恒定的开关频率运行。RT6253A工作在自动脉冲跳跃调制（PSM）模式，可在轻载运行时保持高效率。RT6253B工作在强制脉宽调制（PWM）模式，有助于满足严格的电压调节精度要求。 RT6253A/B可同时检测两个FET的电流，以实现可靠的过流保护（OCP）。该器件具有逐周期电流限制保护功能，可防止器件在输出短路、过流或电感饱和等情况下遭受灾难性损坏。内置软启动功能可防止启动时产生浪涌电流。该器件还具备输入欠压锁定、输出欠压保护和过温保护（OTP）功能，可确保在所有工作条件下安全平稳运行。

商品特性

集成95mΩ和50mΩ FET
连续电流：
- TSOT-23-6（FC）：3A
- SOT-563（FC）：2.5A
输入电源电压范围：4.5V至17V
输出电压范围：0.765V至7V
先进恒定导通时间（ACOT®）控制：
- 超快速瞬态响应
- 针对低ESR陶瓷输出电容进行优化
高精度反馈参考电压：±1%
可选工作模式：
- RT6253A：节能模式（PSM）
- RT6253B：强制PWM模式
固定开关频率：580kHz
使能控制和典型值为1ms的固定软启动
可从预偏置输出安全启动
输入欠压锁定（UVLO）
保护功能：
- 带打嗝模式的输出欠压保护（UVP）
- 高端/低端MOSFET过流保护和过温保护功能
符合RoHS标准且无卤

应用领域

机顶盒
液晶电视
家庭网络设备
监控设备
通用应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交52单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~17V
	输出电压	765mV~7V
	输出电流	3A
	开关频率	580kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	280uA
	开关管(内置/外置)	内置
	输出类型	可调
