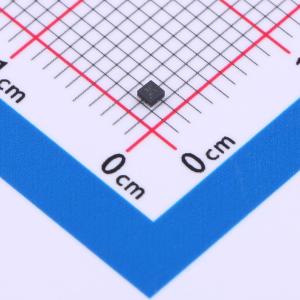

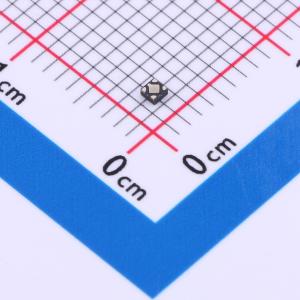

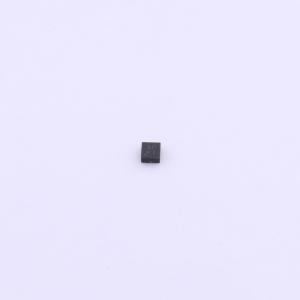

SGM2038-1.25XUDY4G/TR

500mA低噪声、极低压差偏置轨CMOS电压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SGM2038是一款低噪声、500mA的低压差线性稳压器（LDO），采用NMOS pass晶体管，并设有独立的偏置电源电压（V_BIAS）。该器件能提供非常稳定、精确且低噪声的输出电压，适用于空间受限和对噪声敏感的应用。为优化电池供电的便携式应用的性能，SGM2038具有低静态电流（I_Q）消耗的特点
品牌名称: SGMICRO(圣邦微)
商品型号: SGM2038-1.25XUDY4G/TR
商品编号: C2976618
商品封装: XDFN-4-EP(1.2x1.2)
包装方式: 编带
商品毛重: 0.031克(g)

商品参数

商品概述

SGM2038是一款低噪声、500mA的低压差线性稳压器（LDO），采用NMOS传输晶体管，并配备独立的偏置电源电压（V_BIAS）。该器件能提供非常稳定、精确且低噪声的输出电压，适用于空间受限和对噪声敏感的应用。为优化电池供电的便携式应用性能，SGM2038具有低静态电流（I_Q）消耗的特点。 SGM2038采用环保型UTDFN-1.2×1.2-4L封装。其工作环境温度范围为-40°C至+125°C。

商品特性

输入电压范围：0.8V至5.5V
偏置电压范围：2.5V至5.5V
固定输出电压：0.8V至3.6V，步长为0.05V
输出电压精度：±0.8%
标称输出电流：500mA
低压差：500mA时为120mV（典型值）
极低偏置输入电流：37μA（典型值）
关断模式下极低偏置输入电流：0.01μA（典型值）
低噪声：25μV_RMS（典型值）
过流和过温保护
快速负载瞬态响应
用于开/关控制的逻辑电平使能输入
工作温度范围：-40°C至+125°C
提供环保型UTDFN-1.2×1.2-4L封装

应用领域

电池供电设备
智能手机和平板电脑
相机、数字录像机（DVR）、机顶盒（STB）和摄像机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	1.25V
	输出电流	500mA
	电源纹波抑制比(PSRR)	71dB@(1kHz)
	压差	170mV@(500mA)

	属性	参数值
	静态电流(Iq)	53uA
	噪声	25uVrms
	特性	过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Ta)
	输出极性	正极
	输出通道数	1
