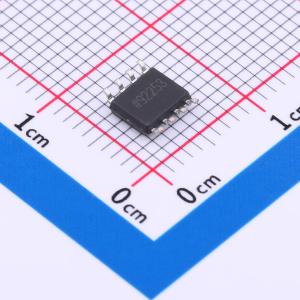

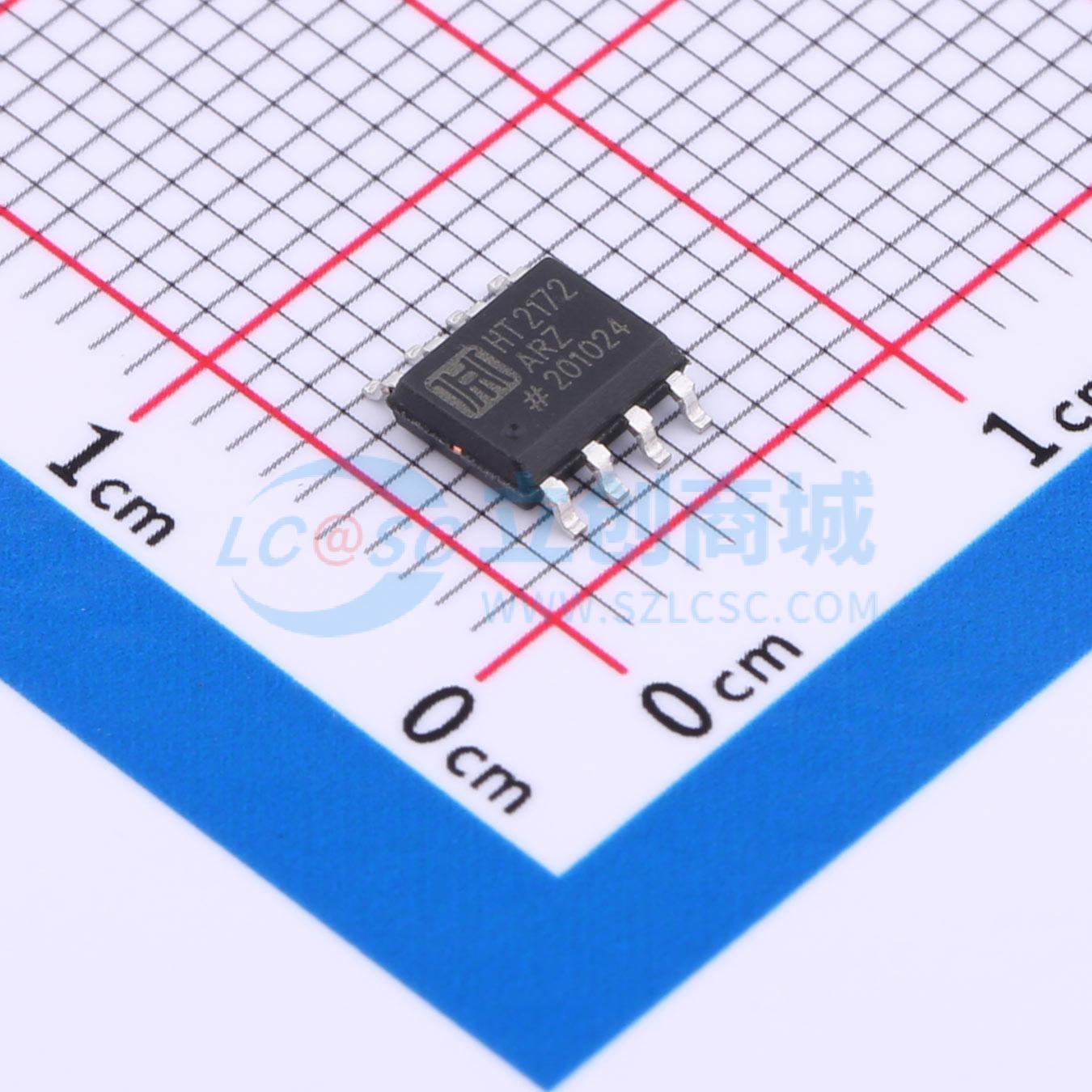

HT2172ARZ
10M 高压低噪轨对轨运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CMOS、单电源、轨到轨输入/输出、宽带双路运算放大器
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT2172ARZ
- 商品编号
- C2976641
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 6V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 200uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 5V/us | |
| 输入偏置电流(Ib) | 6pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 33nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 85dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | - | |
| 输出电流 | - | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~5.5V |
商品概述
HT217X采用 3 V 至 5 V 单电源供电。低失调、极低的输入偏置电流和高速度特性相结合，使这些放大器适合各种应用。滤波器、积分器、二极管放大器、分流传感器和高阻抗传感器等器件均可受益于这些特性组合。宽带宽和低失真特性则有益于音频和其它交流应用。对于大部分成本敏感型应用，C 级可在较低的价位下提供一样的交流性能，但直流精度较低。这些放大器的具体应用包括：便携式设备的音频放大、便携式电话耳机、条形码扫描器、便携式仪器仪表、蜂窝 PA 控制以及多极滤波器。它还具有轨到轨输入与输出摆幅能力，因而设计人员可以在单电源系统中缓冲 CMOS ADC、DAC、ASIC 及其它宽输出摆幅器件。
商品特性
- 低失调电压：200uV(最大值)
- 单电源供电：2.7 V 至 5.5 V
- 低电源电流：每个放大器 500uA
- 宽带宽：8 MHz
- 压摆率：5 V/ us
- 低失真
- 无相位反转
- 低输入电流
- 单位增益稳定
- 通过汽车应用认证
应用领域
- 电流检测
- 条形码扫描器
- PA 控制
- 电池供电仪器仪表
- 多极滤波器
- 传感器
- ASIC 输入或输出放大器
- 音频
