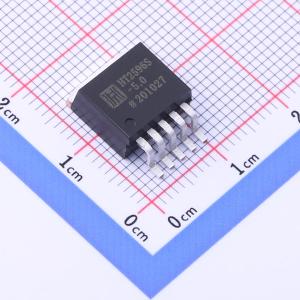

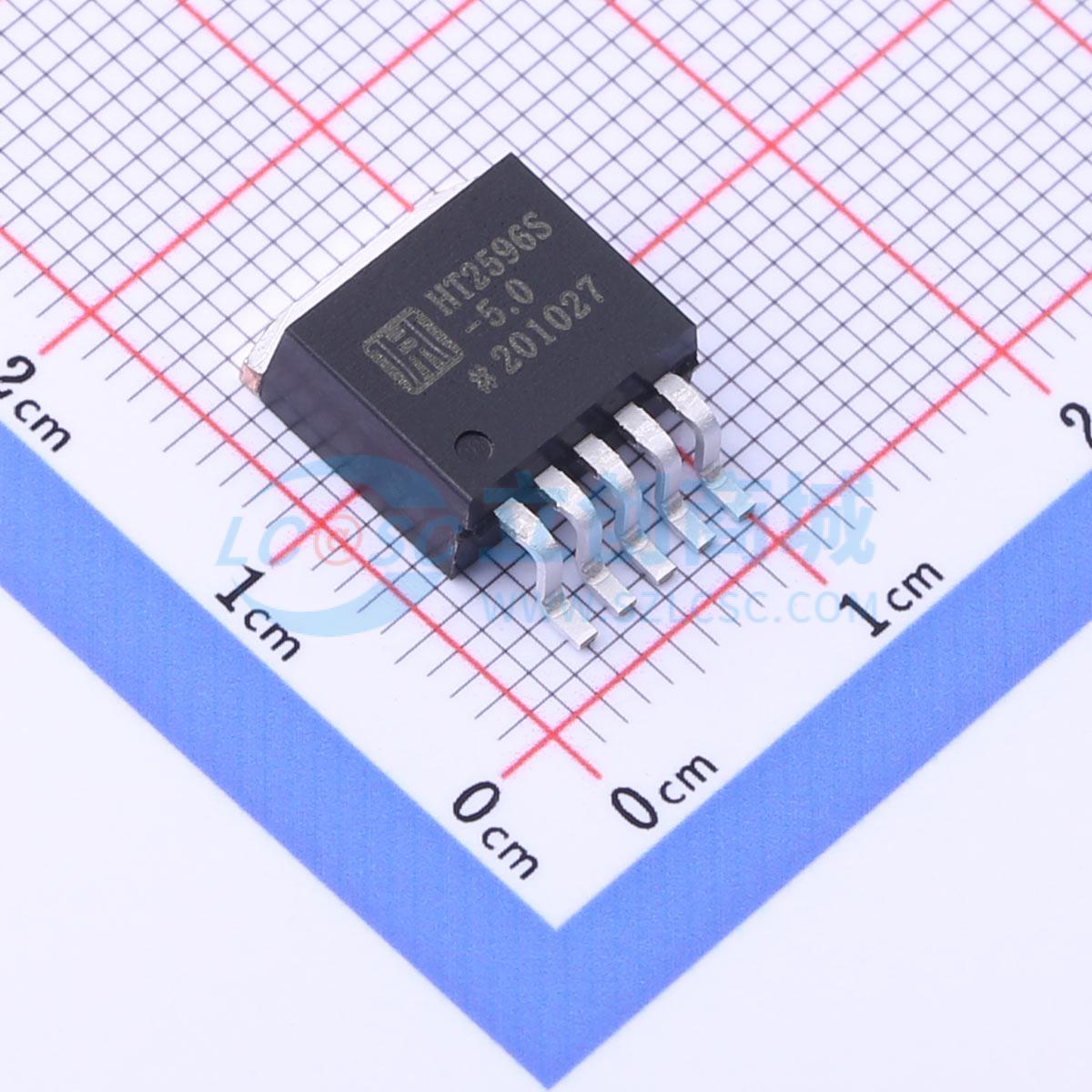

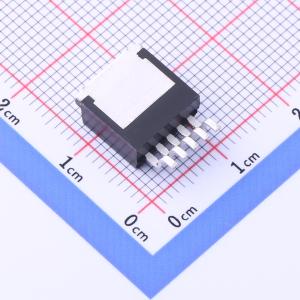

温馨提醒：图片仅供参考，商品以实物为准

HT2596S-5.0

3A降压型开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HT2596S-5.0 是一款单片集成的降压型开关稳压器,适用于消费级和工业设备的电源单元。它具有固定的5V输出电压,最大输出电流为3A,内置开关晶体管,支持过热和限流保护,开关频率为150kHz。
品牌名称: HTCSEMI(海天芯)
商品型号: HT2596S-5.0
商品编号: C2976645
商品封装: TO-263-5
包装方式: 编带
商品毛重: 2.055克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

HT2596、HT2596 - 3.3、HT2596 - 5.0、HT2596 - 12 是降压型 DC - DC 转换器的单片集成电路。这些集成电路的工作原理基于对内置功率 NPN 晶体管的控制，通过脉宽调制调节传输到负载的能量。因此，输出电压实际上不受负载影响。这些集成电路适用于消费类和工业设备的电源单元。

商品特性

输出电压：3.3V、5V、12V 以及可调输出版本
可调版本输出电压范围：1.23V 至 37V ± 4%
内置电容的振荡器，开关频率为 150KHz
输出电压的 PWM 控制电路
过热和限流保护
开关控制电路
最高 40V 工作电压
输出负载电流：3A
低功耗待机模式
芯片内置开关晶体管
集成电路采用 5 引脚塑料封装 TO220AB/5 和 TO263

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(800个/圆盘，最小起订量 1 个)

个

起订量：1 个800个/圆盘

总价金额：

￥ 0.00

近期成交17单

	属性	参数值
	工作温度	-40℃~+125℃
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	10mA
	开关管(内置/外置)	内置
	输出类型	固定

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~40V
	输出电压	5V
	输出电流	3A
	开关频率	110kHz~173kHz
