ASL1507SHN 是一种高度集成且灵活的单相直流-直流升压转换器IC。该IC有一个集成的栅极驱动器，可以驱动一个外部功率金属氧化物半导体场效应晶体管（MOSFET）和两个集成的比例积分（PI）控制器，可以调节输出电压。它具有串行外设接口（SPI），允许与外部微控制器进行控制和诊断通信。

ASL2507SHN 是一种高度集成且灵活的两相直流-直流升压转换器IC。该IC有两个集成的栅极驱动器，可以驱动两个外部功率金属氧化物半导体场效应晶体管（MOSFETs）和两个集成的比例积分（PI）控制器，可以在两个通道上调节输出电压。它具有串行外设接口（SPI），允许与外部微控制器进行控制和诊断通信。

ASL1507SHN; ASL2507SHN 主要设计用于汽车LED照明应用，并为ASLx416/17SHN多通道LED降压驱动器提供优化的供电电压。

ASL1507SHN; ASL2507SHN 采用固定频率峰值电流模式控制，带有抛物线/非线性斜率补偿。它可以工作在5.5V至40V的输入电压范围内。通过SPI配置为升压拓扑结构时，它可以产生高达80V的输出电压，以供电给LED降压驱动器IC。

ASL1507SHN 是一个单相升压转换器，有一个输出电压。ASL2507SHN 是一个两相升压转换器，可以有两个独立的输出。ASL2507SHN 可以通过SPI接口配置为单输出转换器，使用一相或两相，或者两个独立的输出电压。在异常情况下如果失去SPI通信，它会切换到跛行回家模式操作，确保系统安全。

ASL15507SHN; ASL2507SHN 升压转换器可以从内部调节的可调电源驱动多达两个外部低侧N沟道MOSFET。它可以驱动逻辑级或标准级MOSFET。

集成的SPI接口还允许编程设置供电欠压/过压范围、输出电压范围、频谱扩展以及DC-DC开关频率。这使得外部组件的优化和电磁兼容性（EMC）设计更加灵活。此接口还可以提供诊断信息，如设备温度、电池电压、VGG电压、输出电压等。

ASL1507SHN; ASL2507SHN 集成了非易失性存储器（NVM），用于保存内部默认配置。配置包括升压斜坡上升、升压电压、频率设置、错误检测等。在跛行回家模式（SPI失效）和自主模式（无MCU）下使用默认配置。其他功能还包括输入欠压锁定和当ASL1507SHN; ASL2507SHN 的结温超过T_sd(otp)时的热关断。

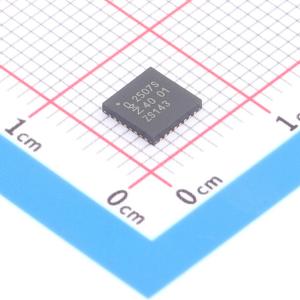

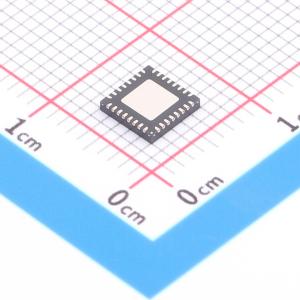

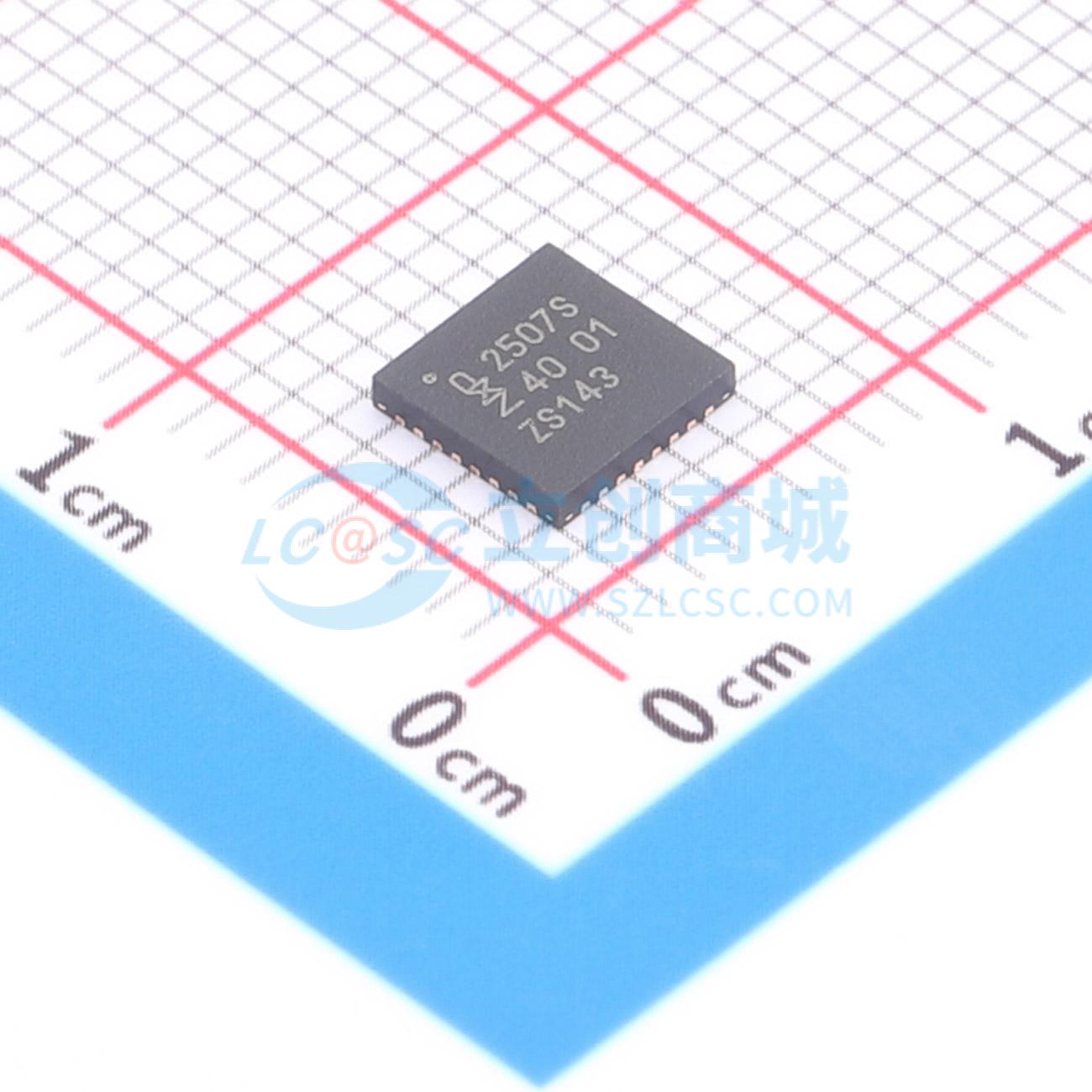

该器件采用非常小的HVQFN32封装，带有暴露的散热焊盘。它被设计为满足汽车应用的严格要求。完全符合AEC-Q100一级标准。它的工作环境温度范围为-40°C至+125°C。

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	5.5V~40V
	开关频率	125kHz~700kHz
	通道数	2
	调光	SPI

	属性	参数值
	特性	过温保护(OTP)；过压保护(OVP)；欠压保护(UVP)
	拓扑结构	升压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	外置
	恒流精度	3%
