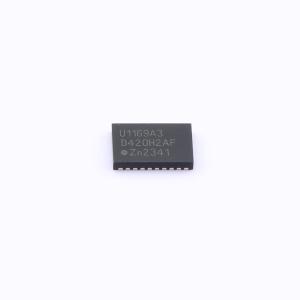

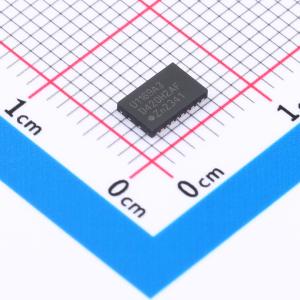

UJA1169ATK/3Z

UJA1169A是一款小型高速CAN系统基础芯片（SBC），包含一个符合ISO 11898 - 2:2016和SAE J2284 - 1至SAE J2284 - 5标准的高速CAN收发器，支持高达5 Mbit/s的CAN FD，还集成了一个可为微控制器和/或其他负载供电的5 V或3.3 V、250 mA可扩展电源（V1）。它还具备看门狗和串行外设接口（SPI）。UJA1169A可在极低电流的待机和睡眠模式下运行，具备总线和本地唤醒功能。在睡眠模式下，微控制器电源会关闭。 UJA1169A有六种变体。UJA1169ATK、UJA1169ATK/F、UJA1169ATK/X和UJA1169ATK/X/F包含一个5 V稳压器（V1）。而UJA1169ATK/3和UJA1169ATK/F/3中的V1是一个3.3 V稳压器。 UJA1169ATK、UJA1169ATK/F、UJA1169ATK/3和UJA1169ATK/F/3变体具备第二个板载5 V稳压器（V2），为内部CAN收发器供电，也可用于为额外的板载硬件供电。 UJA1169ATK/X和UJA1169ATK/X/F配备了一个用于板外组件的5 V电源（VEXT）。VEXT对电池、地和负电压具有短路保护功能。集成的CAN收发器通过V1内部供电，与微控制器并联。 UJA1169Axx/F变体支持符合ISO 11898 - 2:2016标准的CAN部分网络，具备选择性唤醒功能，包含CAN FD被动模式。CAN FD被动模式是一种允许在睡眠/待机模式下忽略CAN FD总线通信的功能。CAN FD被动部分网络非常适合同时支持CAN FD和传统CAN通信的网络。它允许不需要传输CAN FD消息的普通CAN控制器在CAN FD通信期间保持在部分网络睡眠/待机模式，而不会产生总线错误。 UJA1169A实现了ISO 11898 - 2:2016中定义的标准CAN物理层。这种实现方式可在CAN FD快速阶段以高达5 Mbit/s的数据速率实现可靠通信。 提供一个专用的LIMP输出引脚，用于标记系统故障。 一些配置设置存储在非易失性存储器中。这种安排使得可以配置UJA1169A的上电和跛行回家行为，以满足不同应用的需求。

• 符合ISO 11898 - 2:2016和SAE J2284 - 1至SAE J2284 - 5标准的高速CAN收发器，支持在CAN FD数据字段中高达5 Mbit/s的CAN FD主动通信（所有六种变体）
• 根据ISO 11898 - 2:2016实现自主总线偏置
• 基于外部PNP晶体管概念的可扩展5 V或3.3 V、250 mA低压差稳压器，用于为5 V/3.3 V微控制器供电（V1），实现热扩展
• 当引脚BAT断电时，CAN总线连接真正浮空
• 由于CAN FD通信不会产生“误”唤醒（在支持部分网络的变体中）
• 与UJA1169产品系列硬件和软件兼容
• 根据人体模型（HBM），CAN总线引脚具备±8 kV静电放电（ESD）保护
• 根据IEC TS 62228，引脚BAT、WAKE、VEXT和CAN总线引脚具备±6 kV ESD保护
• CAN总线引脚具备±58 V短路保护
• 根据ISO 7637 - 3，电池和CAN总线引脚具备汽车瞬态保护
• 待机和睡眠模式下静态电流极低，具备完全唤醒功能

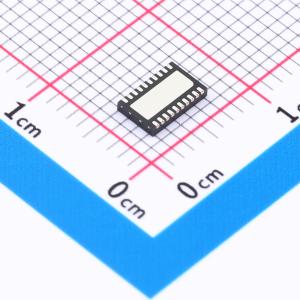

• 无铅HVSON20封装，尺寸为3.5 mm×5.5 mm，具备改进的自动光学检测（AOI）能力和低热阻
• 环保产品（无卤且符合有害物质限制（RoHS）标准）
• 标称输出5 V/3.3 V；精度±2 %
• 输出电流能力250 mA
• 通过可选外部PNP实现热管理
• 250 mA以上电流限制
• 支持微控制器RAM在电池电压低至2 V时保持数据（仅5 V变体）
• 欠压复位，输出电压检测阈值可选60 %、70 %、80 %或90 %，可在非易失性存储器中配置（仅5 V变体）
• 使用小陶瓷输出电容时具备出色的瞬态响应
• 输出对地短路保护
• 睡眠模式下关闭
• 标称输出5 V；精度±2 %
• 输出电流能力100 mA
• 100 mA以上电流限制
• 使用小陶瓷输出电容时具备出色的瞬态响应
• 输出对地短路保护
• 通过SPI实现用户定义的开关行为
• 标称输出5 V；精度±2 %
• 输出电流能力100 mA
• 100 mA以上电流限制
• 使用小陶瓷输出负载电容时具备出色的瞬态响应
• 输出对BAT、GND和低至 - 18 V的负电压短路保护
• 通过SPI实现用户定义的开关行为
• 待机模式下电源电流极低；电压V1保持激活，为微控制器供电
• 睡眠模式下电源电流极低，电压V1关闭
• 通过标准CAN唤醒模式或符合ISO 11898 - 2:2016的选择性唤醒帧检测实现远程唤醒功能，包括CAN FD被动支持（仅/F版本）
• 选择性唤醒期间支持50 kbit/s、100 kbit/s、125 kbit/s、250 kbit/s、500 kbit/s和1 Mbit/s的比特率
