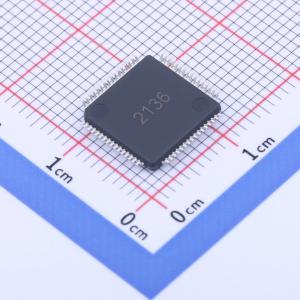

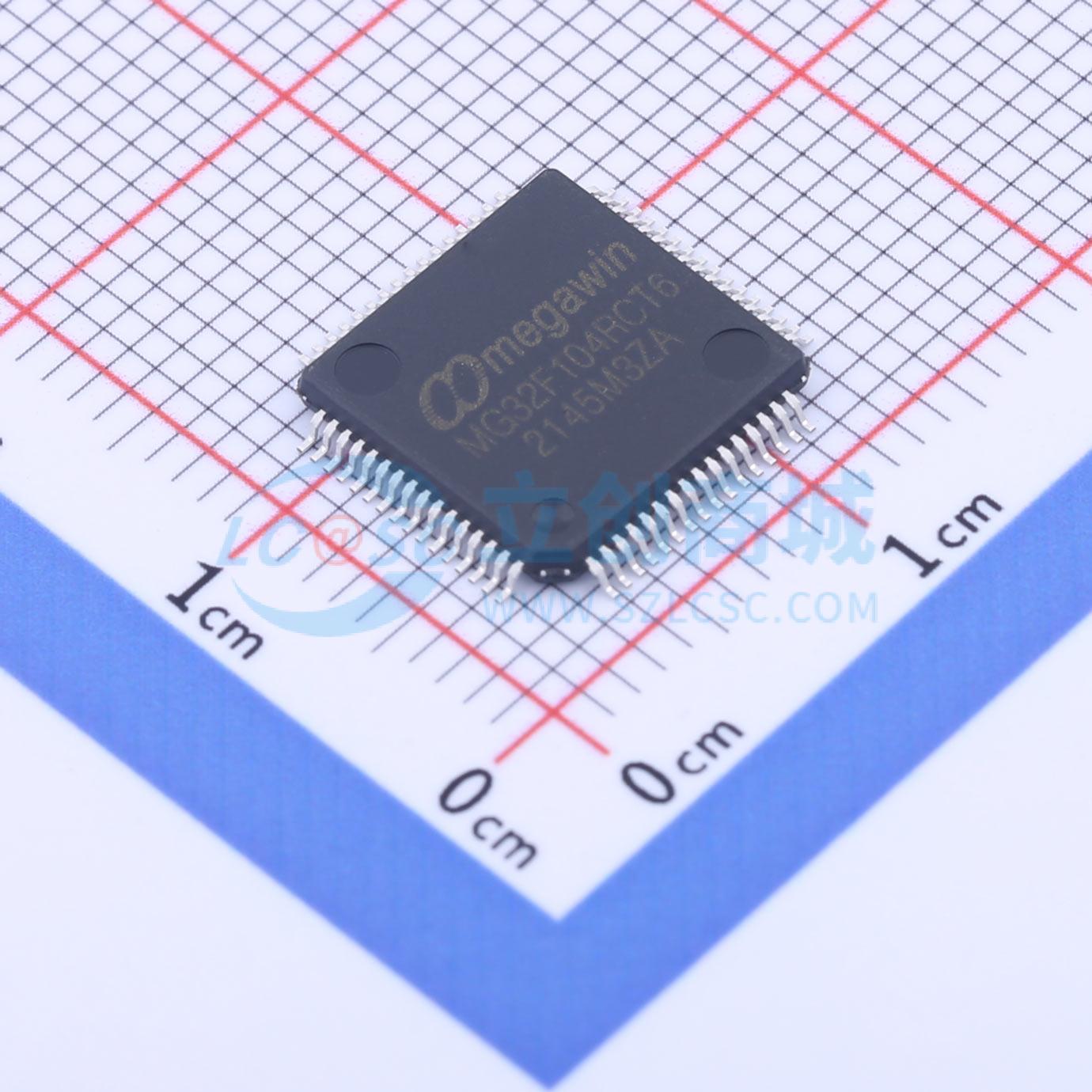

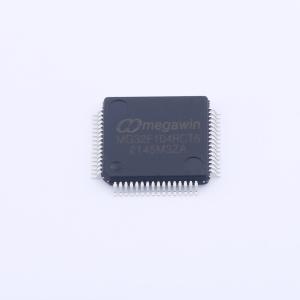

MG32F104RCT6

基于高性能32位ARMCortex-M3内核的MCU，具备多种功能和接口

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MG32F104系列使用高性能的ARM Cortex-M3 32位的RISC内核，最高工作频率96MHz，内置高达256KB FLASH、36KB SRAM，1个增强型计时器，3个通用计时器，两个看门狗WWDG和IWDG，3个SPI串行同步通讯接口，1个QSPI串行同步通讯接口，2个I2C串行通讯接口，3个UART串行异步通讯接口，1个I2S音频接口，1个USB2.0 Full Speed通讯接口，1个12位SAR模拟数字转换器，1个LED驱动模块，2个电压比较器，实时时钟模块RTC。
品牌名称: MEGAWIN(笙泉)
商品型号: MG32F104RCT6
商品编号: C2976663
商品封装: LQFP-64(10x10)
包装方式: 托盘
商品毛重: 1.08克(g)

商品参数

参数完善中

商品概述

MG32F104系列使用高性能的ARM Cortex-M3 32位的RISC内核，最高工作频率96MHz，内置高达256KB FLASH、36KB SRAM，1个增强型计时器，3个通用计时器，两个看门狗WWDG和IWDG，3个SPI串行同步通讯接口，1个QSPI串行同步通讯接口，2个I2C串行通讯接口，3个UART串行异步通讯接口，1个I2S音频接口，1个USB2.0 Full Speed通讯接口，1个12位SAR模拟数字转换器，1个LED驱动模块，2个电压比较器，实时时钟模块RTC。

商品特性

高性能32位ARM Cortex-M3内核
最高96MHz系统频率
内置专用指令和数据缓存
单周期32位硬件乘法器和硬件除法
AHB，APB1和APB2时钟各自相互独立
256K字节Flash
36K字节SRAM
双电源域：主电源VDD 2.0V~3.6V、备份电池电源VBAT 1.8V~3.6V
上电复位以及可配置电压检测模块
支持4~16MHz晶振
内嵌带校准的8MHz的RC振荡器
内嵌带校准的48MHz的RC振荡器
内嵌32KHz看门狗振荡器
PLL时钟
外部LSE：32.768KHz晶振
三种省电模式：睡眠模式，停止模式，待机模式
动态功耗：~105uA/MHz@3.3V
Stop待机功耗：~18.5uA@3.3V
Standby待机功耗：~4.5uA@3.3V
VBAT RTC功耗：~1.1uA@3.3V
当主电源掉电时，VBAT电源下提供84字节容量的备份寄存器
工业级(-40°C~+85°C)
商业级(0°C~85°C)
2个独立的电压比较器
每个比较器的正端和负端都支持4个输入通道，共16个独立通道
LED驱动模块
可以同时驱动56个LED或8个七段数码管
64引脚产品有51个GPIO引脚
所有GPIO引脚可配置为外部中断输入
7个定时器/计数器
3个基础定时器/计数器和1个增强型定时器/计数器
20位的PWM计时器（增强型计时器的通道1~3支持死区互补输出）
增强型定时器/计数器支持边沿计数，门控计数，正交计数，触发计数，符号计数
独立看门狗定时器和窗口看门狗定时器
24位SystemTick定时器

应用领域

工业自动化
消费电子
医疗设备
通信设备
家电控制
电机控制
电源管理
传感器数据采集
LED驱动
七段数码管显示
数据处理
系统监控
低功耗应用
便携式设备
嵌入式系统
物联网设备
自动化测试设备
仪器仪表
