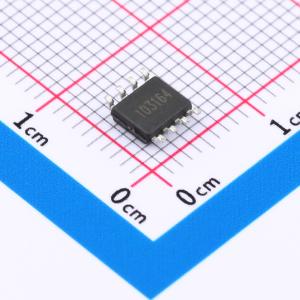

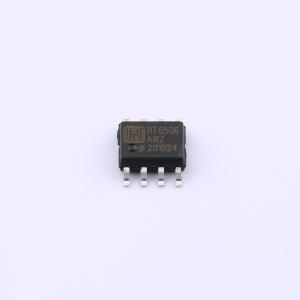

温馨提醒：图片仅供参考，商品以实物为准

HT6506ARZ

低功耗、限斜率RS-485/RS-422收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HT6506A是一款用于RS-485和RS-422通信的低功耗收发器，包含一个驱动器和一个接收器。驱动器斜率不受限制，可以传输高达10Mbps的数据速率。
品牌名称: HTCSEMI(海天芯)
商品型号: HT6506ARZ
商品编号: C2976653
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.151克(g)

商品参数

商品概述

HT6506 是用于 RS485 和 RS-422 通信的低功耗收发器。该 IC 包含一个驱动器和一个接收器。HT6506 的驱动器压摆率不受限制，使其传输速率可达 10Mbps。这些收发器在空载或驱动器禁用且满载时，电源电流在 120μA 至 500μA 之间。所有器件均采用单一 3.3V 电源供电。驱动器具有短路电流限制功能，并通过热关断电路防止过度功耗，该电路会使驱动器输出进入高阻态。接收器输入具备故障保护功能，若输入开路，可确保输出逻辑高电平。

商品特性

低静态电流：120μA
共模输入电压范围：-7V 至 +12V
三态输出
传播延迟 80ns，偏斜 5ns
有半双工版本可选
采用单一 3.3V 电源供电
总线上最多可连接 32 个收发器
数据速率：10Mbps
驱动器过载保护：电流限制和热关断
增强型 ESD 规格：±15KV IEC61000 - 4 - 2 空气放电，±8KV IEC61000 - 4 - 2 接触放电

应用领域

多点总线传输线上的双向数据通信
线路中继器

数据手册PDF

放大查看下载PDF

优惠活动

9.2折

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3.3V

	属性	参数值
	数据速率	10Mbps
	节点数	32
	静电保护	±15kV
	静态电流	120uA
	通讯模式	半双工
