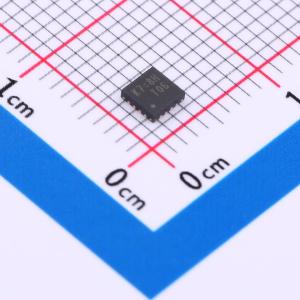

RT9465GQW

3A Single Cell Li-on Battery Slave Switching Charger

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款用于便携式应用的开关模式单节锂离子/锂聚合物电池充电器。它集成了同步PWM控制器和高精度电压调节功能。此外，充电电流通过集成的感应MOSFET进行调节。通过使用控制算法，在不同模式（包括快速充电模式和恒压模式）下改变充电速率，优化充电任务。关键充电参数可通过I²C接口进行编程。结温由ADC监测。其他功能包括欠压保护、过压保护（包括VBAT和VIN端）、热调节和MIVR。
品牌名称: RICHTEK(立锜)
商品型号: RT9465GQW
商品编号: C2976600
商品封装: WQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.13克(g)

商品参数

商品概述

RT9465是一款适用于便携式应用的开关模式单节锂离子/锂聚合物电池充电器。它集成了同步PWM控制器和高精度电压调节功能。此外，充电电流通过集成的检测MOSFET进行调节。 RT9465采用控制算法，通过不同模式（包括快速充电模式和恒压模式）改变充电速率，从而优化充电任务。关键充电参数可通过I²C接口进行编程。结温由ADC进行监测。其他特性包括欠压保护、过压保护（包括VBAT和VIN端）、热调节和最小输入电压调节（MIVR）。 RT9465采用3x3 WQFN-16L封装。

商品特性

输入电压范围：3.9V至14V
同步1.5MHz/0.75MHz开关频率，最大占空比±95%
在VIN = 9V/5V时，峰值效率高达92%/94%
VIN过压保护：14.5V
VIN欠压保护：3.8V
VIN欠压锁定：3.3V
故障检测（VIN和VBAT监测）
可编程最小输入电压范围：3.9V至13.4V（0.1V/步长）
可编程电池电压调节范围：3.8V至5.06V（0.02V/步长）
可编程充电终止范围：0.6A至1.6A（0.1A/步长）
可编程平均输出电流调节范围：0.6A至3A（0.1A/步长）
结温监测：60°C至116°C（4°C/步长）
VIN最小输入电压调节（MIVR）：±3%
电池恒压（CV）调节：±1%
输出恒流（CC）调节，输出电流 < 1A：±100mA（VIN = 9V/12V）
输出恒流（CC）调节，输出电流 > 1A：±10%（VIN = 9V/12V）
结温监测精度：±3°C
热关断：160°C

应用领域

移动电话
个人信息设备
平板电脑、移动电源
便携式仪器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	3.9V~14V
	最大充电电流	3A
	充电饱和电压	4.2V
	放电截止电压	2.4V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	静态电流(Iq)	2mA
	接口类型	I2C
