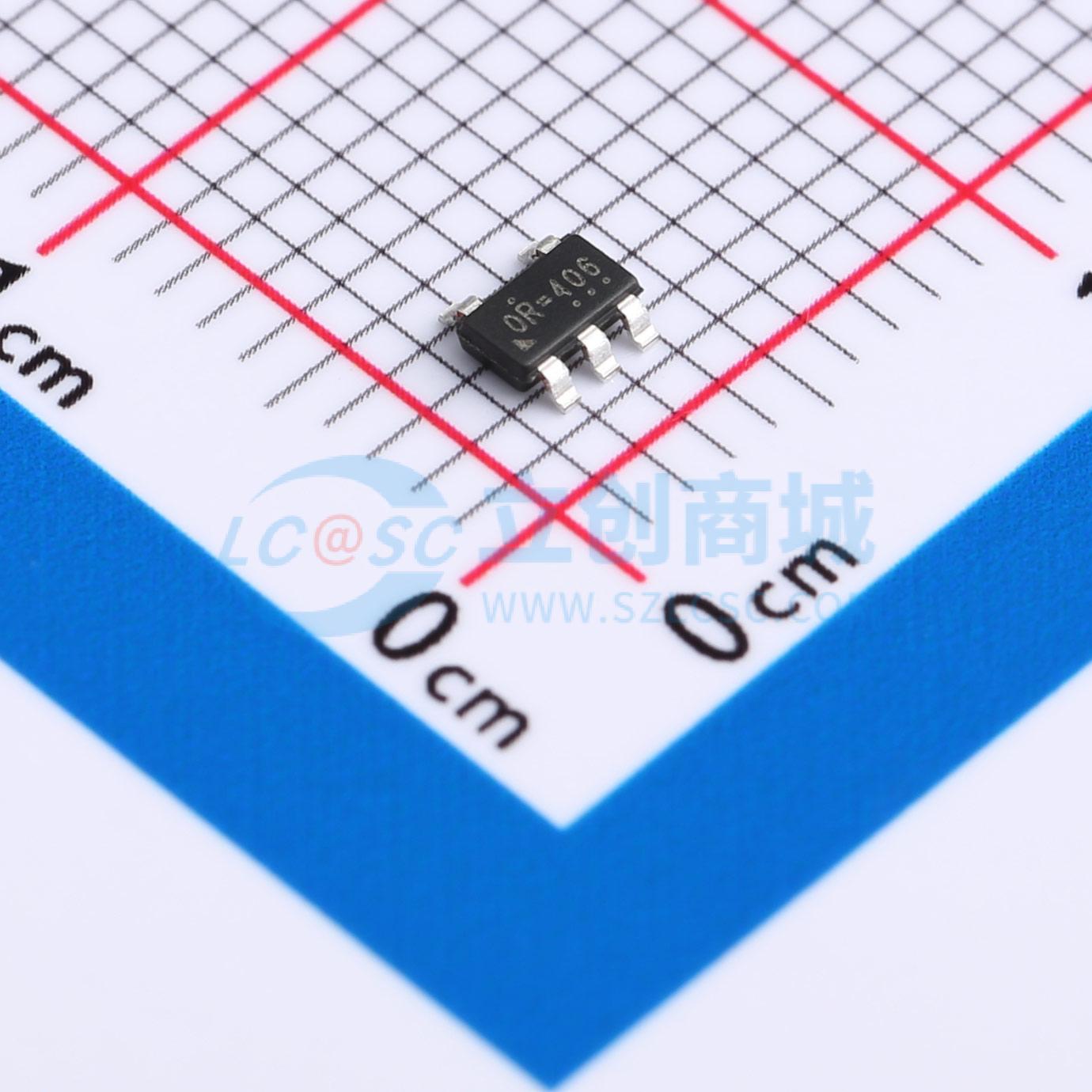

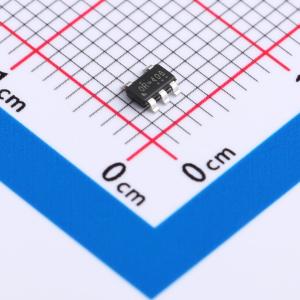

RT5796CHGJ5

降压型 1.5A 2.5V~5.5V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: RT5796C是一款高效同步降压型DC/DC转换器。其输入电压范围为2.5V至6V，可提供0.6V至3.4V的可调稳压输出电压，同时输出电流最高可达1.5A。内部同步低导通电阻功率开关提高了效率，且无需外部肖特基二极管
品牌名称: RICHTEK(立锜)
商品型号: RT5796CHGJ5
商品编号: C2976603
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.053克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	22uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	逐波限流；过流保护；工作状态指示；打嗝限流

商品概述

RT5796C是一款高效同步降压型DC/DC转换器。其输入电压范围为2.5V至6V，可提供0.6V至3.4V的可调稳压输出电压，同时输出电流最高可达1.5A。内部同步低导通电阻功率开关可提高效率，无需外部肖特基二极管。采用内部补偿的电流模式恒定导通时间（CMCOT）工作模式，可在广泛的负载和输出电容范围内优化瞬态响应。RT5796C提供TSOT - 23 - 5和TSOT - 23 - 6两种封装形式。

商品特性

效率高达95%
导通电阻：高端160mΩ / 低端110mΩ
输入电压范围2.5V至6V
参考电压0.6V，精度±2%
CMCOT™控制环路设计，实现最佳瞬态响应，搭配低ESR（MLCC）输出电容时具有强大的环路稳定性
固定软启动时间1.2ms；TSOT - 23 - 6封装具备电源良好（PGOOD）功能
逐周期过流保护
输入欠压锁定
输出欠压保护（打嗝模式）
热关断保护
轻载时节能

应用领域

机顶盒、电缆调制解调器和xDSL平台
液晶电视电源和计量平台
通用负载点（POL）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	600mV~3.4V
	输出电流	1.5A
	开关频率	1MHz
	工作温度	-40℃~+85℃@(TA)
