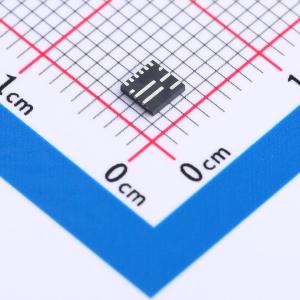

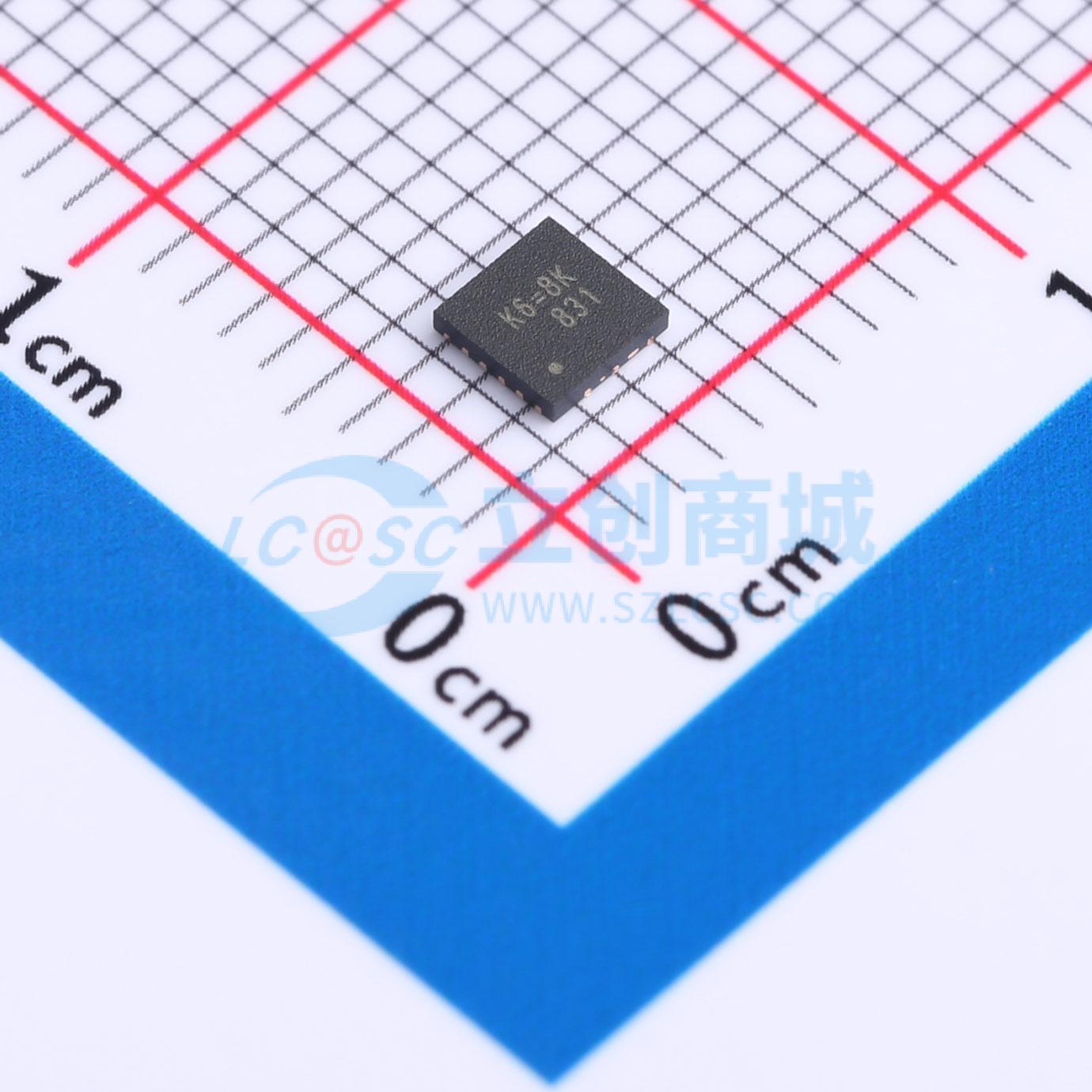

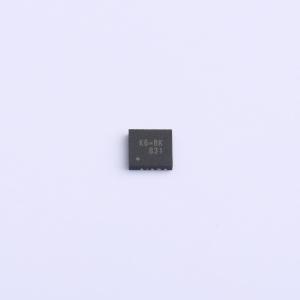

温馨提醒：图片仅供参考，商品以实物为准

RT6228AGQUF

8A, 23V Synchronous Step-Down Converter

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RT6228A/B/C 是一款采用先进恒定导通时间（ACOT®）模式的同步降压转换器。RT6228A/B/C 的主控制环路采用先进恒定导通时间（ACOT®）模式控制，可提供极快的瞬态响应。
品牌名称: RICHTEK(立锜)
商品型号: RT6228AGQUF
商品编号: C2976596
商品封装: UQFN-12HL(3x3)
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

RT6228A/B/C是一款采用先进恒定导通时间（ACOT®）模式的同步降压转换器。RT6228A/B/C的主控制环路采用先进恒定导通时间（ACOT®）模式控制，可提供极快的瞬态响应。RT6228A/B的输入电压范围为4.5V至23V，RT6228C的输入电压范围为5.1V至23V。RT6228A的输出电压可在0.6V至5.1V之间进行编程。

商品特性

输入电压范围：4.5V至23V（RT6228A/B）和5.1V至23V（RT6228C），输出电流8A
ACOT®模式实现快速瞬态响应
ACOT®架构支持使用全多层陶瓷电容（MLCC）作为输出电容
固定开关频率：750kHz（RT6228C）和500kHz（RT6228A/B）
高效内部功率MOSFET开关：20mΩ（高端）和10mΩ（低端）
输出电压可调范围：0.6V至5.1V（RT6228A）
固定3.3V（RT6228C）LDO输出，可提供100mA电流
预偏置软启动
逐周期过流保护
输入欠压锁定
热关断保护
输出过压/欠压保护
超声波模式（USM）
300kHz时钟用于外部电荷泵

应用领域

工业和商业低功率系统
计算机外设
LCD显示器和电视
绿色电子产品/电器
高性能DSP、FPGA和ASIC的负载点稳压

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交17单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~23V
	输出电压	600mV~5.1V
	输出电流	8A
	开关频率	500kHz

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	可调
