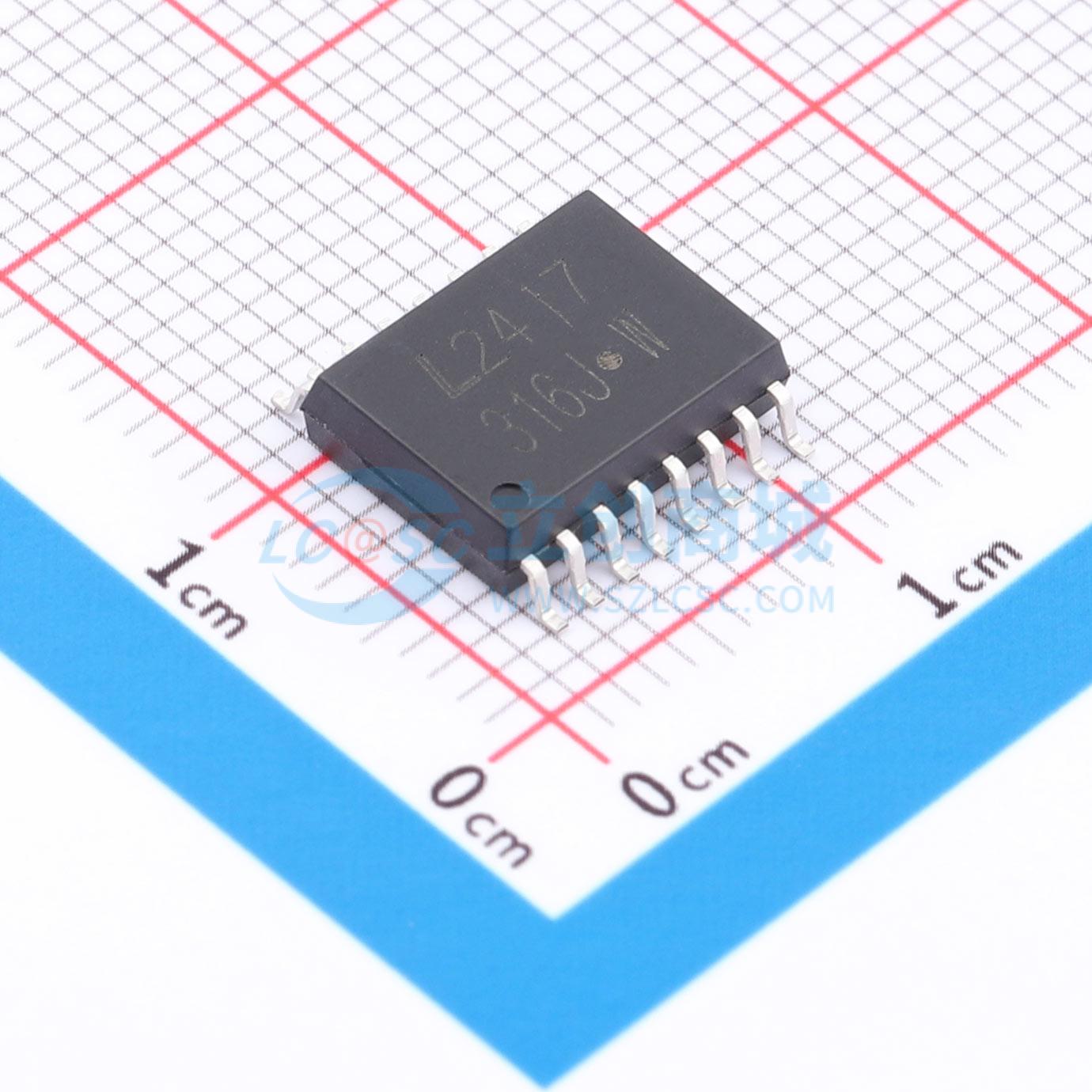

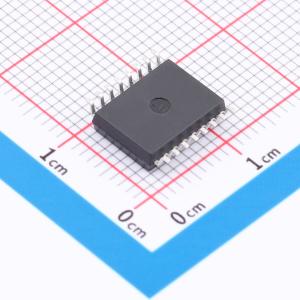

温馨提醒：图片仅供参考，商品以实物为准
LTV-316J-TP1
5kV
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 包含AlGaAs LED，LED与带功率输出级的集成电路光耦合。适用于驱动电机控制逆变器应用中的功率IGBT和MOSFET，其提供的电压和电流适合直接驱动额定值高达1200V和150A的IGBT，对于更高额定值的IGBT，可用于驱动分立功率级来驱动IGBT栅极。绝缘电压为V_IOM = 1414V_peak，光耦合器的工作参数在-40°C至 + 100°C的温度范围内得到保证。 是一种易于使用的智能栅极驱动器，使IGBT VCE故障保护紧凑、经济且易于实现。用户可配置输入、集成VCE检测、欠压锁定（UVLO）、“软”IGBT关断和隔离故障反馈等功能，提供了最大的设计灵活性和电路保护。 是一种高度集成的功率控制设备，将具有故障保护和反馈功能的完整隔离IGBT栅极驱动电路所需的所有组件集成到一个SO-16封装中
- 品牌名称
- LITEON(光宝)
- 商品型号
- LTV-316J-TP1
- 商品编号
- C2944028
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 1.045372克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | - | |
| 输出类型 | 达林顿晶体管 | |
| 正向压降(Vf) | - | |
| 输出电流 | 5A | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | - | |
| 负载电压 | 1.2kV | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | - | |
| 上升时间(tr) | 100ns | |
| 下降时间 | 100ns | |
| 工作温度 | -40℃~+100℃ | |
| 电流传输比(CTR)最小值 | - | |
| 电流传输比(CTR)最大值/饱和值 | - | |
| 总功耗(Pd) | - | |
| 正向电流(If) | - | |
| 功能特性 | 集电极开路输出 |
商品概述
LTV-316J 内含一个 AlGaAs LED，该 LED 与一个集成功率输出级的集成电路光耦合。LTV-330J 非常适合用于驱动电机控制逆变器应用中的功率 IGBT 和 MOSFET。这些光耦合器提供的电压和电流使其非常适合直接驱动额定值高达 1200 V 和 150 A 的 IGBT。对于额定值更高的 IGBT，LTV-316J 可用于驱动一个分立功率级，再由该功率级驱动 IGBT 栅极。LTV-316J 的绝缘电压为 VIORM = 1414 VPEAK。光耦合器的工作参数保证在 -40℃ ~ +100℃ 的温度范围内。
商品特性
- 5.0 A 最大峰值输出电流
- 驱动 IGBT 高达 IC = 150A， VCE = 1200V
- 光隔离，故障状态反馈
- CMOS/TTL 兼容
- 在 VCM = 1500 V 时，最小共模抑制比 (CMR) 为 15 kV/µs
- 集成故障安全 IGBT 保护
- 欠压锁定保护 (UVLO)，带迟滞
- 宽 VCC 工作范围：15 至 30 伏特 (VCC)
- 性能保证温度范围：-40℃ ~ +100℃
- 安全认证：UL/cUL 1577，5000 Vrms/1 分钟
- VDE DIN EN60747-5-5，VIORM = 1414 Vpeak
- CQC GB4943.1-2011/GB8898-2011（满足海拔高达 5000 米）
