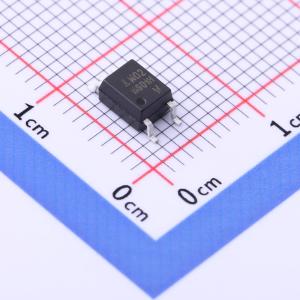

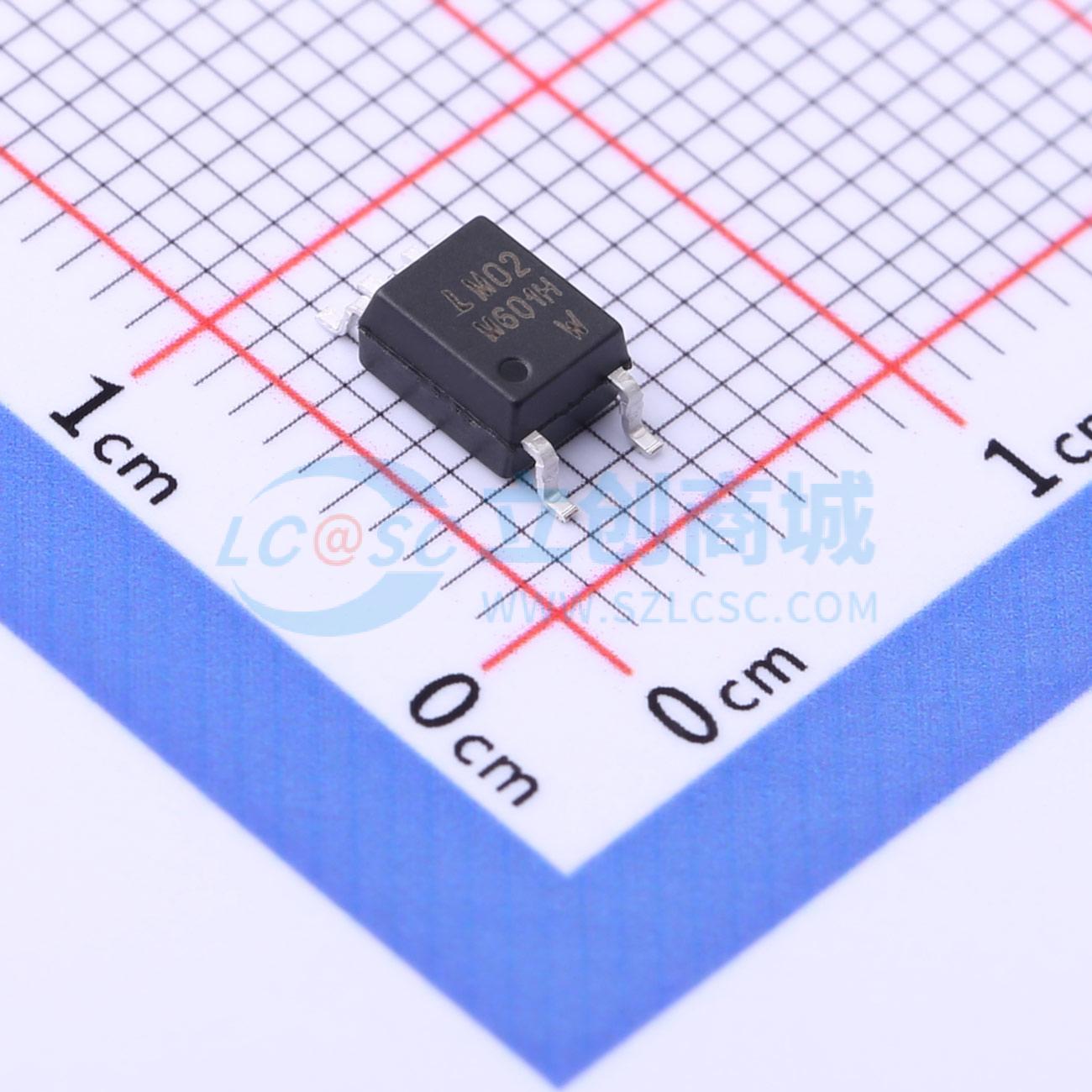

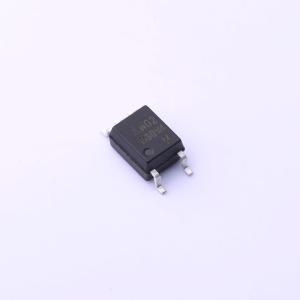

LTV-M601-H
DC输入 1通道 隔离电压(rms):3750V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LTV - M601系列由一个高效的铝镓砷（AlGaAs）发光二极管和一个高速光电探测器组成。这种独特的设计在实现LVTTL/LVCMOS兼容性的同时，提供了最大的交流和直流电路隔离。光电探测器的输出采用集电极开路的肖特基钳位晶体管
- 品牌名称
- LITEON(光宝)
- 商品型号
- LTV-M601-H
- 商品编号
- C2944050
- 商品封装
- SOP-5-175mil
- 包装方式
- 编带
- 商品毛重
- 0.214克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~5.5V；2.7V~3.6V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 10kV/us | |
| 传输速率 | 10Mbps | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟 tpLH | 25ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 60ns | |
| 输入阈值电流(FH) | 15mA | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | 85mW | |
| 正向压降(Vf) | 1.38V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 20mA | |
| 功能特性 | 开集电极输出 |
