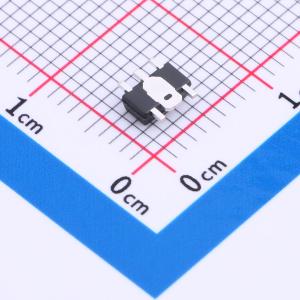

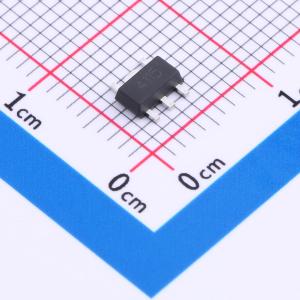

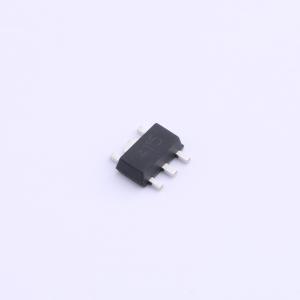

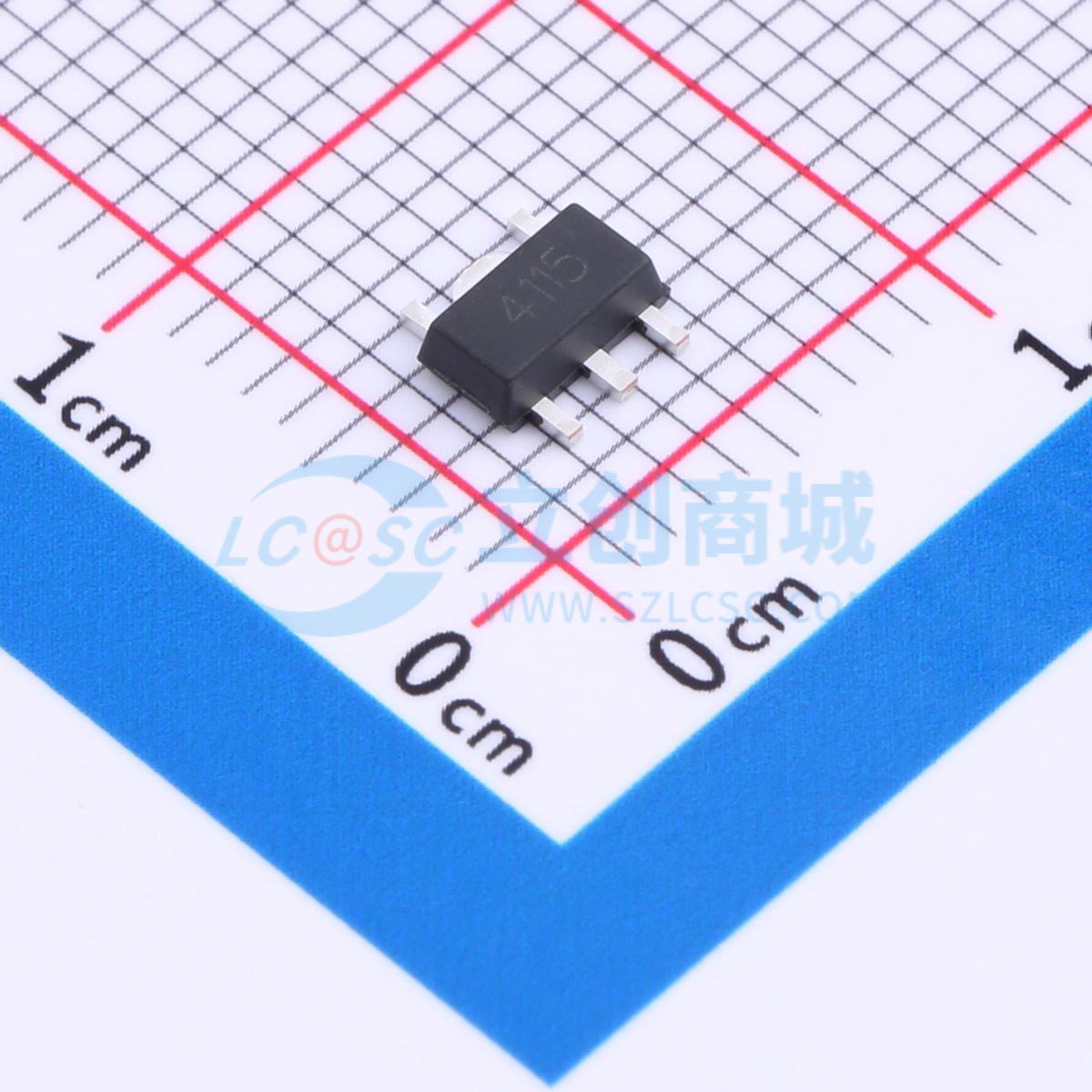

温馨提醒：图片仅供参考，商品以实物为准
PJL3315SR
高亮度降压型 LED 驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 降压型恒流LED驱动，输入电压范围:8-30V,输出电流：1.5A(Max) ， 仅支持DIM模拟调光
- 品牌名称
- PJSEMI(平晶微)
- 商品型号
- PJL3315SR
- 商品编号
- C2944131
- 商品封装
- SOT-89-5
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 8V~30V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 | |
| 输出电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | 模拟 | |
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
PJL3315SR是一款高效降压型LED驱动控制器，输入电压范围宽，为8V至30V。它设计用于在连续电流模式下工作。 PJL3315SR采用滞环控制架构，通过来自外部高端电流检测电阻的反馈精确调节LED电流。这种控制方案无需环路补偿即可优化电路稳定性和实现快速响应时间。其低至100mV的平均反馈电压可降低功率损耗并提高转换器的效率。 PJL3315SR通过DIM引脚实现模拟调光。它还具备输出过载时的热过载保护功能。
商品特性
- 8V至30V宽输入范围
- 能够驱动<1.5A的LED负载
- 高效率
- 开路LED保护
- 无需补偿
- 热关断
- 滞环控制
- 符合RoHS和无卤标准
- 采用SOT - 89 - 5封装
应用领域
- 汽车/装饰性LED照明
- 应急照明
- LED背光源
- 低压卤素灯替代
