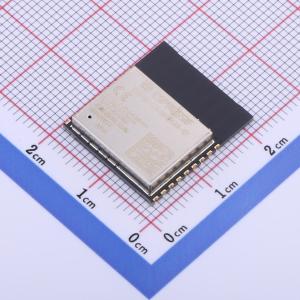

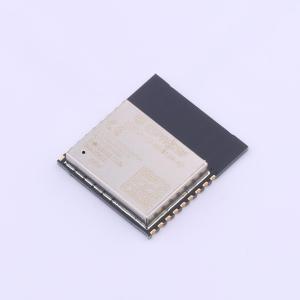

温馨提醒：图片仅供参考，商品以实物为准
ESP32-C3-WROOM-02-H4
不带固件 2.4GHz Wi-Fi（802.11b/g/n）+ 蓝牙5模组
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：CPU和片上存储器:内置RISC-V 32位单核微处理器，主频最高160MHz。384KB ROM。400KB SRAM（其中16KB专用于cache）。8KB RTC SRAM。Wi-Fi:支持IEEE802.11b/g/n协议。工作信道中心频率范围：2412～2484MHz。应用：智能家居。POS机
- 品牌名称
- ESPRESSIF(乐鑫)
- 商品型号
- ESP32-C3-WROOM-02-H4
- 商品编号
- C2944070
- 商品封装
- SMD,20x18mm
- 包装方式
- 编带
- 商品毛重
- 1.82克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | WiFi模块 | |
| 核心芯片 | ESP32-C3 | |
| 支持协议 | Bluetooth5.0 | |
| 接口类型 | I2C；UART；SPI；USB；I2S | |
| 频率 | 2.4GHz | |
| 天线形式 | 板载PCB天线 |
| 属性 | 参数值 | |
|---|---|---|
| 发射功率 | 20.5dBm | |
| 工作电压 | 3V~3.6V | |
| 接收电流 | 82mA | |
| 发送电流 | 345mA | |
| 接收灵敏度 | -105dBm | |
| 工作温度 | -40℃~+105℃ |
商品概述
该模组为2.4 GHz Wi-Fi (802.11b/g/n) + 蓝牙5模组，内置ESP32-C3系列芯片，采用RISC-V单核处理器，Flash最大可选16 MB，有15个GPIO，板载PCB天线或外部天线连接器。
商品特性
- 内置ESP32-C3芯片，RISC-V32位单核微处理器，主频160MHz
- 384KB ROM，400KB SRAM（其中16KB专用于cache），8KB RTC SRAM
- Wi-Fi支持IEEE 802.11b/g/n协议，工作频率2412～2484MHz，支持20MHz和40MHz频宽，1T1R模式，数据速率150Mbps
- 支持无线多媒体、帧聚合、立即块确认、分片和重组、传输机会、Beacon自动监测、4x虚拟Wi-Fi接口
- 支持Station模式、SoftAP模式、Station+SoftAP模式和混杂模式，802.11mc FTM
- 低功耗蓝牙支持Bluetooth 5和Bluetooth mesh，速率125Kbps、500Kbps、1Mbps、2Mbps
- 支持广播扩展、多广播、信道选择，Wi-Fi与蓝牙共用天线
- 15个GPIO，3个strapping管脚
- 支持SPI、UART、I2C、I2S、红外遥控、LED PWM控制器、通用DMA控制器、TWAI控制器（兼容CAN规范2.0）、USB串口/JTAG控制器、温度传感器、SAR模/数转换器、通用定时器、看门狗定时器
- 40MHz集成晶振，SPI flash
- 天线选型：板载PCB天线或通过连接器连接外部天线
- 工作电压3.0~3.6V，工作环境温度范围-40~85℃和-40~105℃
- 环保认证RoHS/REACH
- 支持HTOL、HTSL、uHAST、TCT、ESD、Latch-up测试
应用领域
- 智能家居
- 工业自动化
- 医疗保健
- 消费电子产品
- 通用低功耗IoT传感器集线器
