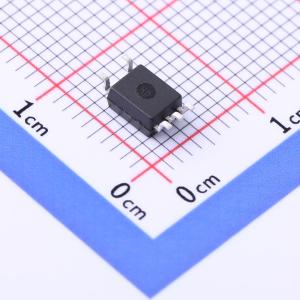

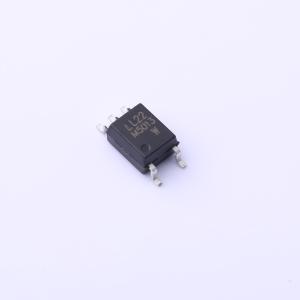

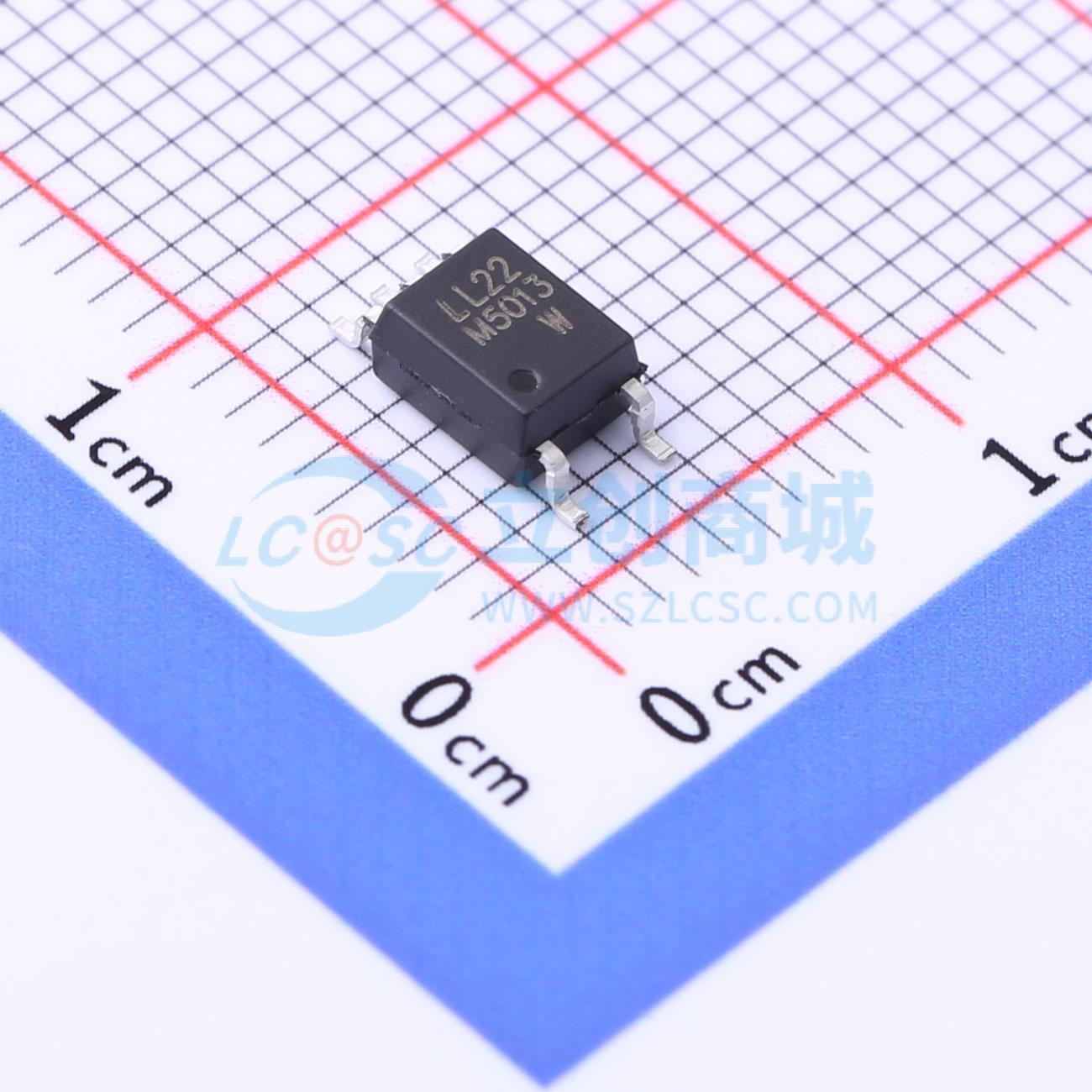

LTV-M501-3
DC输入 1通道 隔离电压(rms):3750V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LTV - M501 - 3 系列由高效铝镓砷（AlGaAs）发光二极管和高速光电探测器组成。这种独特的设计为光耦合器的输入和输出端提供了出色的交直流隔离。通过减少基极 - 集电极电容，连接光电二极管偏置可提高其速度，优于传统光电晶体管耦合器
- 品牌名称
- LITEON(光宝)
- 商品型号
- LTV-M501-3
- 商品编号
- C2944049
- 商品封装
- SOP-5-175mil
- 包装方式
- 编带
- 商品毛重
- 0.212克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | - | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 15kV/us | |
| 传输速率 | 1Mbit/s | |
| CTR-电流传输比 | 53% | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+100℃ | |
| 传播延迟 tpLH | 1us | |
| 传播延迟 tpHL | 1us | |
| 输出电流 | 8mA | |
| 正向压降(Vf) | 1.4V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 20mA | |
| 功能特性 | 开集电极输出 |
