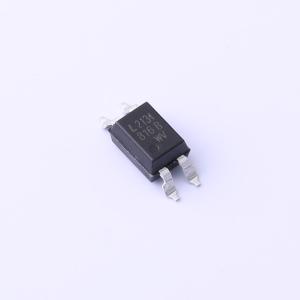

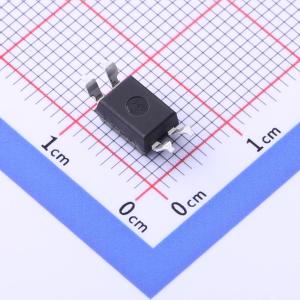

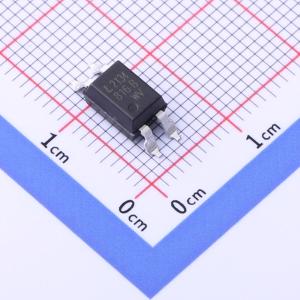

温馨提醒：图片仅供参考，商品以实物为准
LTV816S2TPB-V
DC输入 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- LITEON(光宝)
- 商品型号
- LTV816S2TPB-V
- 商品编号
- C2944043
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.441克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | - | |
| 输出类型 | - | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@1mA,20mA | |
| 上升时间(tr) | 4us@2mA,100Ω | |
| 下降时间 | 3us@2mA,100Ω | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 130% | |
| 电流传输比(CTR)最大值/饱和值 | 260% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品特性
- 电流传输比（CTR：在lF = 5mA、VCE = 5V时为130%~260%）
- 高输入-输出隔离电压（Viso = 5,000Vrms）
- 响应时间（tr：在VCE = 2V、IC = 2mA、RL = 100Ω时典型值为4μs）
- 表面贴装封装：LTV - 816S2：单通道型
- 卷带包装：LTV816S2TP - V：单通道型；LTV816S2TP1 - V：单通道型
- 安全认证：UL 1577、VDE DIN EN60747 - 5 - 5（VDE 0884 - 5）、CSA CA5A、CQC GB4943.1 - 2011/GB8898 - 2011（适用于海拔达5000m）、北欧安全认证（FIMKO/NEMKO/SEMKO/DEMKO）、BSI
- 符合RoHS标准：器件使用的所有材料均符合欧盟RoHS指令（No.2002/95/EC）。
- ESD通过HBM 8000V/MM 2000V
- MSL 1级
应用领域
- 需要高密度贴装的混合基板。
- 可编程控制器
