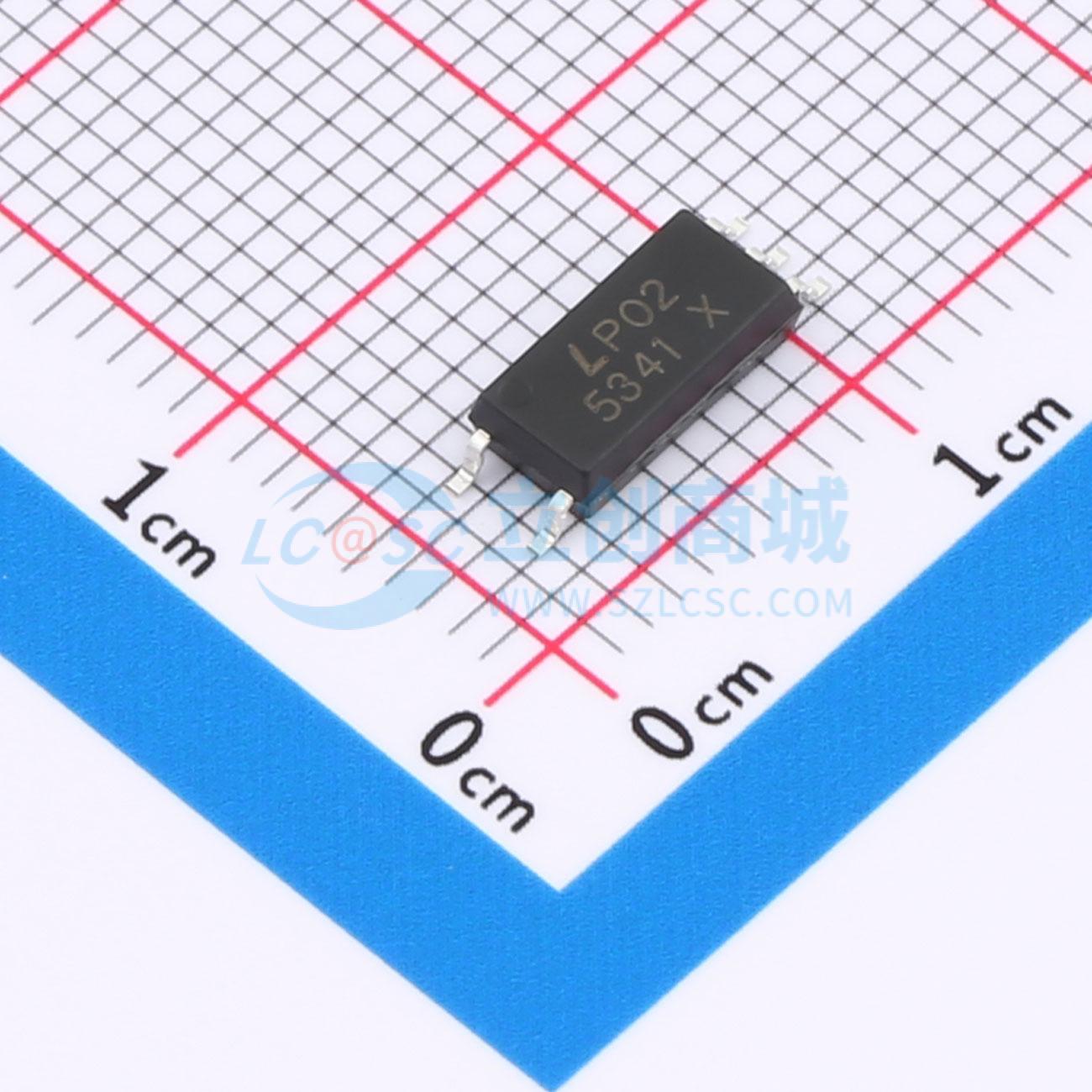

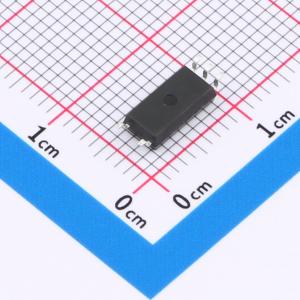

LTV-5314-TP1
LTV-5314-TP1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 适用于驱动电机控制逆变器应用中的功率 IGBT 和 MOSFET 以及电源系统中的逆变器。它包含一个与带有功率输出级的集成电路光耦合的 AlGaAs 发光二极管。光电耦合器的工作参数在 -40℃ 至 +110℃ 的温度范围内得到保证。
- 品牌名称
- LITEON(光宝)
- 商品型号
- LTV-5314-TP1
- 商品编号
- C2944034
- 商品封装
- SMD-5P
- 包装方式
- 编带
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动光耦 | |
| 负载类型 | IGBT；MOSFET | |
| 通道数 | 1 | |
| CMTI(kV/us) | 35kV/us | |
| 驱动侧工作电压 | 10V~30V | |
| 峰值输出电流 | 1.5A |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 150ns | |
| 传播延迟 tpLH | 150ns | |
| 隔离电压(Vrms) | 5kV | |
| 耗散功率(Pd) | - | |
| 工作温度 | -40℃~+110℃ |
商品概述
LTV - 5314系列光电耦合器非常适合驱动电机控制逆变器应用中的功率IGBT和MOSFET，以及电源系统中的逆变器。它包含一个与带功率输出级的集成电路光耦合的AlGaAs LED。该光电耦合器的工作参数在-40℃至+110℃的温度范围内得到保证。
商品特性
- 最大峰值输出电流1.5 A
- 最小峰值输出电流1.0 A
- 轨到轨输出电压
- 最大传播延迟150 ns
- 最大传播延迟差100 ns
- 带迟滞的欠压锁定保护（UVLO）
- 在VCM = 1000 V时，最小共模抑制比（CMR）为35 kV/μs
- 宽工作范围：10至30伏（VCC）
- 在-40℃至+110℃温度范围内性能有保证。
- 安全认证：UL1577、IEC/EN/DIN EN 60747 - 5 - 5，无卤
应用领域
- IGBT/MOSFET栅极驱动
- 不间断电源（UPS）
- 工业逆变器
- 交流/无刷直流电机驱动
- 开关电源
