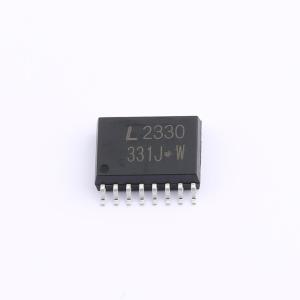

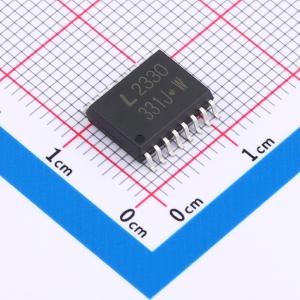

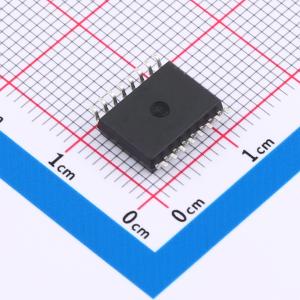

LTV-331J-TP1
带集成（VcE）钳位功能、输出电流2.5 A的IGBT栅极驱动光耦合器
- 描述
- LTV - 331J 是一款先进的、输出电流为 2.5 A、易于使用的智能栅极驱动器，它使 IGBT VCE 故障保护变得紧凑、经济且易于实现。集成 VCE 检测、欠压锁定 (UVLO)、IGBT“软”关断、隔离集电极开路故障反馈和有源米勒钳位等特性，为设计提供了极大的灵活性，并能保护电路。LTV - 331J 包含一个铝镓砷 (AlGaAs) 发光二极管 (LED)
- 品牌名称
- LITEON(光宝)
- 商品型号
- LTV-331J-TP1
- 商品编号
- C2944030
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.954克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | - | |
| 正向压降(Vf) | 1.37V | |
| 输出电流 | 2.5A | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | - | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 250mV@0mA,100mA | |
| 上升时间(tr) | 50ns | |
| 下降时间 | 50ns | |
| 工作温度 | -40℃~+105℃ | |
| 电流传输比(CTR)最小值 | - | |
| 电流传输比(CTR)最大值/饱和值 | - | |
| 总功耗(Pd) | 150mW | |
| 正向电流(If) | 25mA |
应用领域
- 隔离IGBT/MOSFET门极驱动
- 工业逆变器和不间断电源(UPS)
- 交流和无刷直流电机驱动
