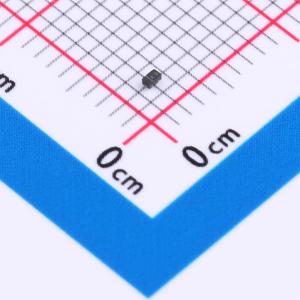

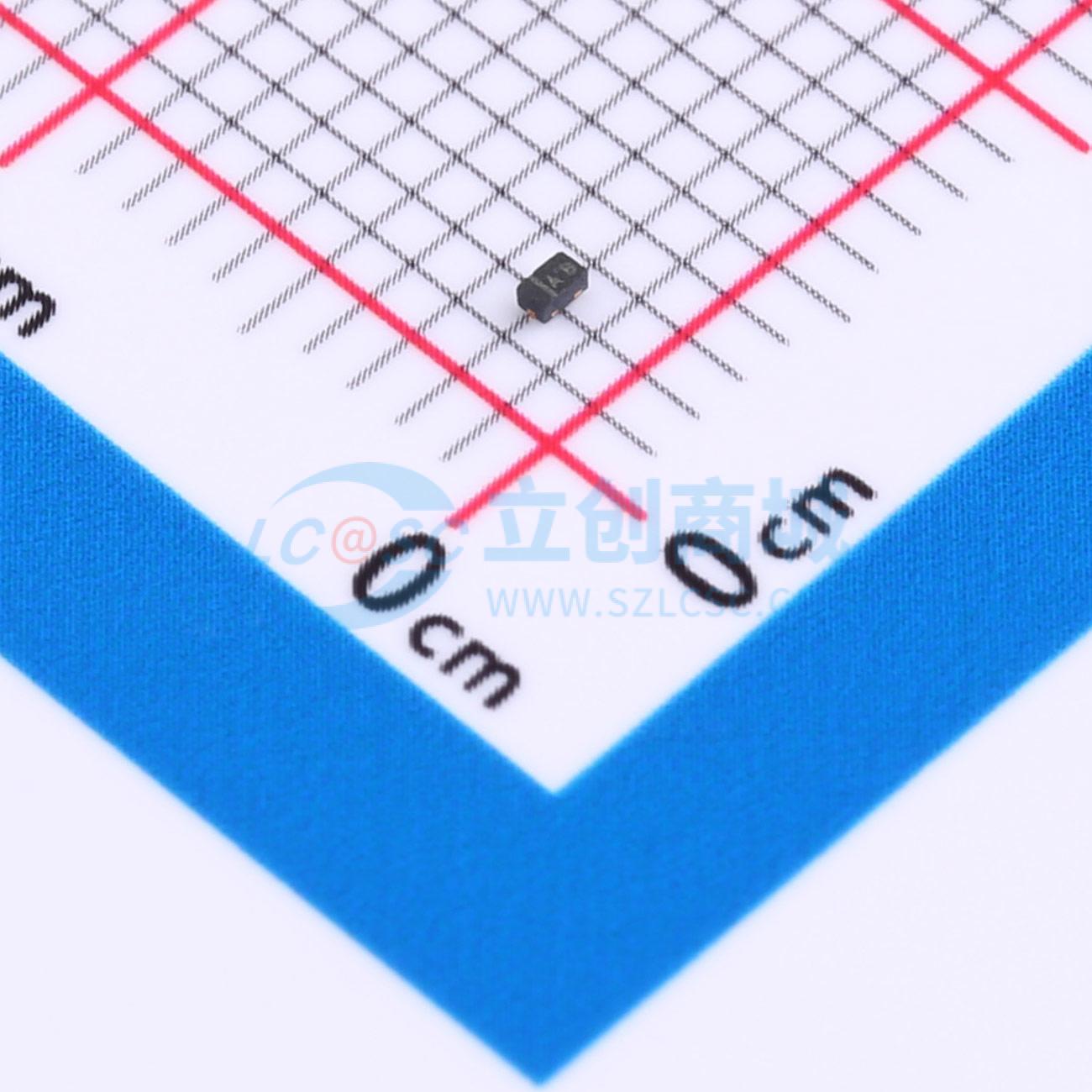

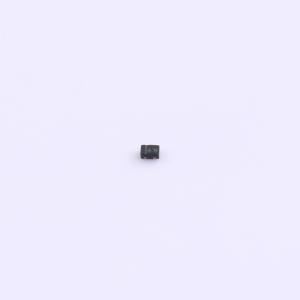

温馨提醒：图片仅供参考，商品以实物为准

ESD9N5BL-2/TR

双向TVS 5V截止峰值浪涌电流：3A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ESD9N5BL是一款双向TVS（瞬态电压抑制器）。它专为保护连接到低速数据线和控制线的敏感电子元件而设计，可防止这些元件受到ESD（静电放电）、EFT（电快速瞬变）和雷击引起的过应力影响。ESD9N5BL可根据IEC61000 - 4 - 2标准提供高达±20 kV（接触和空气放电）的ESD保护，并能根据IEC61000 - 4 - 5标准承受高达3A（8/20 μs）的峰值脉冲电流。ESD9N5BL采用DFN1006 - 2L封装。标准产品无铅且无卤。
品牌名称: WILLSEMI(韦尔)
商品型号: ESD9N5BL-2/TR
商品编号: C2931909
商品封装: DFN1006-2L
包装方式: 编带
商品毛重: 0.009克(g)

商品参数

商品概述

ESD9N5BL是一款双向TVS（瞬态电压抑制器）。它专为保护连接到低速数据线和控制线的敏感电子元件而设计，可防止这些元件受到ESD（静电放电）、EFT（电快速瞬变）和雷击引起的过应力影响。 ESD9N5BL可根据IEC61000 - 4 - 2标准提供高达±20 kV（接触和空气放电）的ESD保护，并能根据IEC61000 - 4 - 5标准承受高达3A（8/20 μs）的峰值脉冲电流。 ESD9N5BL采用DFN1006 - 2L封装。标准产品无铅且无卤。

商品特性

反向关断电压：±5V
根据IEC61000 - 4 - 2（ESD）标准，每条线路的最大瞬态保护：±20 kV（接触和空气放电）
IEC61000 - 4 - 4（EFT）：20A（5/50ns）
IEC61000 - 4 - 5（浪涌）：3A（8/20 μs）
电容：C_J典型值为5.0 pF
低泄漏电流：l_R典型值<1 nA
低钳位电压：V_CL典型值为13V × I_PP = 16A（TLP）
固态硅技术

应用领域

手机
平板电脑
笔记本电脑
其他便携式设备
网络通信设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	11V
	峰值脉冲电流(Ipp)	3A@8/20us

	属性	参数值
	击穿电压	5.1V
	反向电流(Ir)	1nA
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	5pF
