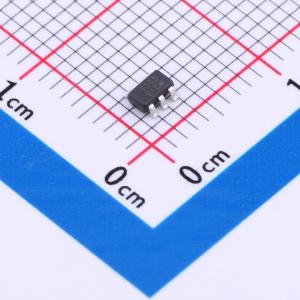

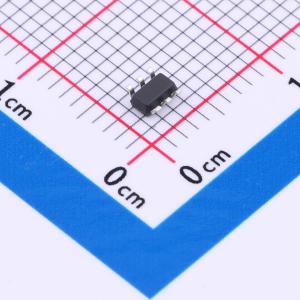

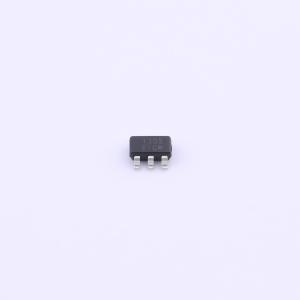

WD1305E20-6/TR

高效同步降压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: WD1305E20是一款高效率、500kHz开关频率、同步降压DC-DC转换器,支持2A输出电流。其输入电压范围为4.5V至18V,集成了主开关和同步开关,具有低导通电阻以减少传导损耗。该器件采用恒定导通时间控制模式,提供快速负载瞬态响应和简单的环路设计。集成多种保护功能,包括接地短路保护、过流保护、欠压保护和热关断保护,确保安全运行。封装为SOT-23-6L。
品牌名称: WILLSEMI(韦尔)
商品型号: WD1305E20-6/TR
商品编号: C2931306
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.05克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

商品概述

WD1305E20是一款高效的500kHz开关频率同步降压型DC-DC转换器，可提供2A的输出电流。该转换器的输入电压范围为4.5V至18V，集成了导通电阻RDS(ON)极低的主开关和同步开关，可最大程度降低传导损耗。 WD1305E20采用恒定导通时间（COT）控制模式，可实现快速负载瞬态响应，且易于进行环路设计。该转换器集成了全面的保护功能，包括短路保护、过流保护、欠压保护和热关断功能，确保器件安全运行。

商品特性

宽输入电压范围：4.5V至18V
集成140mΩ（高端）/110mΩ（低端）低RDS(ON)功率MOSFET
70μA低静态电流
高效同步模式运行
轻载时具备省电模式
采用COT控制模式，负载瞬态响应快
过流保护和打嗝保护
输出电压可从0.6V开始调节

应用领域

机顶盒
接入点路由器
DSL调制解调器
安防摄像头
平板电视和显示器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	600mV~8V
	输出电流	2A
	开关频率	500kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	70uA
	开关管(内置/外置)	内置
	输出类型	可调
