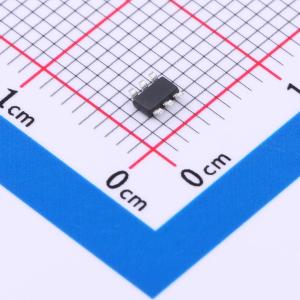

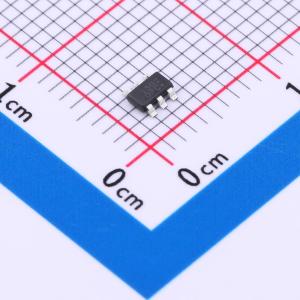

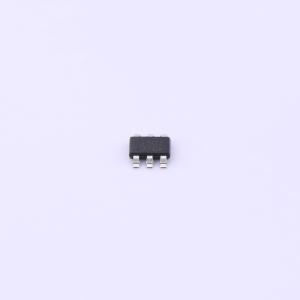

温馨提醒：图片仅供参考，商品以实物为准
WD1502F-6/TR
28V 2A 同步降压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WD1502 是一款高效率的同步降压DC-DC转换器,能够提供高达2A的连续输出电流,输入电压范围为4.5V至28V。内部同步功率开关提供高效率,无需外部肖特基二极管。WD1502 在轻负载条件下进入脉冲跳跃模式 (PSM),以保持高效率和低输出纹波。该器件具有短路保护、热保护和输入欠压锁定功能。
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- WD1502F-6/TR
- 商品编号
- C2931307
- 商品封装
- TSOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.049克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~28V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 650kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 60uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
WD1502是一款高效同步降压DC-DC转换器。它在4.5V - 28V输入范围内工作时，可提供高达2A的连续输出电流。内部同步功率开关无需使用外部肖特基二极管即可实现高效率。WD1502以650 kHz固定开关频率采用脉冲宽度调制（PWM）方式工作，在轻负载电流时进入脉冲跳跃调制（PSM）模式，以在整个负载电流范围内保持高效率和低输出纹波。 WD1502具备短路保护、热保护和输入欠压锁定功能。 WD1502采用TSOT-23-6L封装。 标准产品无铅且无卤。
商品特性
- 4.5V - 28V宽工作输入范围
- 典型650 kHz开关频率
- 2A连续输出电流
- 2μA低关断电流，60μA静态电流
- 内部5ms软启动
- 峰值效率>94%
- 150mΩ内部功率高端MOSFET开关
- 75mΩ内部同步低端MOSFET开关
- 逐周期过流保护
应用领域
- 12V、24V分布式电源总线供电
- 工业应用
- 白色家电
- 消费类应用
