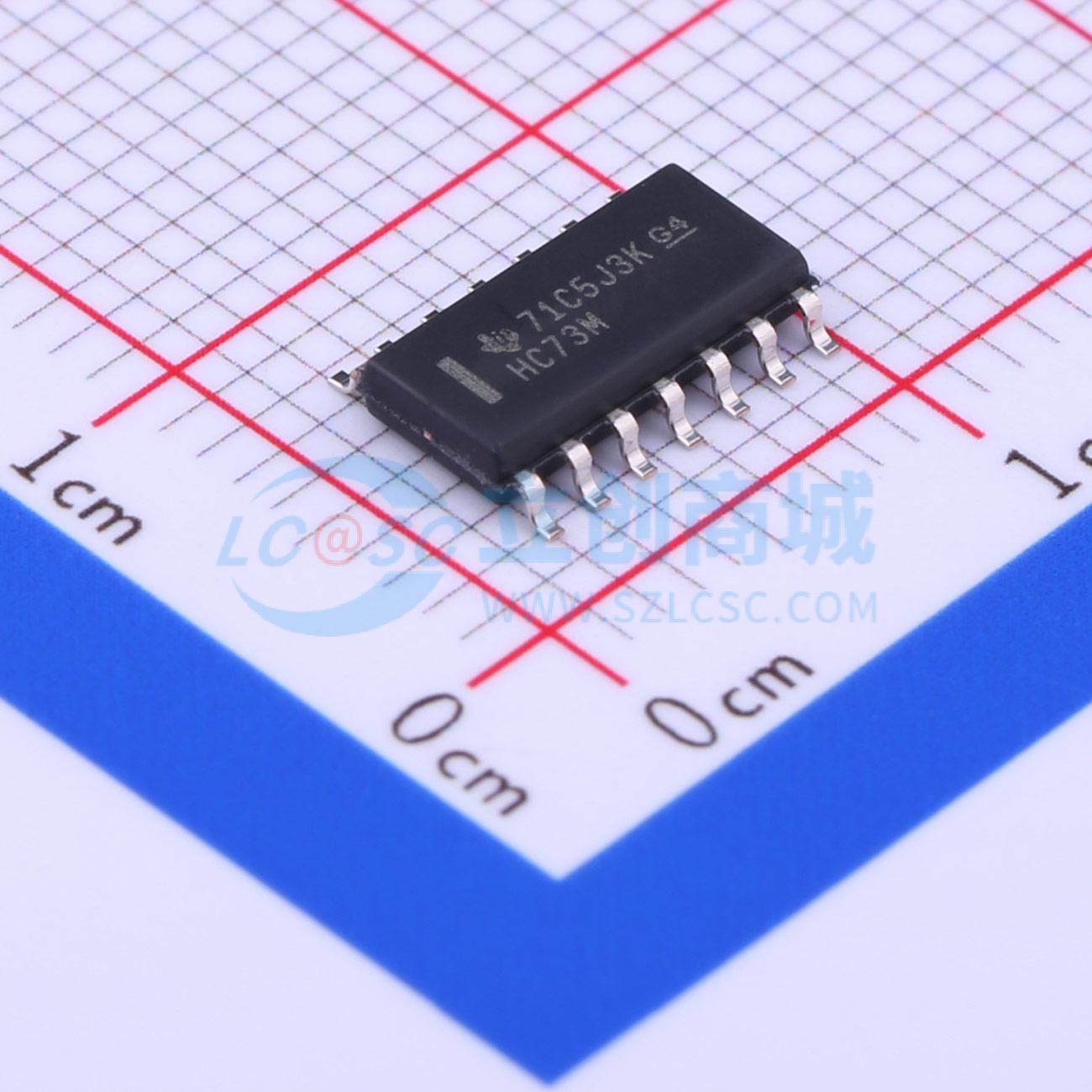

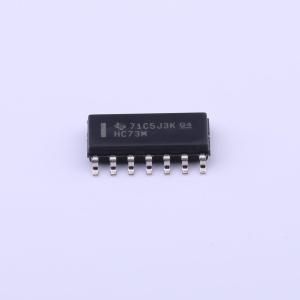

CD74HC73M96
双 J-K 触发器，带复位，负边沿触发
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD74HC73 具有复位功能的高速 CMOS 逻辑双通道下降沿 J-K 触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HC73M96
- 商品编号
- C350539
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | JK-型 | |
| 触发沿 | 下降沿 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 60MHz | |
| 功能 | 复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 输出类型 | 互补式 | |
| 传播延迟(tpd) | 28ns@6V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HC系列 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 静态电流(Iq) | 4uA | |
| 输入电容 | 10pF | |
| 工作温度 | -55℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 14ns | |
| 保持时间 | 3ns |
商品概述
HC73 和 CD74HCT73 采用硅栅CMOS技术，实现了与LSTTL器件相当的工作速度。该器件兼具标准CMOS集成电路的低功耗特性，同时具备驱动10个LSTTL负载的能力。这些触发器具有独立的J、K、复位和时钟输入，以及Q和非Q输出。器件在时钟脉冲的负向跳变沿改变状态，通过低电平输入完成异步复位。该器件与HC/HCT107功能相同，但引脚分配和部分参数限制不同。HCT逻辑系列在功能和引脚层面与标准LS逻辑系列兼容。
商品特性
- 时钟输入带有迟滞，可提高抗干扰能力，增加输入上升和下降时间
- 异步复位
- 互补输出
- 缓冲输入
- 标准输出可驱动10个LSTTL负载
- 总线驱动器输出可驱动15个LSTTL负载
- 宽工作温度范围 -55℃ 至 125℃
- 平衡的传播延迟和过渡时间
- 与LSTTL逻辑IC相比功耗显著降低
- HC类型:工作电压范围 2V 至 6V
- HC类型:高抗干扰能力:在VCC = 5V时，NIL = 30% 的VCC，NIH = 30% 的VCC
- HCT类型:工作电压范围 4.5V 至 5.5V
- HCT类型:直接LSTTL输入逻辑兼容
- HCT类型:CMOS输入兼容
