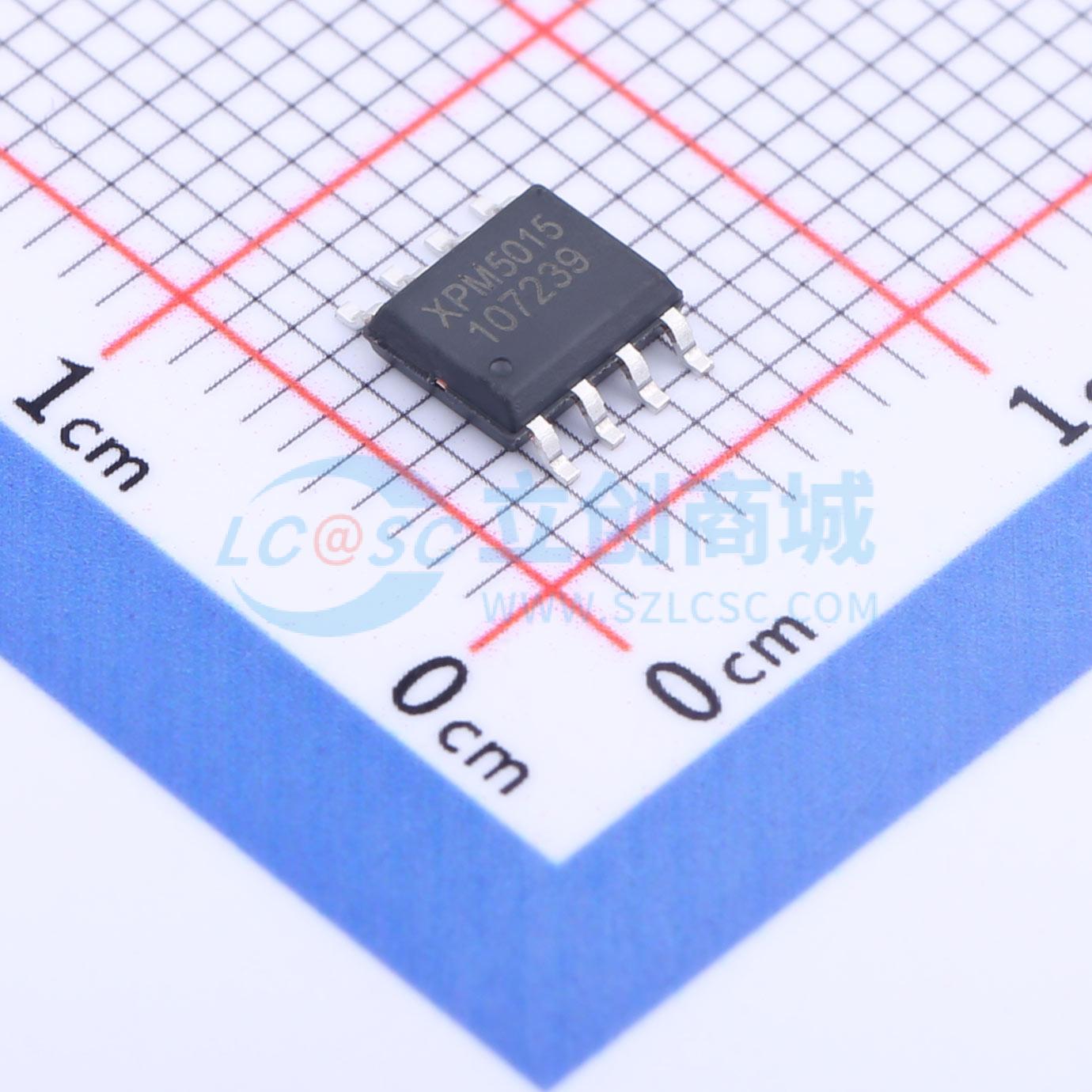

温馨提醒：图片仅供参考，商品以实物为准

XPM5015A35

双路识别协议恒流降压芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: XPM5015 是一款集成开关管的同步降压转换器，支持双路识别协议，为车载充电器、适配器、智能排插等供电设备提供完整的解决方案。 XPM5015 内置功率 MOS 管，支持宽输入电压范围 8V 至 30V。输出电压是 5.05V，提供最大 3.4A 的输出电流能力。
品牌名称: FM(富满)
商品型号: XPM5015A35
商品编号: C2927915
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.142克(g)

商品参数

商品概述

XPM5015 是一款集成开关管的同步降压转换器，支持双路识别协议，为车载充电器、适配器、智能排插等供电设备提供完整的解决方案。 XPM5015 内置功率 MOS 管，支持宽输入电压范围 8V 至 30V。输出电压是 5.05V，提供最大 3.4A 的输出电流能力。 XPM5015 具有恒压恒流输出特性。当输出电流小于限定值时，处于恒压模式工作；当输出电流达到限定值时，处于恒流模式工作。输出电压具有线补功能，随着输出电流的增大会相应提高输出电压，用以补偿充电线缆内阻引起的电压下降。 XPM5015 集成了 XPD-LINK 互联通信专利技术。通过 XPD-LINK 互联功能，XPM5015 可以与支持该技术的芯片连接传输功率信息。该功能也可以指示负载电流输出状态。 XPM5015 具备非常高的可靠性，输入耐压高至 36V。同时具有多种保护功能：输入过压、欠压保护，输出过流、过压、欠压、短路打嗝保护等。 XPM5015 采用 ESOP8 封装。

商品特性

多重保护、高可靠性
输入过压、欠压保护
输出过压、过流保护
短路保护
过温保护
输入耐压 36V
同步开关降压转换器
内置功率 MOSFET
输入电压范围：8V 到 30V
输出电压：5.05V
输出 5V/3A 转换效率大于 93%
恒流精度 ±3%
输出电压线补
输出具有 CV/CC 特性
软启动功能
支持 XPD-LINK 多芯片互联通信技术
负载电流输出状态指示信号

应用领域

车载充电器
便携式充电设备
通用高压 DCDC 变换应用
智能排插
通用高压 USB 充电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	电池管理
	工作电压	8V~30V
	最大充电电流	3.6A
	电池类型	-

	属性	参数值
	电池节数	-
	工作温度	-40℃~+125℃
	静态电流(Iq)	600uA
