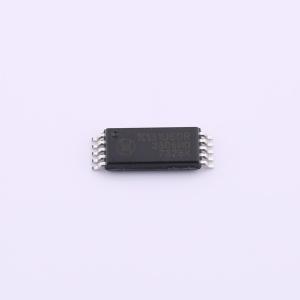

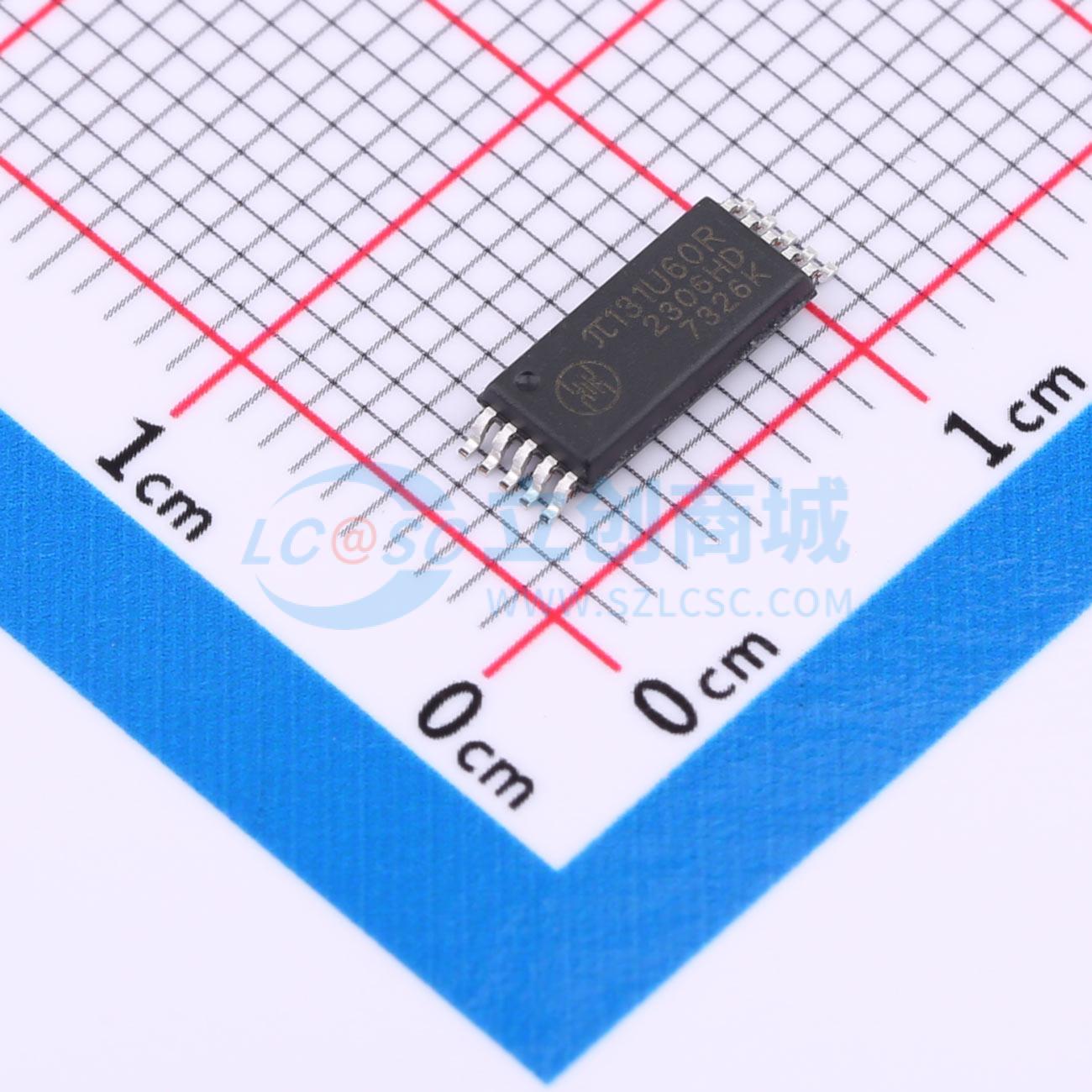

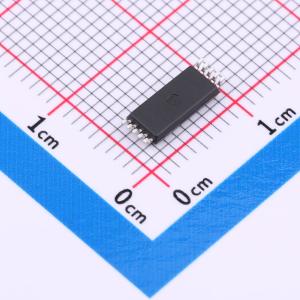

π131U60R

增强型静电防护、5.0 kV rms、150kbps三通道数字光耦合器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 超低功耗 (150kbps): 0.80mA /通道；最大传输速率: 150kbps；高 CMTI: 250 kV/µs；对辐射和传导噪声的高鲁棒性；隔离电压: 交流 5000V 有效值；根据 Q/GDW 10827—2020 标准，pass 8500Vpeak ；增强 ESD 能力:ESDA/JEDEC JS-001-2017；HBM 模式 ±8kV；符合 UL 1577 标准 5000Vrms 隔离电压；VDE 证书编号:DIN V VDE V 0884-11 (VDE V 0884-11):2017-01；最大重复峰值隔离电压 1200V；CQC 证书；通过 GB4943.1-2011 认证；2.5 V to 5.5 V 电平转换；宽温度范围: -40°C to 125°C；符合 RoHS 要求的宽体 10 引脚 SSOIC 封装
品牌名称: 2Pai Semi(荣湃)
商品型号: π131U60R
商品编号: C2927436
商品封装: SSOIC-10-300mil
包装方式: 编带
商品毛重: 0.21克(g)

商品参数

商品概述

π1xxxxxR 是一个数字光耦合器产品系列，包含数百种数字隔离器产品。这些隔离组件采用成熟的标准半导体 CMOS 技术和智能分压器技术（iDivider 技术），具有卓越的性能特点和可靠性，优于光耦合器设备和其他集成隔离器等替代产品。智能分压器技术（iDivider 技术）是新一代数字隔离器技术。它利用电容分压器原理，无需信号调制和解调，直接通过隔离电容传输电压信号。 π1xxxxxR 数字光耦合器的数据通道相互独立，有多种配置可供选择，额定耐压为 1.5 kV rms 至 5.0 kV rms，数据速率从直流到 200Mbps。器件两侧的电源电压范围为 2.5 V 至 5.5 V，既与低电压系统兼容，又能实现隔离屏障两侧的电压转换功能。具备故障安全状态，当未施加输入电源时，输出将转换到预设状态。

商品特性

超低功耗（150kbps）：0.80mA/通道
最大数据速率：150kbps
高共模瞬态抗扰度：250 kV/μs
对辐射和传导噪声具有高鲁棒性
隔离电压：交流 5000Vrms
高 ESD 等级：ESDA/JEDEC JS - 001 - 2017 人体模型（HBM）±8kV
安全和法规认证（待批准）：UL 证书编号：根据 UL 1577 标准，1 分钟耐压 5000Vrms；VDE 证书编号：DIN V VDE V 0884 - 11（VDE V 0884 - 11）:2017 - 01，VIORM = 1200V 峰值；根据 GB4943.1 - 2011 标准的 CQC 认证
2.5V 至 5.5V 电平转换
宽温度范围：-40℃ 至 125℃
10 引脚、符合 RoHS 标准的 WB SSOIC - 10 封装

应用领域

通用多通道隔离
工业现场总线隔离
隔离工业自动化系统
隔离式开关电源
隔离式 ADC、DAC
电机控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数字隔离器
	正向通道数	2
	反向通道数	1
	最大数据速率	150Kbps
	默认输出	低电平
	隔离电压(Vrms)	5000

	属性	参数值
	CMTI(kV/us)	250kV/us
	工作温度	-40℃~+125℃
	工作电压(VCCA)	2.5V~5.5V
	工作电压(VCCB)	2.5V~5.5V
	传播延迟(tpd)	0.5us
