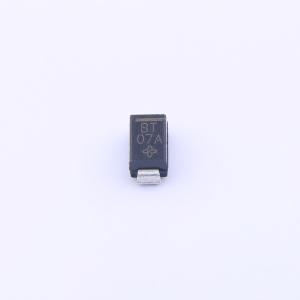

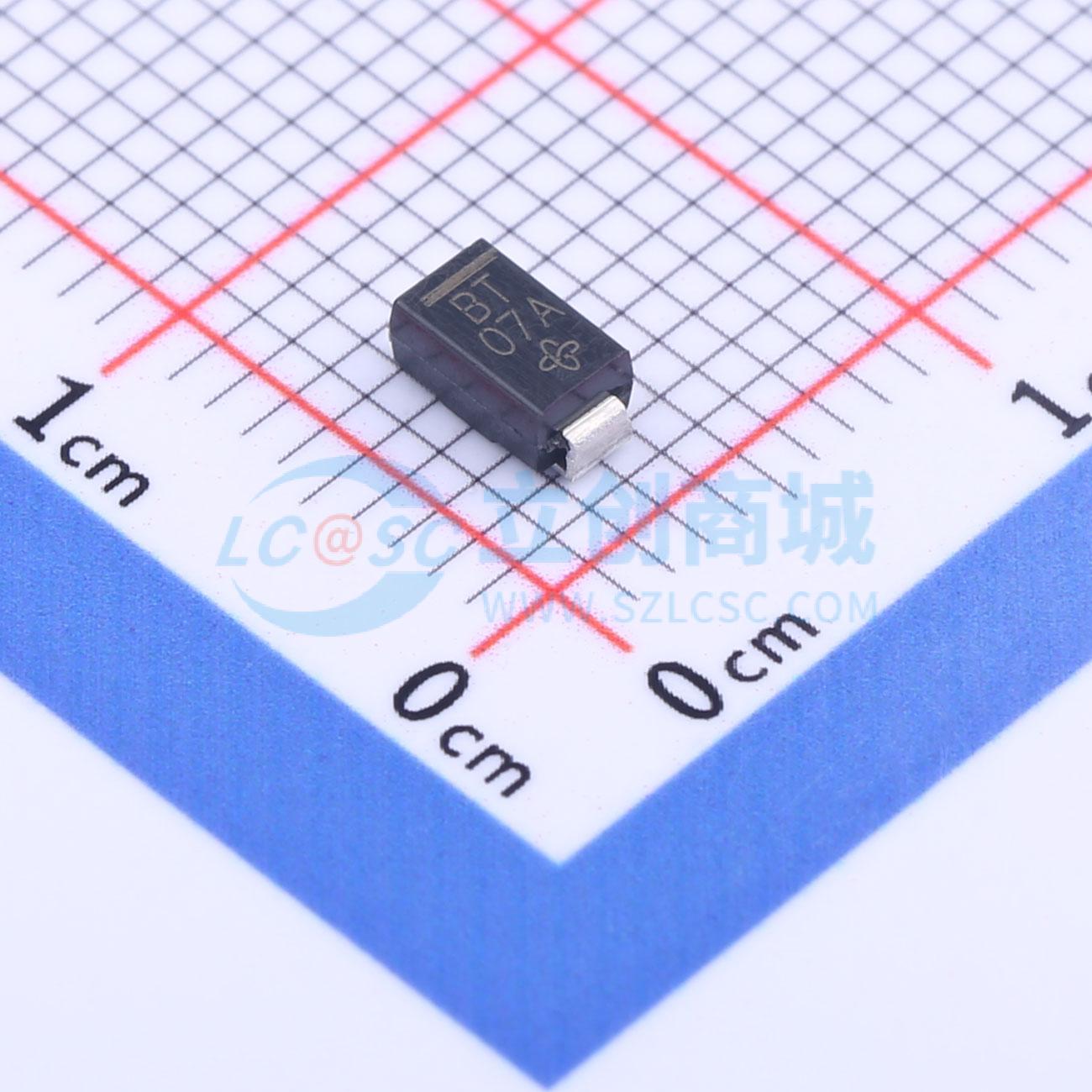

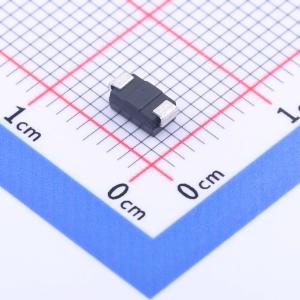

SMAJ18A-E3/61
单向TVS 18V截止 峰值浪涌电流：13.7A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低轮廓封装。 适合自动贴装。 玻璃钝化芯片结。 有单向和双向可选。 采用10/1000 μs波形时，具有400 W的脉冲峰值功率能力，重复率（占空比）：0.01%（78 V以上为300 W）。 出色的钳位能力。应用：用于保护敏感电子设备，防止由感性负载开关和雷击在消费、计算机、工业、汽车和电信领域的IC、MOSFET、传感器单元信号线上引起的电压瞬变
- 品牌名称
- VISHAY(威世)
- 商品型号
- SMAJ18A-E3/61
- 商品编号
- C2927420
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 18V | |
| 钳位电压 | 29.2V | |
| 峰值脉冲电流(Ipp) | 13.7A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 400W@10/1000us | |
| 击穿电压 | 22.1V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 双向使用时选择 CA 后缀（例如 SMAJ10CA）。
- 电气特性在两个方向均适用。
- 提供薄型封装。
- 非常适合自动贴装。
- 采用玻璃钝化芯片结。
- 提供单向和双向 RoHS 合规产品。
- 具备 400 W 峰值脉冲功率能力（波形为 10/1000 μs），重复率（占空比）：0.01%（78 V 以上为 300 W）。
- 出色的钳位能力。
- 响应时间极快。
- 增量浪涌电阻低。
- 符合 J - STD - 020 的 MSL 1 级，无铅最高峰值温度 260 ℃。
- 可提供 AEC - Q101 认证产品，汽车订购代码：基础型号 P/NHE3 或 P/NHM3。
应用领域
- 用于保护敏感电子设备，防止因感性负载开关和雷击在 IC、MOSFET、消费、计算机、工业、汽车和电信领域传感器单元的信号线上产生的电压瞬变。
