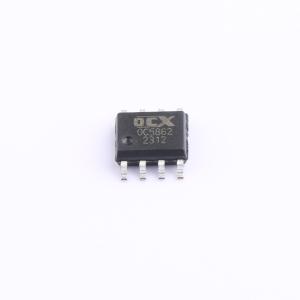

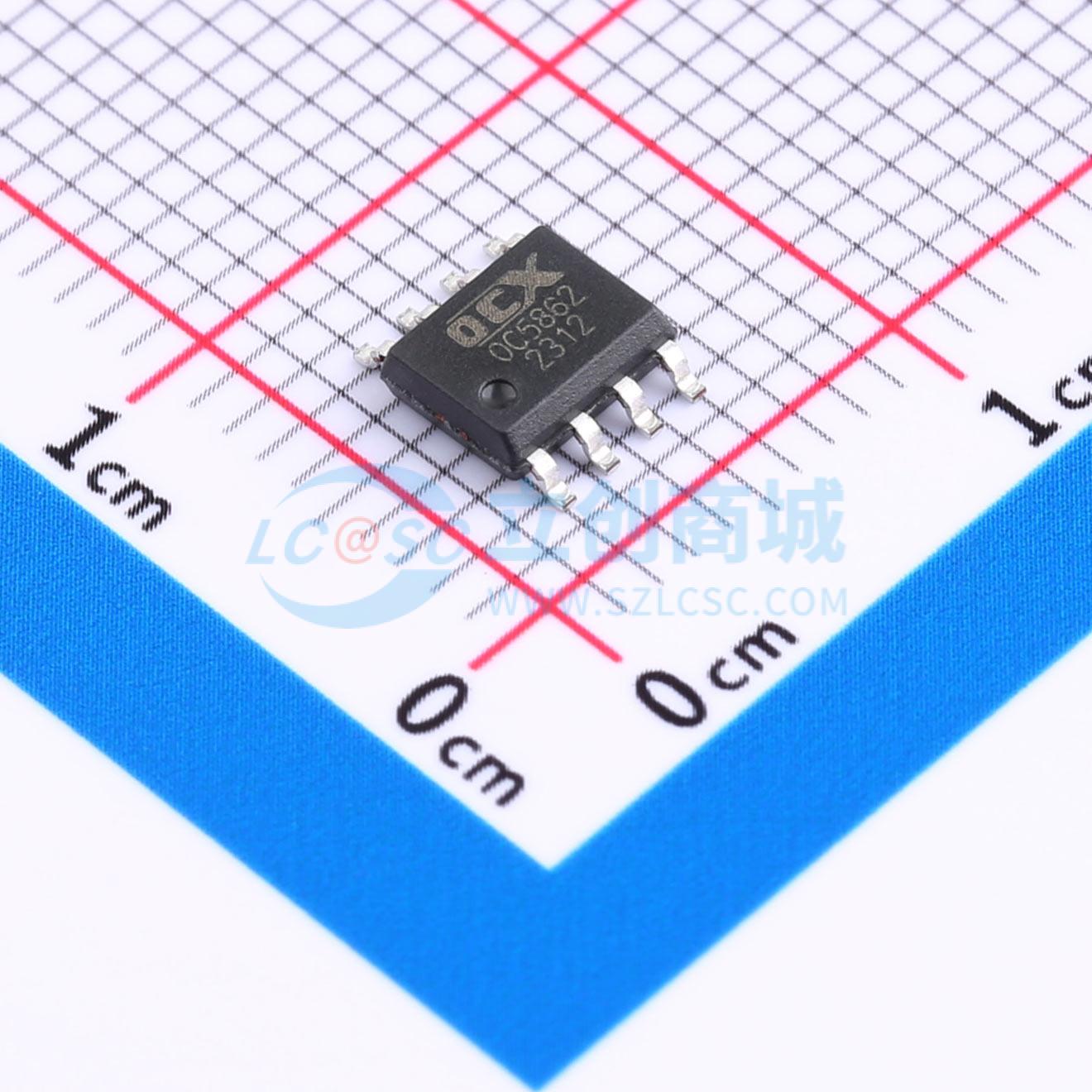

OC5862

0.8A，60V降压型转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: OC5862是一款内置功率MOSFET的单片降压型开关模式转换器,具有0.8A的峰值输出电流和5.5-60V的宽输入电源范围。该芯片采用PWM电流模工作模式,效率高达96%,并且具有多种保护功能,如逐周期电流限制和热关断等。
品牌名称: OCX(欧创芯)
商品型号: OC5862
商品编号: C2927410
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.211克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(1)1A以内-(小电流)方案

商品参数

商品概述

OC5862是一款内置功率MOSFET的单片降压型开关模式转换器。OC5862在5.5 - 60V宽输入电源范围内实现0.8 A峰值输出电流，并且具有出色的线电压和负载调整率。 OC5862采用PWM电流模工作模式，环路易于稳定并提供快速的瞬态响应。 OC5862外部提供FS脚，可通过外接一个电阻设置工作频率。 OC5862集成了包括逐周期电流限制和热关断等保护功能。 OC5862采用ESOP8封装，且外围元器件少。

OC5862是一款电流模式的降压调节器，EA的输出电压与电感的峰值电流成比例。 OC5862自带0.6ms的软启动。软启动防止输出电压在启动阶段过冲。

商品特性

0.8A的峰值输出电流
0.9Ω的内部功率MOSFET
可采用大输出电容启动
低ESR陶瓷电容输出稳定
效率高达96%
频率可调
热关断
逐周期过流保护
宽输入电压范围：5.5~60V
采用ESOP8封装

应用领域

电表
分布式电源系统
电池充电器
线性稳压器的预调节器
POE分离器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	5.5V~60V
	输出电压	-
	输出电流	800mA
	开关频率	1MHz；329kHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	700uA
	开关管(内置/外置)	内置
	输出类型	可调
