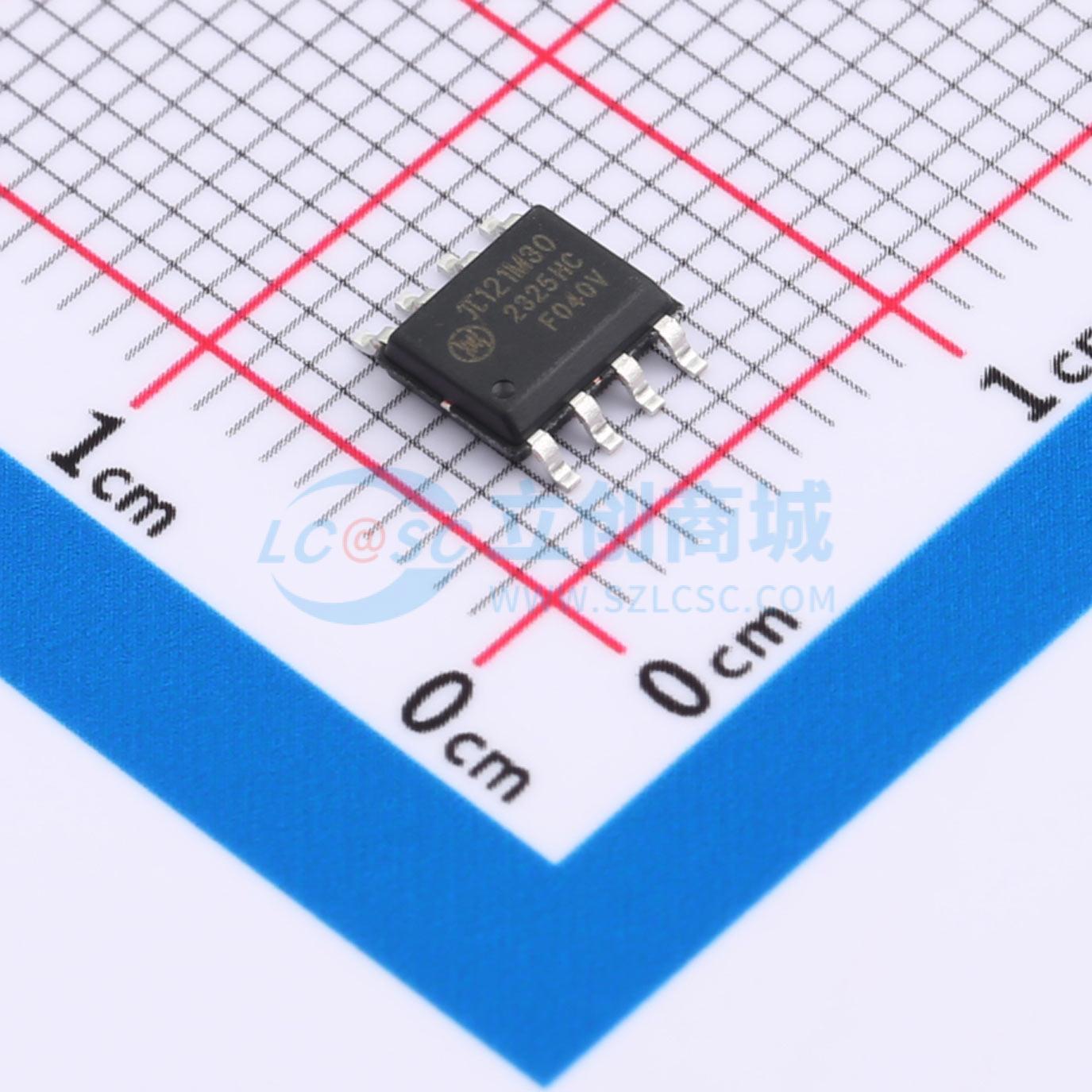

温馨提醒：图片仅供参考，商品以实物为准
π121M30
增强型ESD、3.0kV rms/5.0kV rms、10Mbps双通道数字隔离器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 使用成熟的标准半导体CMOS技术和iDivider技术，这些隔离组件提供了出色的性能特性和可靠性，优于光耦合器设备和其他集成隔离器等替代产品。智能分压器技术（iDivider技术）是一种新一代数字隔离器技术，它利用电容分压器原理直接通过隔离器电容传输电压信号，无需信号调制和解调。隔离器数据通道是独立的，有多种配置可供选择，耐压等级为1.5kV rms至5.0kV rms，数据速率从直流到600Mbps。器件两侧的电源电压范围为3.0V至5.5V，可与低电压系统兼容，并能在隔离屏障上实现电压转换功能。当未施加输入电源时，输出会转换到预设状态。
- 品牌名称
- 2Pai Semi(荣湃)
- 商品型号
- π121M30
- 商品编号
- C2928231
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 1 | |
| 反向通道数 | 1 | |
| 最大数据速率 | 10Mbps | |
| 默认输出 | 低电平 | |
| 隔离电压(Vrms) | 3000 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 75kV/us | |
| 传播延迟(tpd) | 12.5ns | |
| 功能特性 | 失效安全输出 | |
| 工作电压(VCCA) | 3V~5.5V | |
| 工作电压(VCCB) | 3V~5.5V | |
| 工作温度 | -40℃~+125℃ |
商品概述
π1xxxxx系列数字隔离器产品包含数百种型号。基于独有的iDivider技术和成熟的标准半导体CMOS工艺，具有出色的性能特征和可靠性，整体性能优于光耦和基于其他原理的数字隔离器产品。智能分压技术（iDivider技术）利用电容分压原理，在不需要调制和解调的情况下，实现电压信号跨越隔离介质精准传输。该系列产品传输通道间彼此独立，可实现多种传输方向的配置，可实现1.5kVrms到5.0kVrms隔离耐压等级和DC到600Mbps信号传输。支持3.0V到5.5V的工作电压，并支持3.0V到5.5V信号电平转换。当输入电源不供电或无输入信号，输出电源供电正常的情况下，隔离器输出默认电平。
商品特性
- 超低功耗：0.58mA/通道（1Mbps时）
- 高速率：10Mbps
- 高CMTI值：π12xx3x典型值75kV/μs，π12xx6x典型值120kV/μs
- 对辐射和传导噪声的高抗干扰能力
- 低传输延时：典型延时9ns
- 隔离电压：π12xx3x交流3000Vrms，π12xx6x交流5000Vrms
- 增强ESD防护能力：ESDA/JEDEC JS - 001 - 2017，HBM模式±8kV
- 安规认证：UL认证编号E494497，符合UL1577标准3000V/5000VRMS隔离电压；CSA器件验收通知5A；VDE认证编号40053041/40052896，最大重复峰值隔离电压565V/1200V，符合DIN VDE V 0884 - 11:2017 - 01；符合GB4943.1 - 2011的CQC认证
- 3V至5.5V电平转换
- 宽温度范围：-40°C ~ 125°C
- 符合RoHS要求的NBSOIC - 8、WBSOI - 16封装
应用领域
- 通用多通道隔离
- 工业现场总线隔离
- 工业自动化系统隔离
- 式开关电源隔离
- ADC、DAC
- 电机控制
