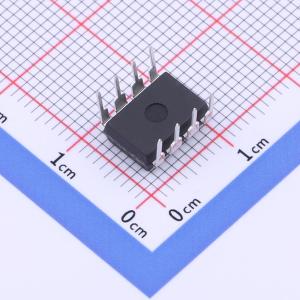

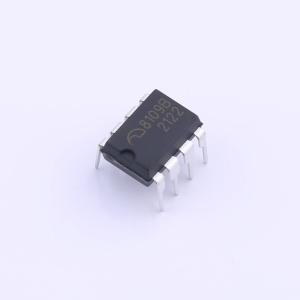

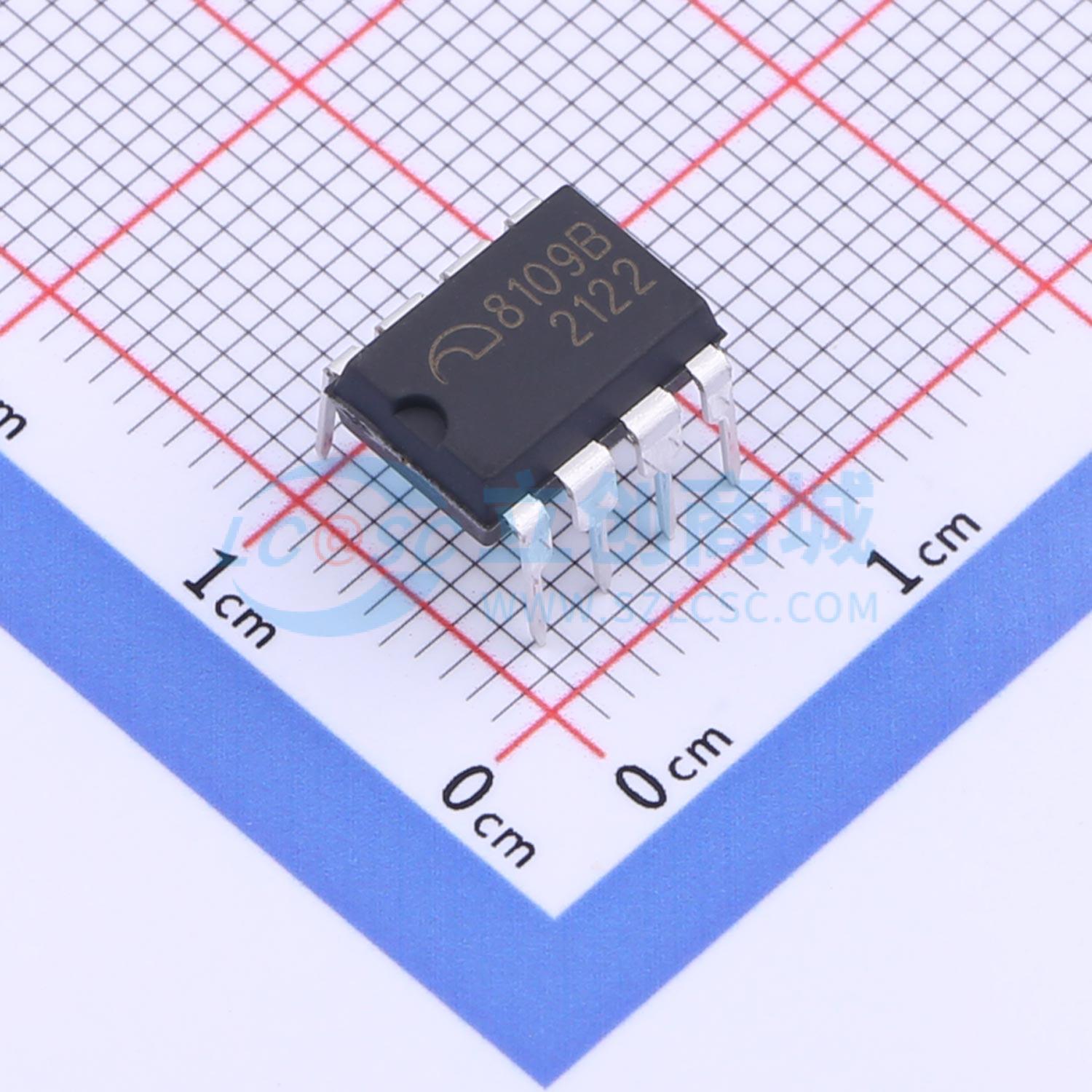

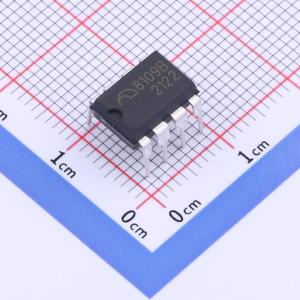

ME8109BD8G
具备频率混洗功能的电流模式PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ME8109集成了一个PWM控制器和耐压为600V或650V的高压功率MOSFET。当交流电源电压高于220Vac时，ME8109具有极低的待机功耗（< 100mW），适用于成本效益高、功率范围在18W左右的离线反激式转换器应用。ME8109提供全面的保护功能，并具备自动自恢复特性，包括逐周期电流限制（OCP）、CS短路保护、过载保护（OLP）和VDD欠压锁定（UVLO）；还具备锁存特性，包括过温保护（OTP）、过压（固定或可调）保护（OVP）
- 品牌名称
- MICRONE(南京微盟)
- 商品型号
- ME8109BD8G
- 商品编号
- C2927403
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.842克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 10V~30V | |
| 开关频率 | 60kHz~70kHz | |
| 最大占空比 | 80% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 600V | |
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -20℃~+85℃ | |
| 反馈方式 | 副边反馈 |
商品概述
ME8109集成了一个PWM控制器和一个600V或650V的高压功率MOSFET。当交流电源电压高于220Vac时，ME8109具有极低的待机功率（<100mW），适用于18W左右的经济型离线反激式转换器应用。ME8109提供全面的保护功能，并具备自动自恢复特性，包括逐周期限流（OCP）、CS短路保护、过载保护（OLP）、VDD欠压锁定（UVLO）；还具备锁存特性，包括过温保护（OTP）、过压（固定或可调）保护（OVP）。通过频率抖动技术以及图腾柱栅极驱动输出端的软开关控制，可实现出色的EMI性能。在设计中，将低于20KHz的音频能量降至最低，并消除了运行期间的音频噪声。
商品特性
- 上电软启动，降低MOSFET的VDS应力
- 采用频率抖动技术改善EMI
- 无音频噪声运行
- 扩展突发模式控制，提高效率并实现最低待机功耗设计
- 内部同步斜率补偿
- 固定65KHz开关频率
- 具备自动自恢复功能的全面保护
- 带迟滞的VDD欠压锁定（UVLO）
- 过温保护（OTP）
- 逐周期过流阈值设置，可在通用输入电压范围内实现恒定输出功率限制
- 具备自动恢复功能的过载保护（OLP）
- VDD过压保护（OVP）
- 通过外部齐纳二极管实现可调OVP
- 具备自动恢复功能的CS浮空保护
- 具备自动恢复功能的CS短路保护
应用领域
- 离线AC/DC反激式转换器
- 开关型AC/DC电源电池充电器
- 数码相机和摄像机适配器
- 机顶盒电源
- 个人电脑和服务器的辅助电源
- 开放式开关电源
