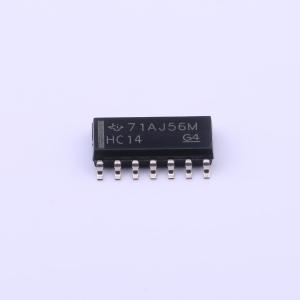

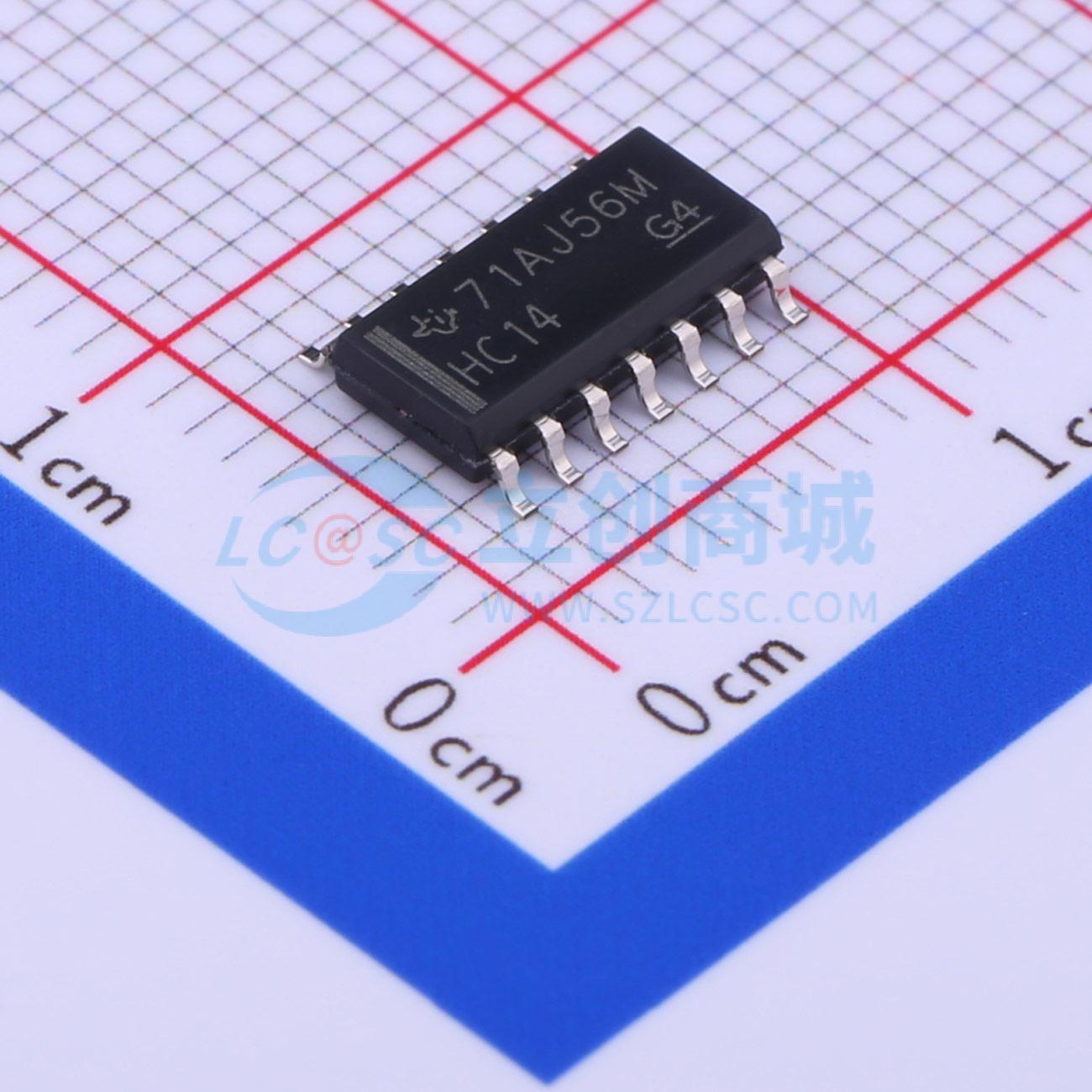

SN74HC14D
停产 六路施密特触发反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SNx4HC14 是施密特触发器器件，包含六个独立的反相器。在正逻辑中，它们实现布尔函数 Y = A(非)。这些施密特触发器器件包含六个独立的反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC14D
- 商品编号
- C347584
- 商品封装
- SOIC-14
- 包装方式
- 管装
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.5V~4.2V | |
| 输入低电平(VIL) | 300mV~1.2V | |
| 输出高电平(VOH) | 3.98V~4.3V | |
| 低电平范围(VOL) | 170mV~400mV | |
| 传播延迟(tpd) | 21ns@6V,50pF | |
| 系列 | 74HC系列 | |
| 工作温度 | -40℃~+85℃ |
应用领域
- 微波炉
- 鼠标
- 打印机
- AC逆变器驱动
- UPS
- AC伺服驱动
- 其他电机驱动
