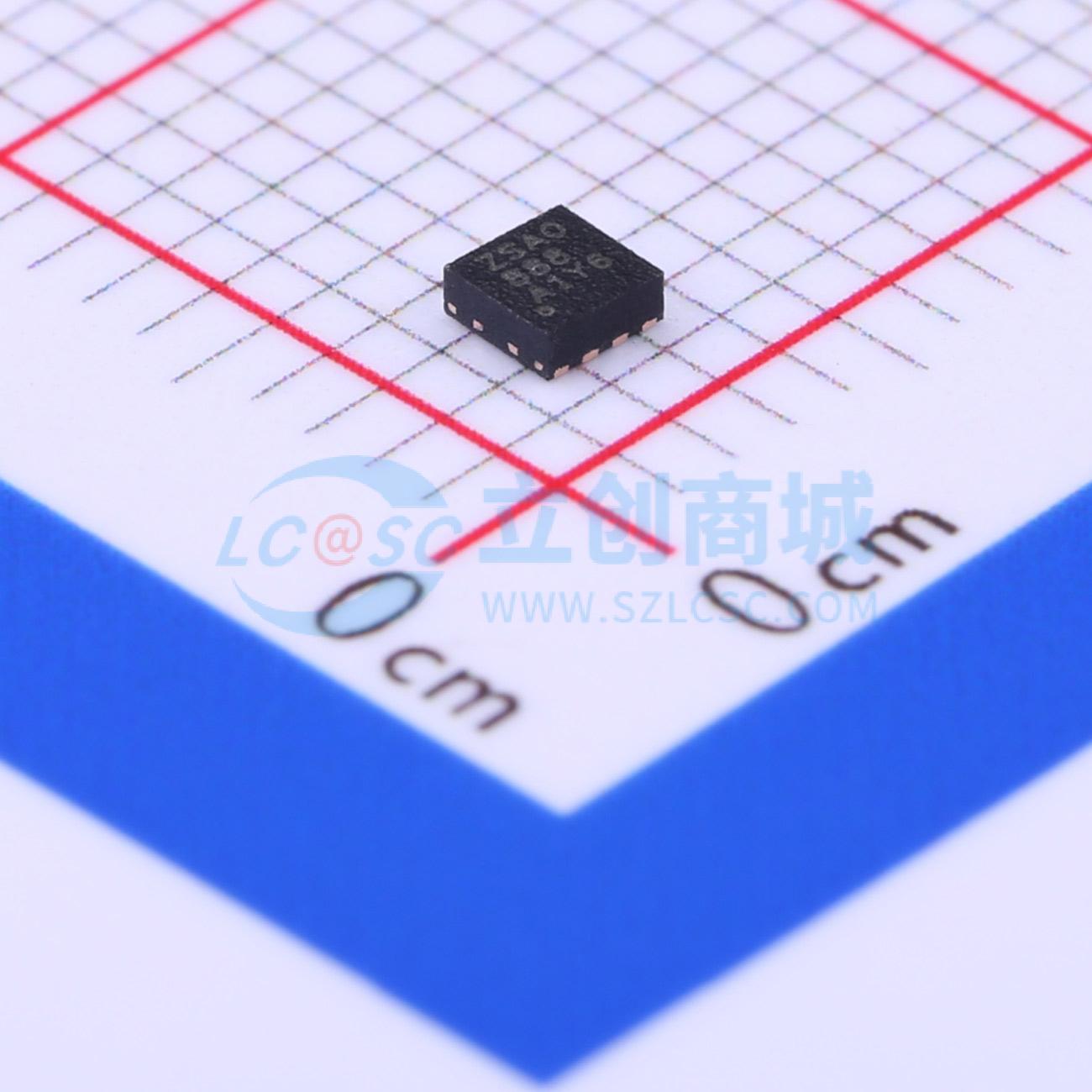

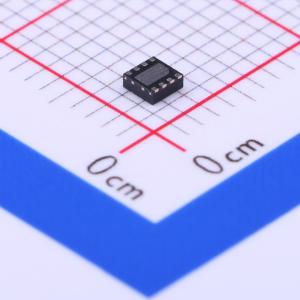

温馨提醒：图片仅供参考，商品以实物为准
TPS22965DSGT
5.7V、6A、导通电阻16mΩ的负载开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS22965 具有可调节上升时间和可选输出放电功能的 5.7V、6A、16mΩ 负载开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS22965DSGT
- 商品编号
- C347592
- 商品封装
- WSON-8-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 6A | |
| 工作电压 | 800mV~5.7V | |
| 导通电阻 | 16mΩ | |
| 工作温度 | -40℃~+105℃ |
商品概述
TPS22965x 是一款单通道负载开关，可提供可配置的上升时间以最小化浪涌电流。该器件包含一个N沟道MOSFET，可在0.8 V至5.7 V的输入电压范围内工作，并支持最大连续电流为6 A。开关由一个开启和关闭输入（ON）控制，能够直接与低压控制信号接口。在TPS22965中，添加了一个225-Ω的片上负载电阻，以便在开关关闭时快速放电输出。
TPS22965x 采用小型、节省空间的2.00 mm x 2.00 mm 8引脚SON封装（DSG），并集成了散热垫，允许高功率耗散。该器件的工作温度范围为-40°C至+105°C。
商品特性
- 集成单通道负载开关
- 输入电压范围：0.8 V 至 5.7 V
- 超低导通电阻 (R_ON)
- R_ON = 16 mΩ at VIN = 5 V (V_BIAS = 5 V)
- R_ON = 16 mΩ at VIN = 3.6 V (V_BIAS = 5 V)
- R_ON = 16 mΩ at VIN = 1.8 V (V_BIAS = 5 V)
- 最大连续开关电流：6 A
- 低静态电流 (50 μA)
- 低控制输入阈值，支持1.2 V、1.8 V、2.5 V 和 3.3 V 逻辑
- 可配置上升时间
- 快速输出放电 (QOD)（可选）
- 8引脚SON封装，带散热焊盘
- ESD性能测试符合JESD 22标准
- 2000 V HBM
- 1000 V CDM
应用领域
- 超极本
- 笔记本电脑和上网本
- 平板电脑
- 消费电子产品
- 机顶盒和住宅网关
- 电信系统
- 固态硬盘（SSD）
