CJAB55P03实物图

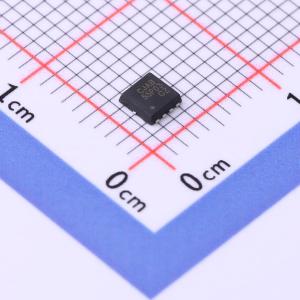

  • CJAB55P03商品缩略图

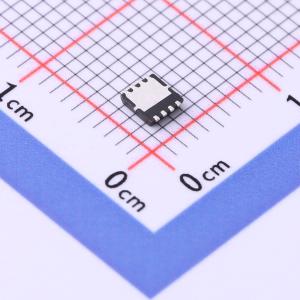

  • CJAB55P03商品缩略图
  • CJAB55P03商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

CJAB55P03

1个P沟道 耐压:30V 电流:55A

SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
描述
CJAB55P03采用先进的沟槽技术和设计,可在低栅极电荷的情况下实现出色的导通电阻RDS(ON)。它可用于多种应用场景。
商品型号
CJAB55P03
商品编号
C2910050
商品封装
PDFNWB3.3x3.3-8L​
包装方式
编带
商品毛重
0.068克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个P沟道
漏源电压(Vdss)30V
连续漏极电流(Id)55A
导通电阻(RDS(on))15mΩ@4.5V
耗散功率(Pd)59W
阈值电压(Vgs(th))2.5V
属性参数值
栅极电荷量(Qg)34.3nC@4.5V
输入电容(Ciss)5.9nF
反向传输电容(Crss)550pF
工作温度-55℃~+150℃
类型P沟道
输出电容(Coss)830pF

商品概述

第三代功率MOSFET为设计人员提供了快速开关、坚固的器件设计、低导通电阻和高性价比的最佳组合。 对于功率要求较高而无法使用TO - 220AB器件的商业 - 工业应用,首选TO - 247AC封装。TO - 247AC与早期的TO - 218封装类似,但更优,因为它具有绝缘安装孔。它还能在引脚之间提供更大的爬电距离,以满足大多数安全规范的要求。

商品特性

  • 高密度单元设计,实现超低导通电阻RDS(ON)
  • 雪崩电压和电流特性完全表征
  • 具有高单脉冲雪崩能量EAS,稳定性和一致性良好
  • 采用优秀封装,散热性能良好
  • 采用特殊工艺技术,具备高静电放电(ESD)能力

应用领域

-电池和负载开关

数据手册PDF
