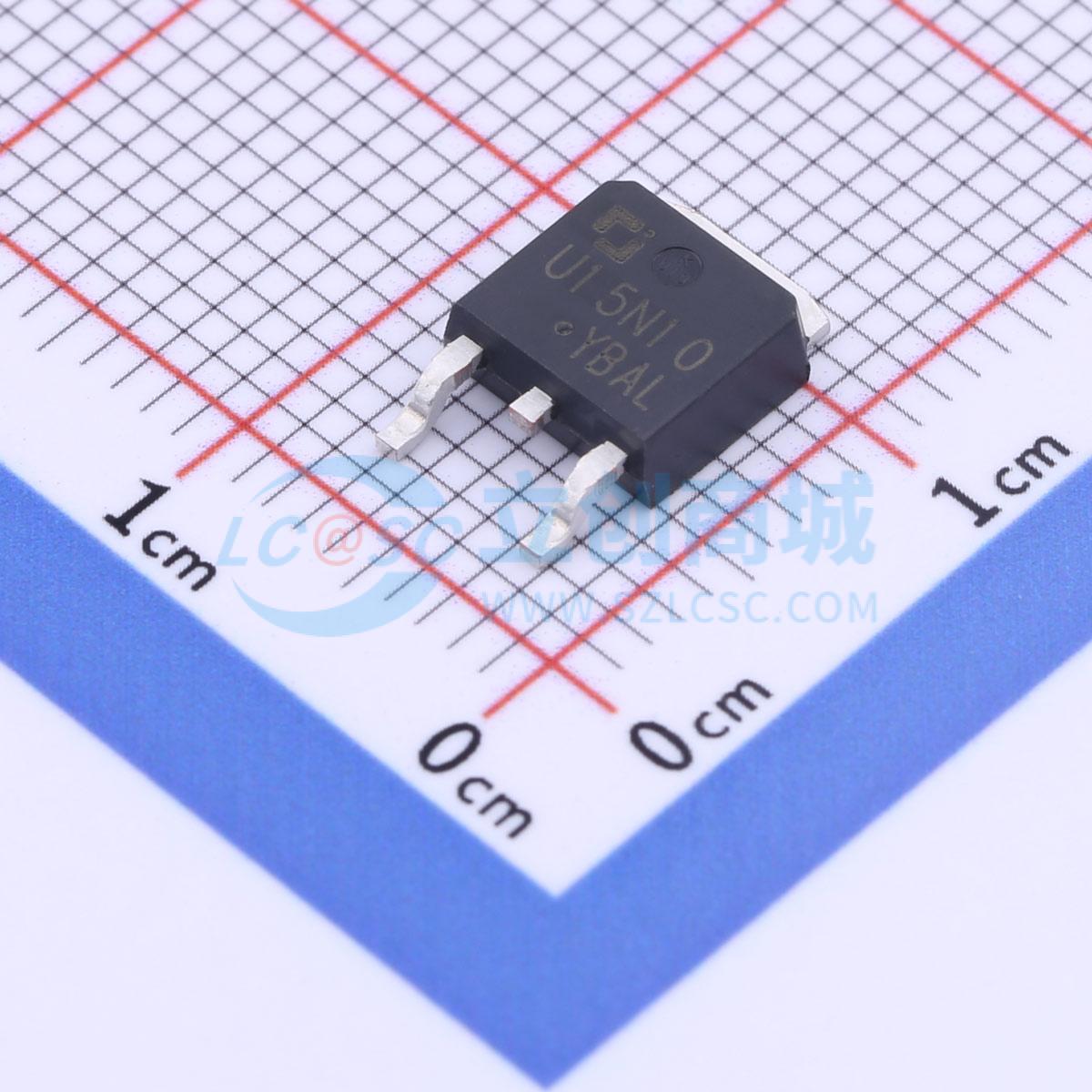

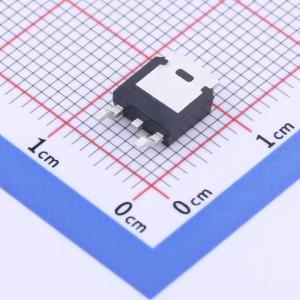

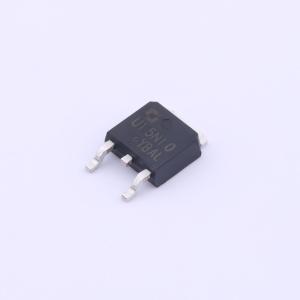

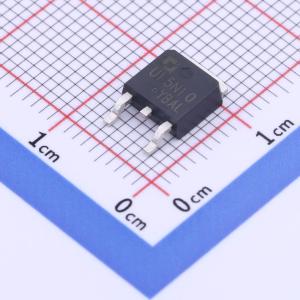

CJU15N10
1个N沟道 耐压:100V 电流:15A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- CJU15N10采用先进的沟槽技术和设计，可在低栅极电荷的情况下实现出色的导通电阻RDS(ON)。它可用于多种应用场景。
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJU15N10
- 商品编号
- C2910347
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.47克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 15A | |
| 导通电阻(RDS(on)) | 100mΩ@10V | |
| 耗散功率(Pd) | 45W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 36nC@10V | |
| 输入电容(Ciss) | 1.5nF | |
| 反向传输电容(Crss) | 90pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 92pF |
商品概述
这些是N沟道增强型硅栅功率场效应晶体管。它们是先进的功率MOSFET，经过设计、测试并保证在击穿雪崩工作模式下能承受特定水平的能量。所有这些功率MOSFET均适用于开关稳压器、开关转换器、电机驱动器、继电器驱动器以及需要高速和低栅极驱动功率的大功率双极型开关晶体管驱动器等应用。这些型号可直接由集成电路驱动。
商品特性
-散热性能良好的优质封装-超低栅极电荷-低反向传输电容-快速开关能力-规定雪崩能量
应用领域
-功率开关应用
