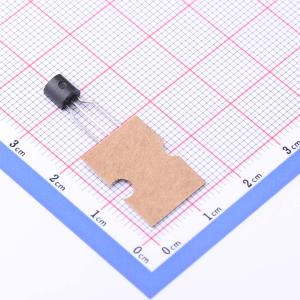

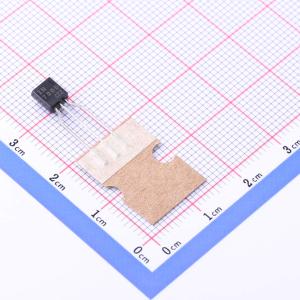

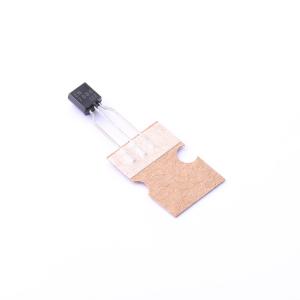

温馨提醒：图片仅供参考，商品以实物为准
2N7000-TA
1个N沟道 耐压:60V 电流:0.2A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高密度单元设计，实现低RDS(ON)。 电压控制小信号开关。 坚固可靠。 高饱和电流能力。应用：便携式设备的负载开关。 DC/DC转换器
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- 2N7000-TA
- 商品编号
- C2910414
- 商品封装
- TO-92
- 包装方式
- 盒装
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 200mA | |
| 导通电阻(RDS(on)) | 5Ω@10V | |
| 耗散功率(Pd) | 625mW | |
| 阈值电压(Vgs(th)) | 3V@1mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | 60pF | |
| 反向传输电容(Crss) | - | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 25pF |
商品特性
- 采用小型薄型封装，占用空间小
- 高速开关
- 栅极电荷小：QSW = 6.3 nC（典型值）
- 漏源导通电阻低：RDS(ON) = 11 mΩ（典型值）（VGS = 10 V）
- 漏电流低：IDSS = 10 μA（最大值），VDS = 60 V
- 增强型：Vth = 2.0 至 4.0 V（VDS = 10 V，ID = 0.2 mA）
应用领域
- 开关稳压器
- 电机驱动器
- DC-DC 转换器
