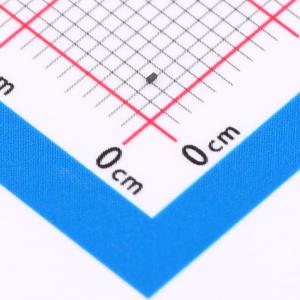

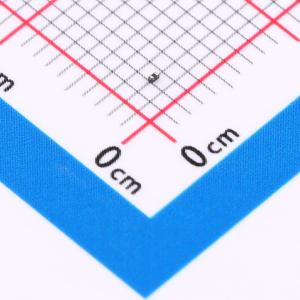

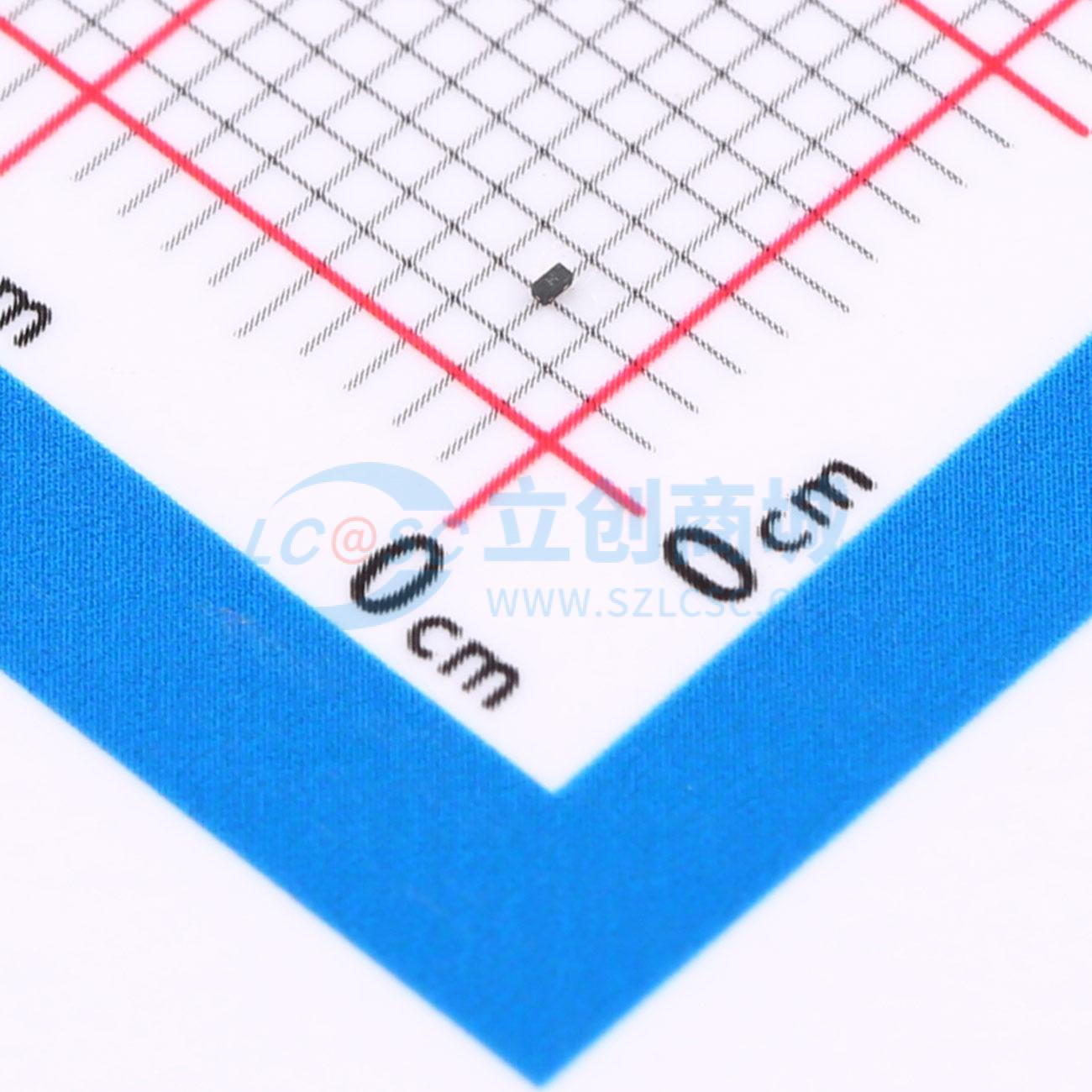

温馨提醒：图片仅供参考，商品以实物为准

ESDBL5V0AE1

双向ESD 5V截止峰值浪涌电流：5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 专为保护电压敏感型电子元件免受静电放电（ESD）和其他瞬态影响而设计。出色的钳位能力、低泄漏电流、低电容和快速响应时间，为易受ESD影响的设计提供了一流的保护。小尺寸、低电容和高水平的ESD保护相结合，使其成为HDMI、Display Port和MDDI接口等应用的灵活解决方案。它旨在取代手机、笔记本电脑、平板电脑、机顶盒、液晶电视等消费设备应用中的多层压敏电阻（MLV）。
品牌名称: CJ(江苏长电/长晶)
商品型号: ESDBL5V0AE1
商品编号: C2910042
商品封装: DFNWB-2L(0.6x0.3)
包装方式: 编带
商品毛重: 0.009克(g)

商品参数

商品概述

专为保护电压敏感型电子元件免受静电放电（ESD）和其他瞬态影响而设计。出色的钳位能力、低泄漏电流、低电容和快速响应时间，为易受ESD影响的设计提供了一流的保护。小尺寸、低电容和高水平的ESD保护相结合，使其成为HDMI、Display Port和MDDI接口等应用的灵活解决方案。它旨在取代手机、笔记本电脑、平板电脑、机顶盒、液晶电视等消费设备应用中的多层压敏电阻（MLV）。

商品特性

单线路双向ESD保护
低电容：10pF（典型值）
低反向关断电压：5V
低反向钳位电压
低泄漏电流
出色的封装：0.6mm×0.3mm×0.31mm
快速响应时间
符合人体模型的JESD22 - A114 - B 3B级ESD评级
IEC 61000 - 4 - 2 4级ESD保护

应用领域

计算机及周边设备
平板电脑
数码相机
手机及配件
便携式电子设备
液晶电视
其他电子设备
通信系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(10000个/圆盘，最小起订量 50 个)

个

起订量：50 个10000个/圆盘

总价金额：

￥ 0.00

近期成交38单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	10V
	峰值脉冲电流(Ipp)	5A@8/20us
	峰值脉冲功率(Ppp)	50W@8/20us

	属性	参数值
	击穿电压	8.3V
	反向电流(Ir)	100nA
	通道数	单路
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	10pF
