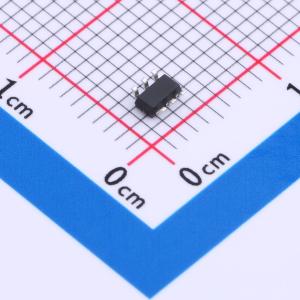

温馨提醒：图片仅供参考，商品以实物为准

ESDU5V0H3

单向ESD 5V截止峰值浪涌电流：3.5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 旨在保护对电压敏感的电子元件免受静电放电（ESD）和其他瞬态影响。出色的钳位能力、低漏电流、低电容和快速响应时间，为暴露于静电放电环境的设计提供了同类最佳的保护。小尺寸、低电容和高水平的静电放电保护相结合，使其成为诸如USB3.0电源和数据线、视频线以及广域网/局域网设备等应用的灵活解决方案
品牌名称: CJ(江苏长电/长晶)
商品型号: ESDU5V0H3
商品编号: C2910224
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.058克(g)

商品参数

商品概述

旨在保护电压敏感型电子元件免受静电放电（ESD）和其他瞬态影响。出色的钳位能力、低泄漏、低电容和快速响应时间，为易受ESD影响的设计提供一流的保护。小尺寸、低电容和高等级ESD保护的结合，使其成为诸如USB3.0电源和数据线、视频线以及广域网/局域网（WAN/LAN）设备等应用的灵活解决方案。它旨在替代消费类设备（如手机、笔记本电脑、平板电脑、机顶盒、液晶电视等）应用中的多层压敏电阻（MLV）。

商品特性

两条线路的单向ESD保护
低电容：0.8pF（最大值）
低反向关断电压：5V
低反向钳位电压
低泄漏电流
出色的封装：2.92mmx1.60mmx1.10mm
快速响应时间
符合人体模型的JESD22 - A114 - B 3B级ESD评级
IEC 61000 - 4 - 2 4级ESD保护

应用领域

USB3.0电源和数据线保护
无线局域网/局域网（WLAN/LAN）设备
手机
视频线保护
微控制器输入保护
综合业务数字网（ISDN）S/T接口
其他电子设备
通信系统

数据手册PDF

放大查看下载PDF

优惠活动

3.9折起

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交15单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	25V
	峰值脉冲电流(Ipp)	3.5A@8/20us
	峰值脉冲功率(Ppp)	90W@8/20us

	属性	参数值
	击穿电压	10V；12V
	反向电流(Ir)	1uA
	通道数	双路
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.8pF
