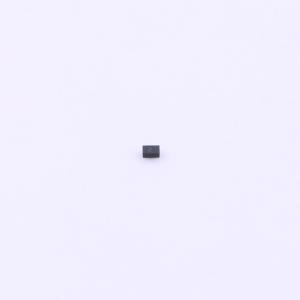

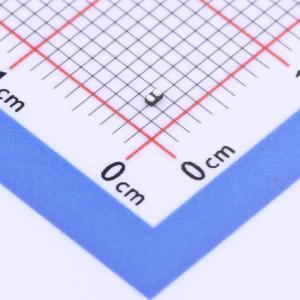

温馨提醒：图片仅供参考，商品以实物为准

ESDBL7V0Y1

双向ESD 7V截止峰值浪涌电流：5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 旨在保护对电压敏感的电子元件免受静电放电（ESD）和其他瞬态影响。出色的钳位能力、低泄漏电流、低电容和快速响应时间，为易受 ESD 影响的设计提供了一流的保护。小尺寸、低电容和高水平的 ESD 保护相结合，使其成为 HDMI、Display Port 和 MDDI 接口等应用的灵活解决方案。它旨在替代手机、笔记本电脑、平板电脑、机顶盒、液晶电视等消费设备应用中的多层压敏电阻（MLV）。
品牌名称: CJ(江苏长电/长晶)
商品型号: ESDBL7V0Y1
商品编号: C2910456
商品封装: WBFBP-02C-A
包装方式: 编带
商品毛重: 0.01克(g)

商品参数

商品概述

旨在保护对电压敏感的电子元件免受静电放电（ESD）和其他瞬态影响。出色的钳位能力、低泄漏电流、低电容和快速响应时间，为易受 ESD 影响的设计提供了一流的保护。小尺寸、低电容和高水平的 ESD 保护相结合，使其成为 HDMI、Display Port 和 MDDI 接口等应用的灵活解决方案。它旨在替代手机、笔记本电脑、平板电脑、机顶盒、液晶电视等消费设备应用中的多层压敏电阻（MLV）。

商品特性

单线路双向 ESD 保护
反向关断电压：7V
低反向钳位电压
低泄漏电流
出色的封装：1.0mm × 0.6mm × 0.5mm
快速响应时间
符合人体模型的 JESD22 - A114 - B 3B 级 ESD 评级
IEC 61000 - 4 - 2 4 级 ESD 保护

应用领域

计算机及外设
电源线
音频和视频设备
手机及配件
便携式电子设备
平板电脑
其他电子设备
通信系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	7V
	钳位电压	17V
	峰值脉冲电流(Ipp)	5A@8/20us
	峰值脉冲功率(Ppp)	85W@8/20us
	击穿电压	8.2V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	单路
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	9pF
