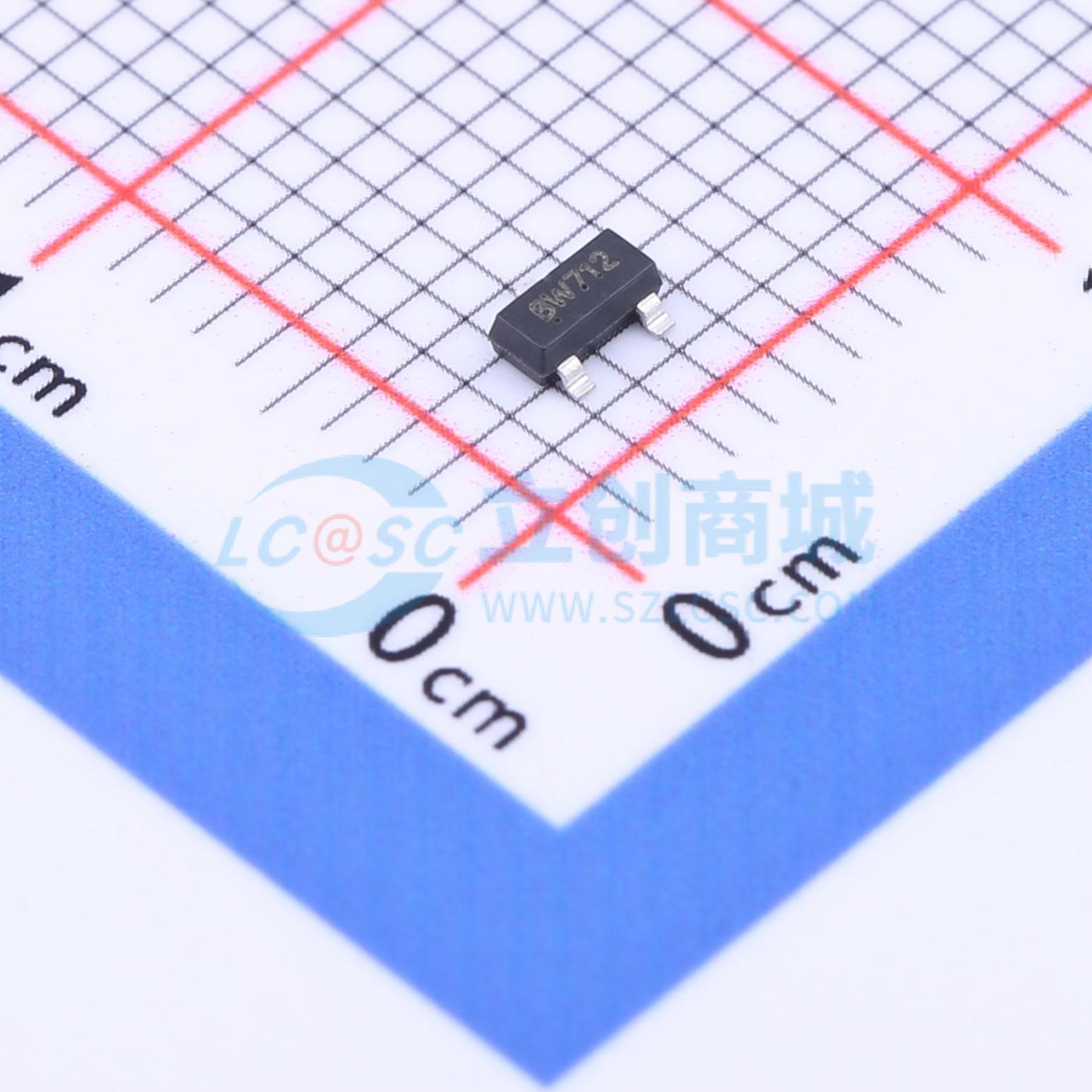

温馨提醒：图片仅供参考，商品以实物为准
ESDBW712C2
双向ESD 12V 7V截止 峰值浪涌电流：10A@8/20us 15A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 设计用于保护电压敏感电子元件免受静电放电 (ESD) 和其他瞬态影响。出色的钳位能力、低泄漏、低电容和快速响应时间，为暴露于 ESD 的设计提供一流的保护。小尺寸、低电容和高水平的 ESD 保护相结合，使其成为 HDMI、Display Port 和 MDDI 接口等应用的灵活解决方案。旨在取代手机、笔记本电脑、PAD、机顶盒、液晶电视等消费设备应用中的多层压敏电阻 (MLV)。
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- ESDBW712C2
- 商品编号
- C2910158
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V；7V | |
| 钳位电压 | 33V；26V | |
| 峰值脉冲电流(Ipp) | 15A@8/20us；10A@8/20us | |
| 峰值脉冲功率(Ppp) | 468W@8/20us；396W@8/20us | |
| 击穿电压 | 16.7V；11.9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 55pF |
应用领域
- 计算机和外设
- 平板音频和视频设备
- 移动电话及其配件
- 用户身份模块（SIM）卡保护
- 便携式电子设备
- 其他电子设备通信系统
