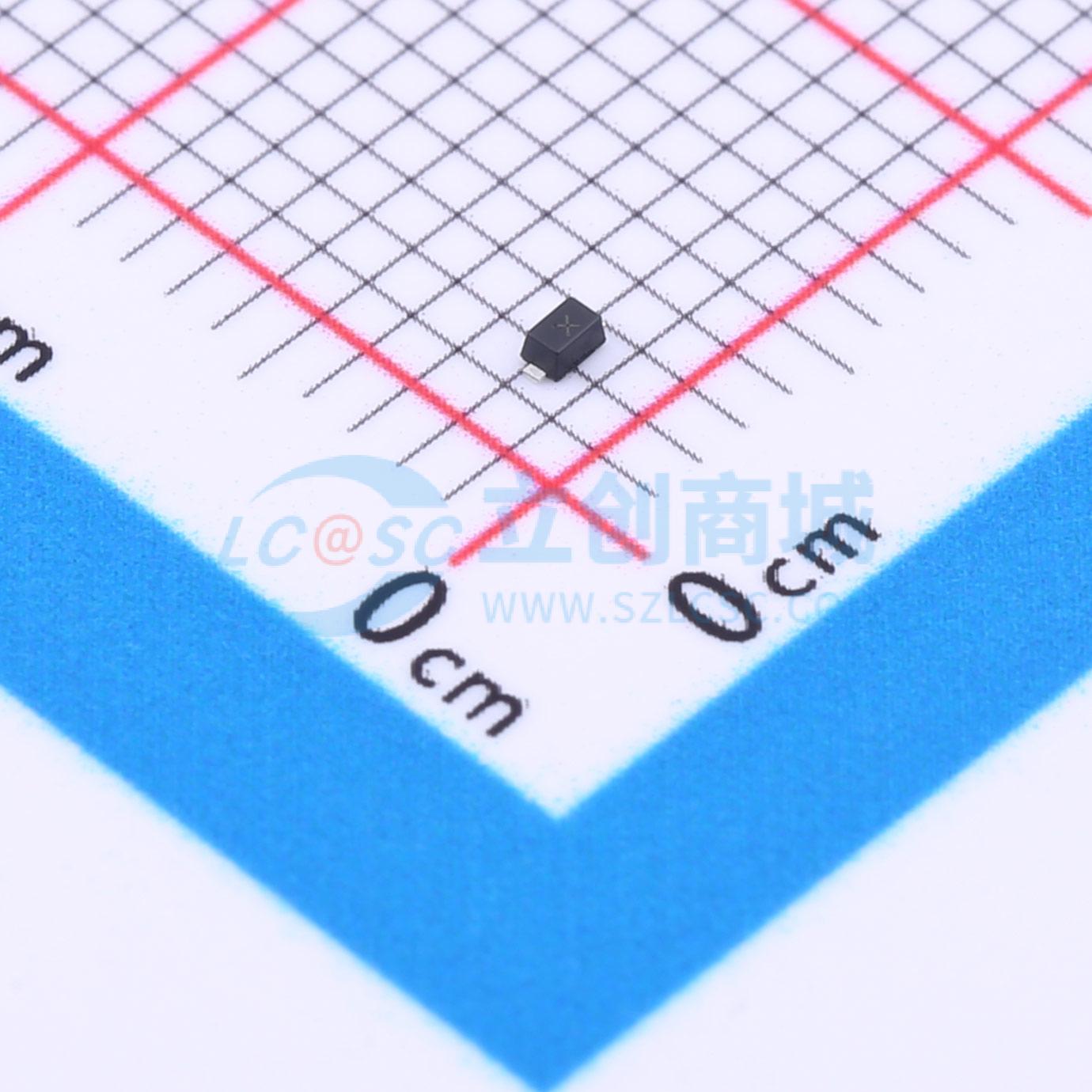

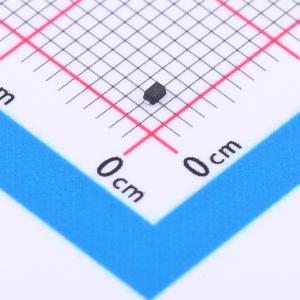

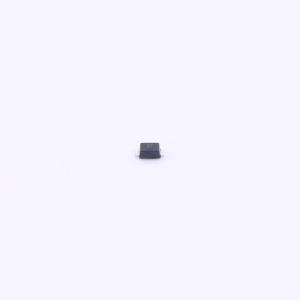

ESDBL3V3D5

双向ESD 3.3V截止峰值浪涌电流：7A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 旨在保护电压敏感型电子元件免受静电放电（ESD）和其他瞬态影响。出色的钳位能力、低泄漏、低电容和快速响应时间，为易受ESD影响的设计提供了一流的保护。小尺寸、低电容和高水平的ESD保护相结合，使其成为HDMI、Display Port TM和MDDI接口等应用的灵活解决方案。它旨在替代手机、笔记本电脑、平板电脑、机顶盒、液晶电视等消费设备应用中的多层压敏电阻（MLV）。
品牌名称: CJ(江苏长电/长晶)
商品型号: ESDBL3V3D5
商品编号: C2910128
商品封装: SOD-523
包装方式: 编带
商品毛重: 0.012克(g)

商品参数

商品概述

旨在保护电压敏感型电子元件免受静电放电（ESD）和其他瞬态影响。出色的钳位能力、低泄漏、低电容和快速响应时间，为易受ESD影响的设计提供了一流的保护。小尺寸、低电容和高水平的ESD保护相结合，使其成为HDMI、Display Port TM和MDDI接口等应用的灵活解决方案。它旨在替代手机、笔记本电脑、平板电脑、机顶盒、液晶电视等消费设备应用中的多层压敏电阻（MLV）。

商品特性

单线路双向ESD保护
低电容：15pF（典型值）
反向关断电压：3.3V
低反向钳位电压
低泄漏电流
出色的封装：1.20mm x 0.80mm x 0.60mm
快速响应时间
符合人体模型的JESD22 - A114 - B 3B级ESD评级
IEC 61000 - 4 - 2 4级ESD保护

应用领域

计算机及外设
高速数据线
音频和视频设备
手机及配件
用户身份模块（SIM）卡保护
便携式电子设备
火线接口
其他电子设备通信系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(8000个/圆盘，最小起订量 20 个)

个

起订量：20 个8000个/圆盘

总价金额：

￥ 0.00

近期成交44单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	3.3V
	钳位电压	10V
	峰值脉冲电流(Ipp)	7A@8/20us
	峰值脉冲功率(Ppp)	70W@8/20us
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	400nA
	通道数	单路
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	15pF
