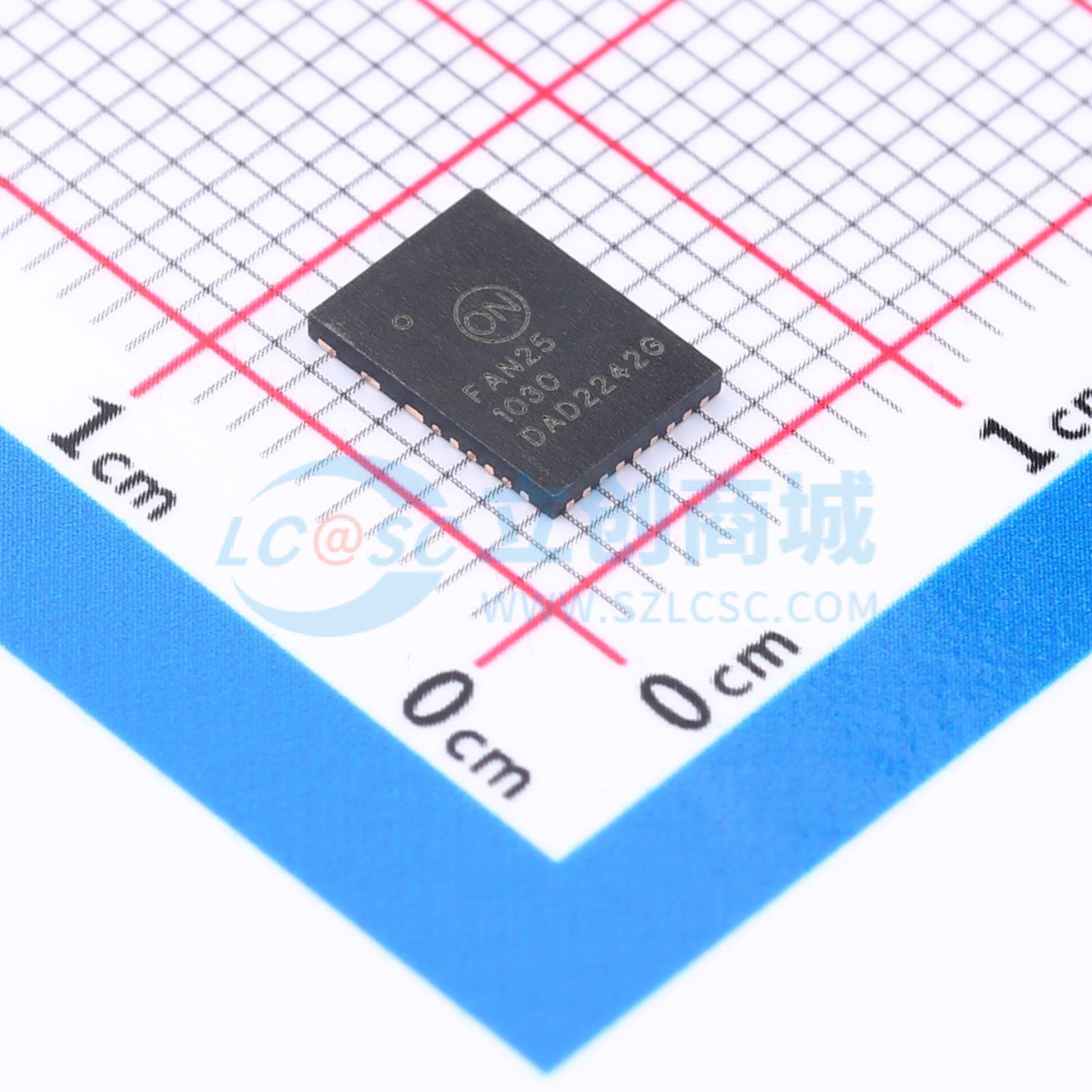

温馨提醒：图片仅供参考，商品以实物为准
FAN251030MNTXG
具备PMBUS1的同步降压型稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FAN251030是一款具备数字接口的高效同步降压稳压器，其输入范围为4.5 V至18 V，可支持高达35 A的负载电流。FAN2510xx采用固定频率电压模式控制架构，在确保快速瞬态响应的同时，提供同步恒定开关频率。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FAN251030MNTXG
- 商品编号
- C2902205
- 商品封装
- WQFN-34(5x7)
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | 500mV~5.5V | |
| 输出电流 | 35A | |
| 开关频率 | 1.8MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 2.8mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
FAN251030是一款具有数字接口的高效同步降压稳压器，输入范围为4.5 V至18 V，支持高达35 A的负载电流。 FAN2510xx采用固定频率电压模式控制架构，可提供同步恒定开关频率，同时确保快速瞬态响应。 开关频率和过流保护可进行编程，为各种应用提供灵活的解决方案。输出过压、欠压、过流和热关断保护有助于在故障条件下防止器件损坏。
商品特性
- 输入电压（VIN）范围：4.5 V至18 V
- 兼容PMBUS 1.3.1
- 精确的电压、电流和热遥测报告
- 高效率：峰值超过96%
- 连续输出电流：35 A
- 内部线性偏置稳压器
- 输出电压范围：0.5 V至5.5 V
- 可调频率：200 kHz至1.8 MHz
- 可编程软启动
- 低关断电流
- 内部自举二极管
- 热关断
- 该器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准
应用领域
- 服务器、台式电脑、笔记本电脑、游戏设备
- 电信
- 高密度电源解决方案
