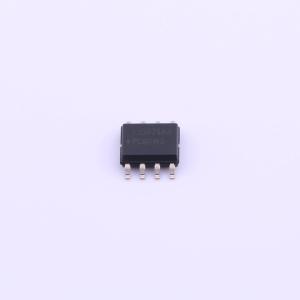

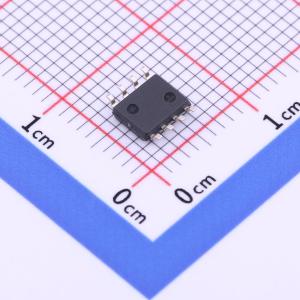

温馨提醒：图片仅供参考，商品以实物为准
NCL35076AADR2G
用于精确电流调节和宽模拟调光的CCM降压控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款DC-DC降压控制器，可通过模拟调光控制实现低至1%的宽调光范围，以减轻PWM调光中的可听噪声和闪烁。采用零输入失调放大器驱动的LED电流计算技术，可在整个模拟调光范围内实现精确的恒流。多模式操作在重载时通过CCM提供低LED电流纹波和小输出电容，在轻载时通过DCM实现深度模拟调光。还提供PWM调光，以满足恒定LED色温的要求。具备LED短路保护、过流保护和热关断功能，确保高系统可靠性。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCL35076AADR2G
- 商品编号
- C2902100
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 30V | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | 模拟；PWM | |
| 特性 | 过流保护(OCP)；过温保护(OTP)；过压保护(OVP)；短路保护(SCP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | 2% |
商品概述
NCL35076 是一款 DC-DC 降压控制器，通过模拟调光控制可实现宽范围调光至1%，这有助于缓解 PWM 调光中的可听噪声和闪烁。该控制器采用安森美半导体专有的 LED 电流计算技术，由零输入偏置放大器驱动，在整个模拟调光范围内执行精确的恒流调节。多模式操作在重载下的 CCM 模式中使用小输出电容提供低 LED 电流纹波，并在轻载下的 DCM 模式中提供深度模拟调光。
对于需要保持 LED 色温恒定的应用，也支持 PWM 调光。NCL35076 通过 LED 短路保护、过流保护和热关断等功能确保高系统可靠性。
商品特性
- 宽范围模拟调光：1%~100%
- 低恒流容差：在100%负载下为±2%，在1%负载下为±20%
- 低系统BOM成本
- 待机时LED关闭模式
- 低待机电流
- 可使用PWM调光
- 栅极灌电流和拉电流为0.5 A/0.8 A
- 强大的保护特性
- LED短路保护
- 过流保护
- 热关断
- VDD过压保护
应用领域
- LED照明系统
