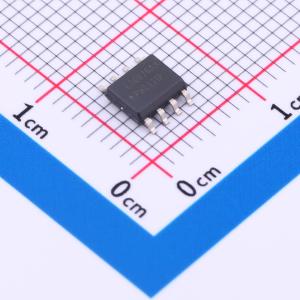

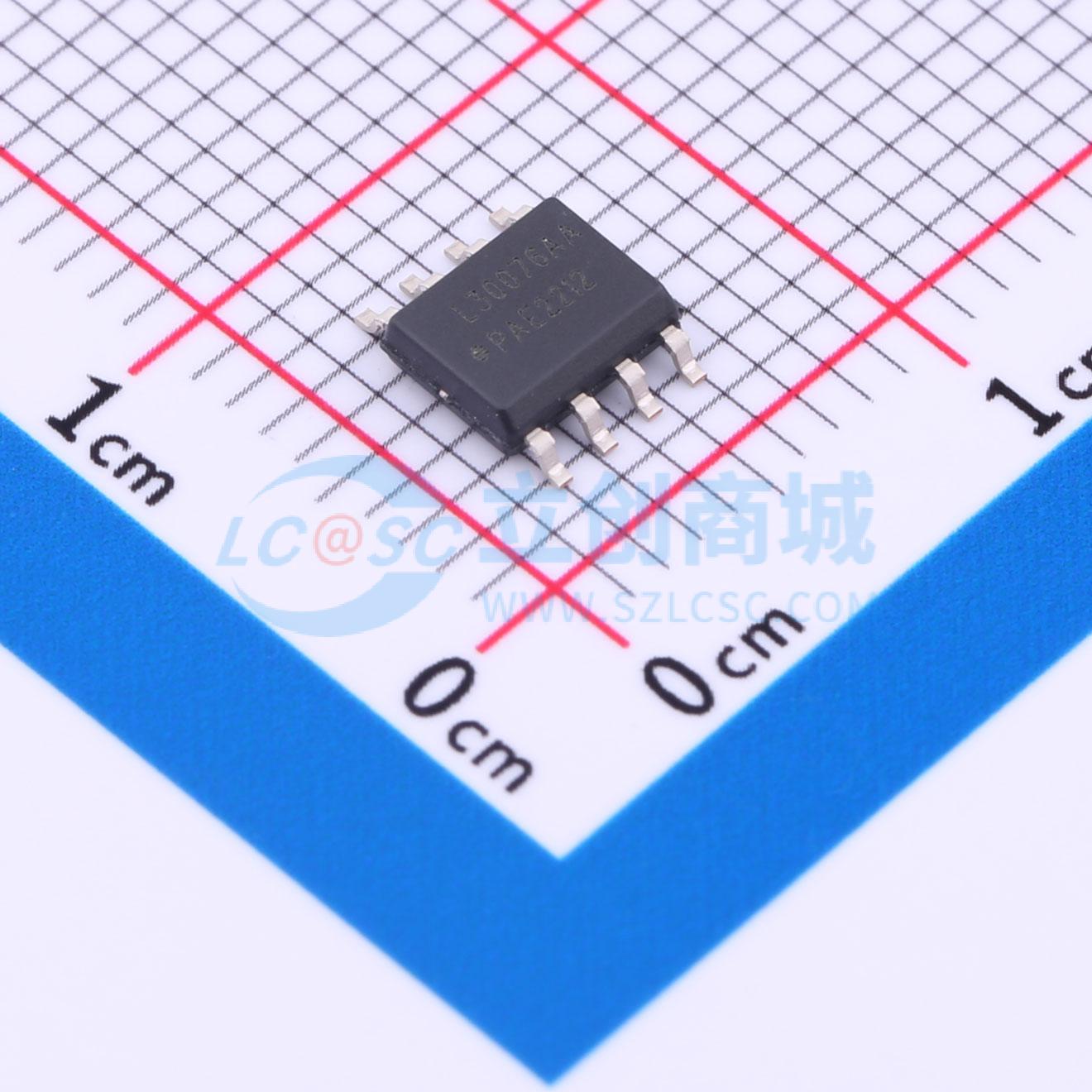

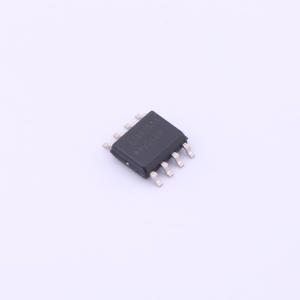

NCL30076AADR2G
准谐振降压控制器，用于精确电流调节和宽范围模拟调光
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCL30076 是一款 DC-DC 降压控制器，通过模拟调光控制可实现低至1%的宽调光范围，有助于减轻PWM调光中的可听噪声和闪烁。安森美半导体专有的LED电流计算技术，由零输入偏置放大器驱动，确保在整个模拟调光范围内精确的恒流调节。多模式操作通过在重负载下的准谐振（QR）模式和轻负载下的不连续导通模式（DCM）提供高效率，并最小化开关损耗。对于需要恒定LED色温的应用，也可使用PWM调光控制。NCL30076 包含多种保护功能，如LED短路保护、过流保护、热关断和VDD过压保护，确保系统具有强大的可靠性。主要特性包括：- 宽模拟调光范围：1~100%- 低恒流（CC）容差：100%负载时为±2%，1%负载时为±20%- 低系统材料清单（BOM）- 待机时LED关闭模式- 低待机电流- 栅极灌电流和拉电流分别为0.5 A / 0.8 A- 强大的保护功能：LED短路保护、过流保护、热关断和VDD过压保护典型应用包括LED照明系统。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCL30076AADR2G
- 商品编号
- C2902101
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 30V | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | 模拟；PWM | |
| 特性 | 过流保护(OCP)；过温保护(OTP)；过压保护(OVP)；短路保护(SCP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | 2% |
商品概述
NCL30076 是一款 DC-DC 降压控制器，通过模拟调光控制可实现低至1%的宽调光范围，有助于减轻PWM调光中的可听噪声和闪烁。安森美半导体专有的LED电流计算技术，由零输入偏置放大器驱动，确保在整个模拟调光范围内精确的恒流调节。多模式操作通过在重负载下的准谐振（QR）模式和轻负载下的不连续导通模式（DCM）提供高效率，并最小化开关损耗。
对于需要恒定LED色温的应用，也可使用PWM调光控制。NCL30076 包含多种保护功能，如LED短路保护、过流保护、热关断和VDD过压保护，确保系统具有强大的可靠性。
主要特性包括：
- 宽模拟调光范围：1~100%
- 低恒流（CC）容差：100%负载时为±2%，1%负载时为±20%
- 低系统材料清单（BOM）
- 待机时LED关闭模式
- 低待机电流
- 栅极灌电流和拉电流分别为0.5 A / 0.8 A
- 强大的保护功能：LED短路保护、过流保护、热关断和VDD过压保护
典型应用包括LED照明系统。
应用领域
- LED照明系统
