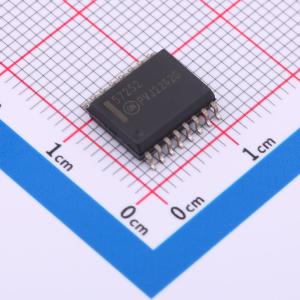

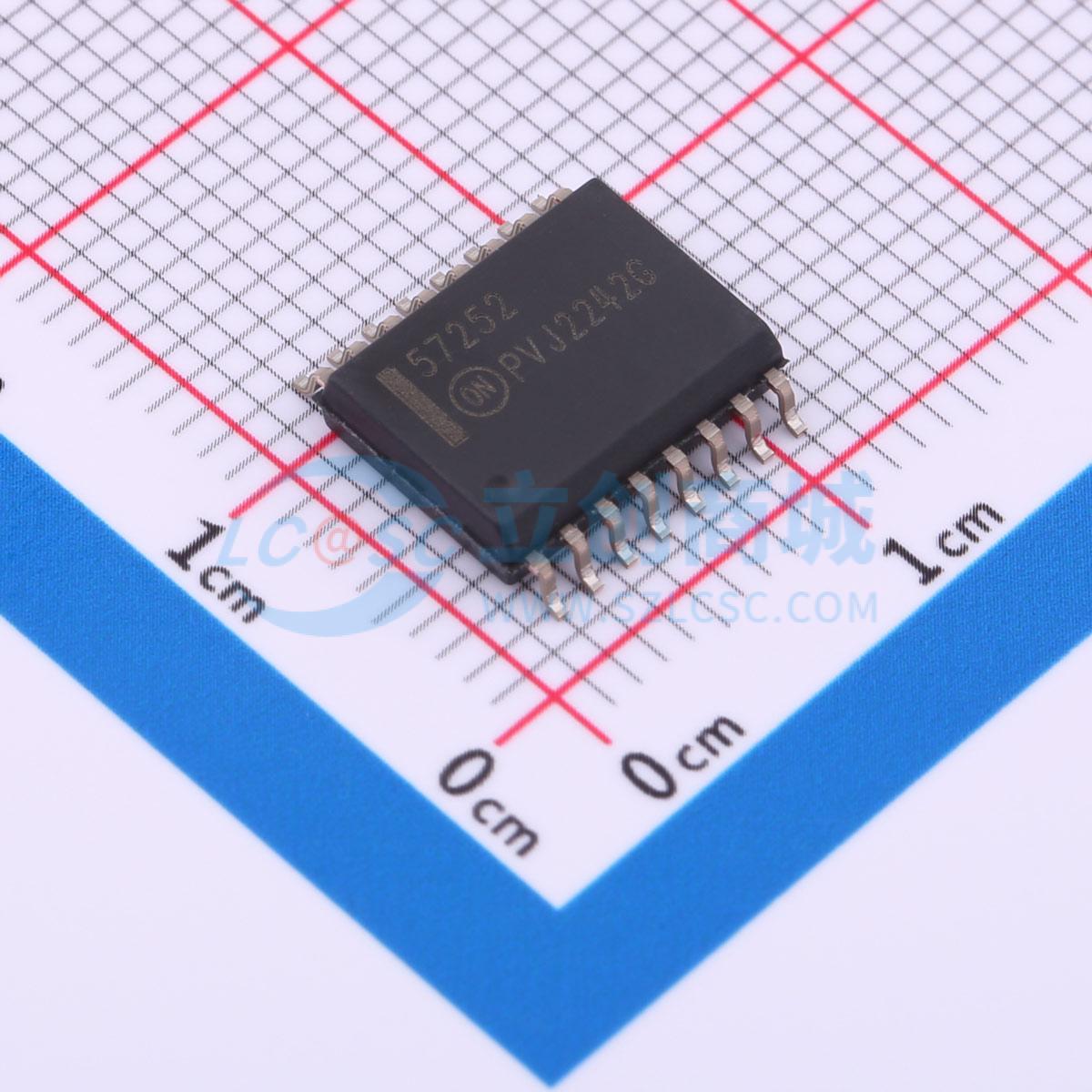

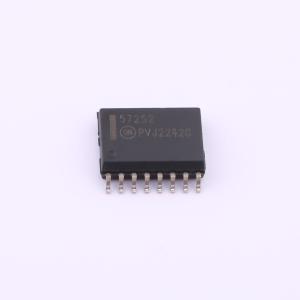

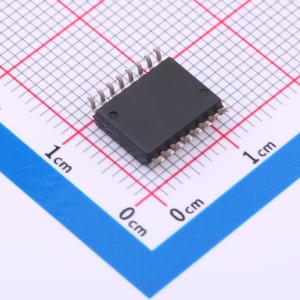

NCD57252DWR2G
隔离双通道 IGBT/MOSFET 栅极驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是高电流双通道隔离 IGBT/MOSFET 栅极驱动器，从输入到每个输出具有 2.5 或 5 kVrms 的内部电流隔离，两个输出通道之间具有功能隔离。该器件在输入侧接受 3.3 V 至 20 V 的偏置电压和信号电平，在输出侧接受高达 32 V 的偏置电压。该器件接受互补输入，并为禁用和死区时间控制提供单独的引脚，方便系统设计。驱动器有宽体 SOIC-16 和窄体 SOIC-16 封装。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCD57252DWR2G
- 商品编号
- C2902111
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.96克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 3.5A | |
| 拉电流(IOH) | 6.5A | |
| 工作电压 | 3.1V~20V | |
| 上升时间(tr) | 12ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 10ns | |
| 传播延迟 tpLH | 60ns | |
| 传播延迟 tpHL | 60ns | |
| 特性 | 欠压保护(UVP)；短路保护(SCP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 3.5V | |
| 输入低电平(VIL) | 1.5V | |
| 静态电流(Iq) | 2mA |
应用领域
- 电动车充电器
- 电机控制
- 不间断电源 (UPS)
- 工业电源供应器
- 太阳能逆变器
