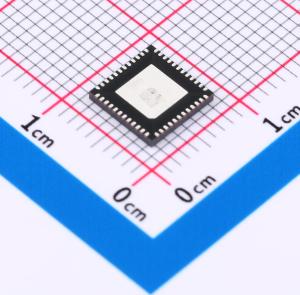

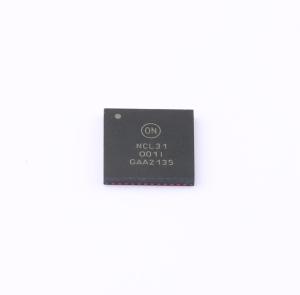

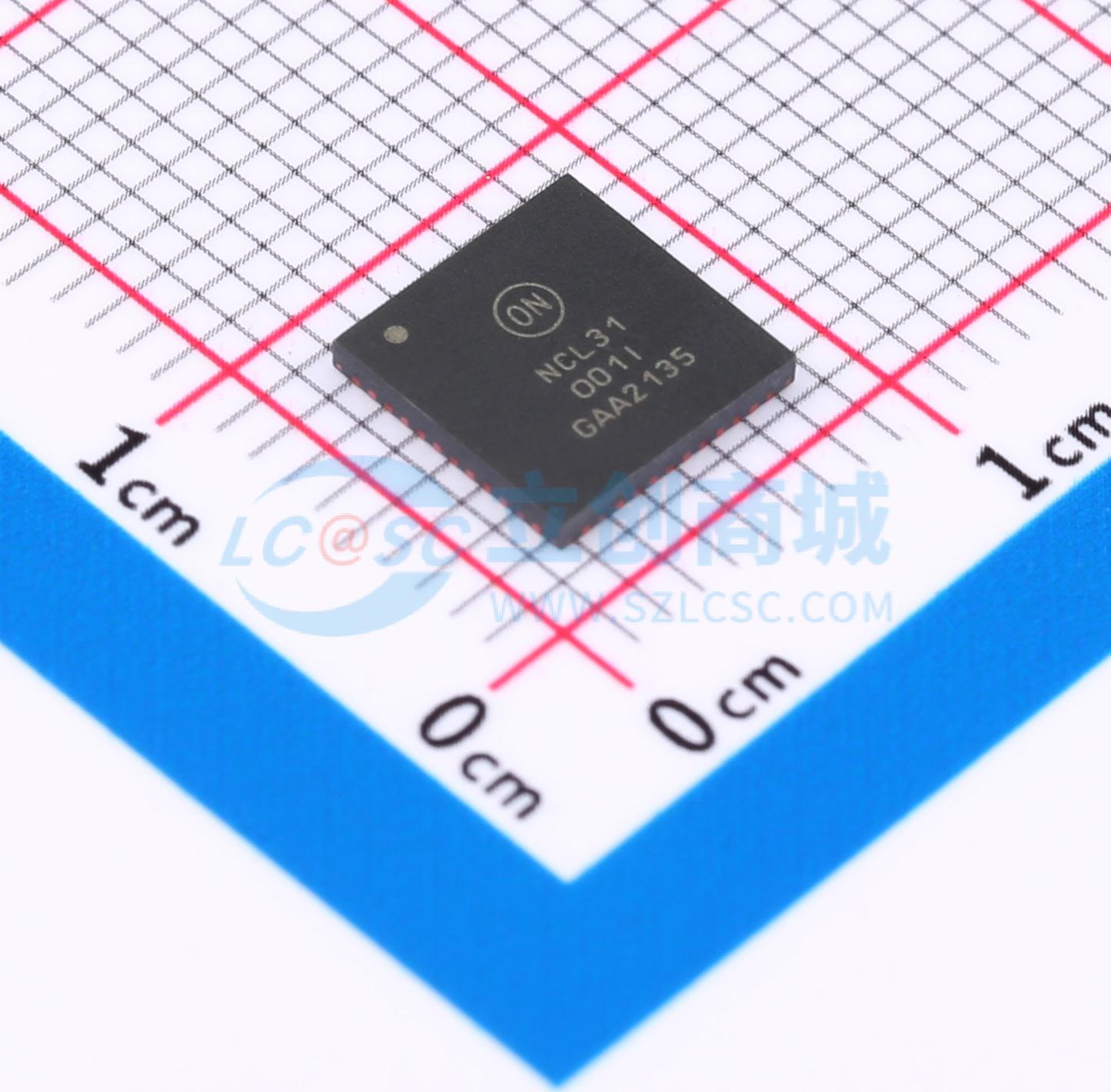

NCL31001MNITWG

全连接式LED驱动电源解决方案

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是LED驱动系列的新成员，专门针对照明应用。集成了高效降压LED驱动器，支持高带宽模拟调光和PWM调光至零电流。包含一个集成的固定3.3V DC-DC和一个可调DC-DC。诊断模块包含一个ADC，可测量输入和LED输出电流、电压、LED温度、DC/DC电压和电流。具备快速安全机制保护芯片关键模块，诊断测量与灵活的状态报告和中断机制配合使用。NCL31001与NCL31000相同，只是不包括两个DC-DC转换器。两者组合适用于双通道解决方案。
品牌名称: onsemi(安森美)
商品型号: NCL31001MNITWG
商品编号: C2902113
商品封装: QFN-48-EP(7x7)
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

	属性	参数值
	调光	PWM；模拟
	特性	过流保护(OCP)；过温保护(OTP)；过压保护(OVP)；短路保护(SCP)
	拓扑结构	降压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	外置
	恒流精度	1‰

商品概述

NCL31000是安森美半导体LED驱动器系列的新成员，专门针对照明应用。NCL31000集成了一个高效降压型LED驱动器。该LED驱动器支持高带宽模拟调光和低至零电流的PWM调光。NCL31000包含一个集成的固定3V3 DC - DC转换器和一个可调DC - DC转换器。诊断模块集成了一个ADC，用于测量输入和LED输出电流、电压、LED温度、DC/DC电压和电流。快速安全机制可保护芯片的关键模块。诊断测量数据可通过灵活的状态报告和中断机制获取。NCL31001与NCL31000相同，只是它不包含两个DC - DC转换器。NCL31000和NCL31001的组合非常适合双通道解决方案。

商品特性

宽输入电压范围：21.5 V至57 V
专有的100 W以上应用
集成3.3 V降压转换器（仅适用于NCL31000）
集成可调降压转换器2.5 - 24 V（仅适用于NCL31000）
集成高效降压型LED驱动器
可调开关频率44.4 kHz至1 MHz
使用内部精密2.4 V参考电压可精确调光至零，精度达0.1%
同类最佳的线性度
高调制带宽（约50 kHz）
具备可见光通信能力
符合黄点标准
内部DIM DAC，可在微控制器重新编程（热启动）期间独立控制LED
低EMI参考设计
I2C/SPI接口（I/S后缀）
高精度诊断功能，可测量电压/电流
防止LED短路和开路
LED过/欠压及过流保护
芯片过流保护
芯片和LED过温保护
结温范围为 - 40℃至 + 125℃
采用48引脚7x7 QFN封装
这些器件无铅且符合RoHS标准

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	21.5V~57V
	开关频率	44.4kHz~1MHz
	通道数	1
	输出电压	4V~38V
	输出电流	3A
