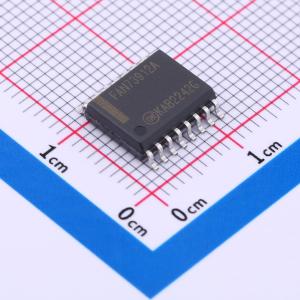

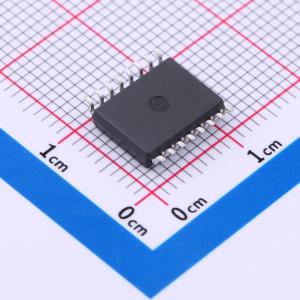

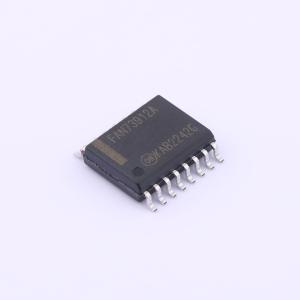

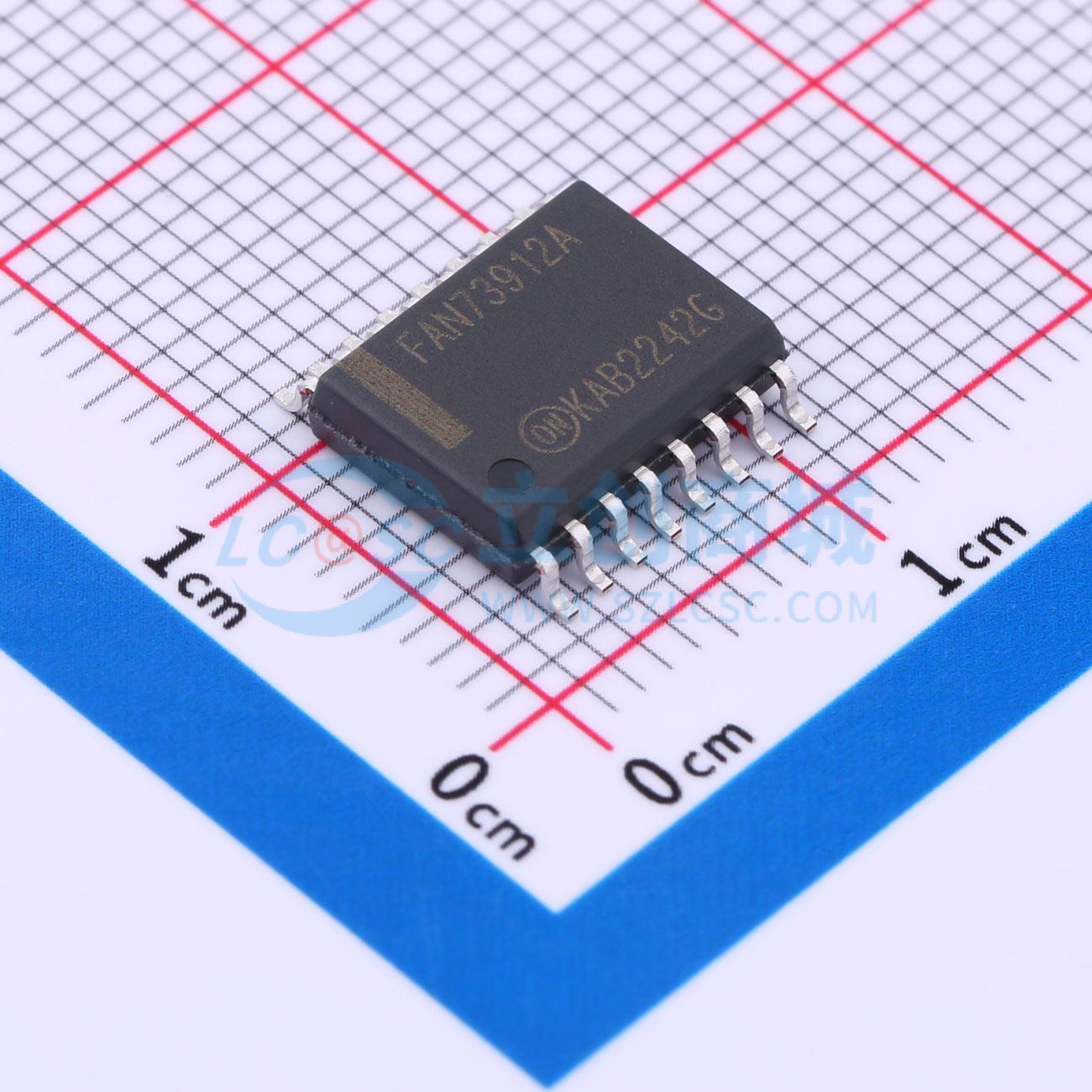

FAN73912AMX
大电流、高端与低端栅极驱动IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FAN73912A是一款单片式高端和低端栅极驱动IC，专为最高可在+1200 V电压下工作的MOSFET和IGBT进行高压、高速驱动而设计。HIN的先进输入滤波器可防止因噪声产生的短脉冲输入信号。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FAN73912AMX
- 商品编号
- C2902008
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边；高边 | |
| 负载类型 | IGBT；MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 3A | |
| 拉电流(IOH) | 2A | |
| 工作电压 | 12V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 25ns | |
| 下降时间(tf) | 15ns | |
| 传播延迟 tpLH | 500ns | |
| 传播延迟 tpHL | 550ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 170uA |
商品概述
FAN73912A是一款单片式高低侧栅极驱动IC，专为驱动最高工作电压达+1200 V的MOSFET和IGBT而设计，具备高压、高速驱动能力。 HIN的先进输入滤波器可防止由噪声引起的短脉冲输入信号。 先进的电平转换电路可使高端栅极驱动器在VBS = 15 V时，VS最高可达 -9.8 V（典型值）。欠压锁定（UVLO）电路可防止VCC和VBS低于指定阈值电压时出现故障。 输出驱动器的灌电流和拉电流典型值分别为2 A和3 A。
商品特性
- 自举操作浮动通道，最高可达+1200 V
- 两路通道典型拉/灌电流驱动能力为2 A/3 A
- 栅极驱动器电源（VCC）范围为12 V至20 V
- 独立逻辑电源（VDD）范围为3 V至20 V
- 在VCC = VBS = 15 V时，允许VS负向摆幅扩展至 -9.8 V以实现信号传输
- 内置逐周期边沿触发关断逻辑
- 共模dv/dt噪声消除电路
- 两路通道均具备欠压锁定（UVLO）功能
- 内置先进输入滤波器
- 匹配传播延迟低于60 ns
- 输出与输入信号同相
- 逻辑地和功率地偏移±10 V
应用领域
- 电气接触器
- 工业电机驱动器
- 不间断电源（UPS）
- 太阳能逆变器
- 镇流器
- 通用半桥拓扑
