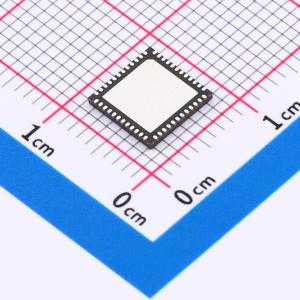

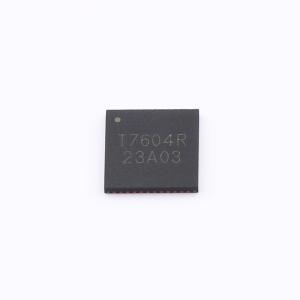

温馨提醒：图片仅供参考，商品以实物为准

TMI7604R

适用于以太网供电的4端口IEEE 802.3af/at PSE控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMI7604R是一款用于以太网供电（PoE）系统的4端口供电设备（PSE）控制器IC。它将电源、模拟和逻辑电路集成到单芯片中，可用于中间跨接和端点PSE应用。TMI7604R满足所有IEEE 802.3AF - 2003标准要求，如多点电阻检测、受电设备（PD）分类、直流断开以及中间跨接的回退功能
品牌名称: TMI(拓尔微)
商品型号: TMI7604R
商品编号: C29779854
商品封装: QFN-48(7x7)
包装方式: 编带
商品毛重: 0.268克(g)

商品参数

商品概述

TMI7604R是一款用于以太网供电（PoE）系统的4端口供电设备（PSE）控制器IC。它将电源、模拟和逻辑电路集成到单芯片中，可用于中跨和端点PSE应用。TMI7604R符合所有IEEE 802.3AF - 2003标准要求，如多点电阻检测、受电设备（PD）分类、直流断开以及中跨回退功能。它还符合所有IEEE 802.3AT - 2009标准要求，如双事件分类和每端口最大提供36W功率。该器件还支持Class4+，用于检测和分类高功率PD。该器件支持单电源供电，每个端口最高可提供50W功率（启用Class4+）。 TMI7604R内置温度监测和热保护功能，可防止结温过热。 TMI7604R有一个最大功率设置引脚。从该引脚连接一个电阻到AGND，可设置所有4个输出端口的总功率能力。TMI7604R会将4个端口的总功率限制在该功率上限以下。内置3.3V稳压器，可为外部设备供电。多个TMI7604R可集成构建4×N端口的PSE系统，通过I²C总线从每个TMI7604R收集PD功率状态，以支持全局功率管理。管理交换机主机可选择通过I²C总线与TMI7604R通信，进行PSE管理操作。可使用光耦合器在主机和TMI7604R之间提供电气隔离，用于信号通信。

商品特性

符合IEEE 802.3af/at标准
单路直流电源电压输入（44~57V）
提供4个独立电源端口
支持直流负载移除检测
内置功率FET
内置0.1Ω检测电阻
宽温度范围：-40℃~+85℃
9位端口电流和电压监测
I²C总线可连接多达8个TMI7604R设备
每个端口可独立设置系统参数
热监测和保护
内置3.3V稳压器，为外部设备供电
PSE应用中每个端口最高可达50W
配置：4端口，每个端口30W
内置多端口LED控制
内置EEPROM接口，适用于简单应用
过载LED指示灯
引脚可选的ALT_A/B双事件检测回退定时器
引脚可编程的最大总电流限制，用于智能功率管理
强大的短路保护
节省空间的48引脚QFN（7mm×7mm）功率封装

应用领域

PSE - ICM
供电设备（PSE）
交换机/路由器
ALT_A/B功率注入器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	以太网供电(PoE)控制器
	类型	供电设备(PSE)
	支持PoE标准	IEEE 802.3 at(PoE+)；IEEE 802.3 af(PoE)
	最大功率	50W
	通道数	4

	属性	参数值
	芯片工作电压	3.3V
	输入电压(VPWR)	44V~57V
	限制电流	2A
	特性	过载保护；故障保护；过流保护
	工作温度	-40℃~+85℃
