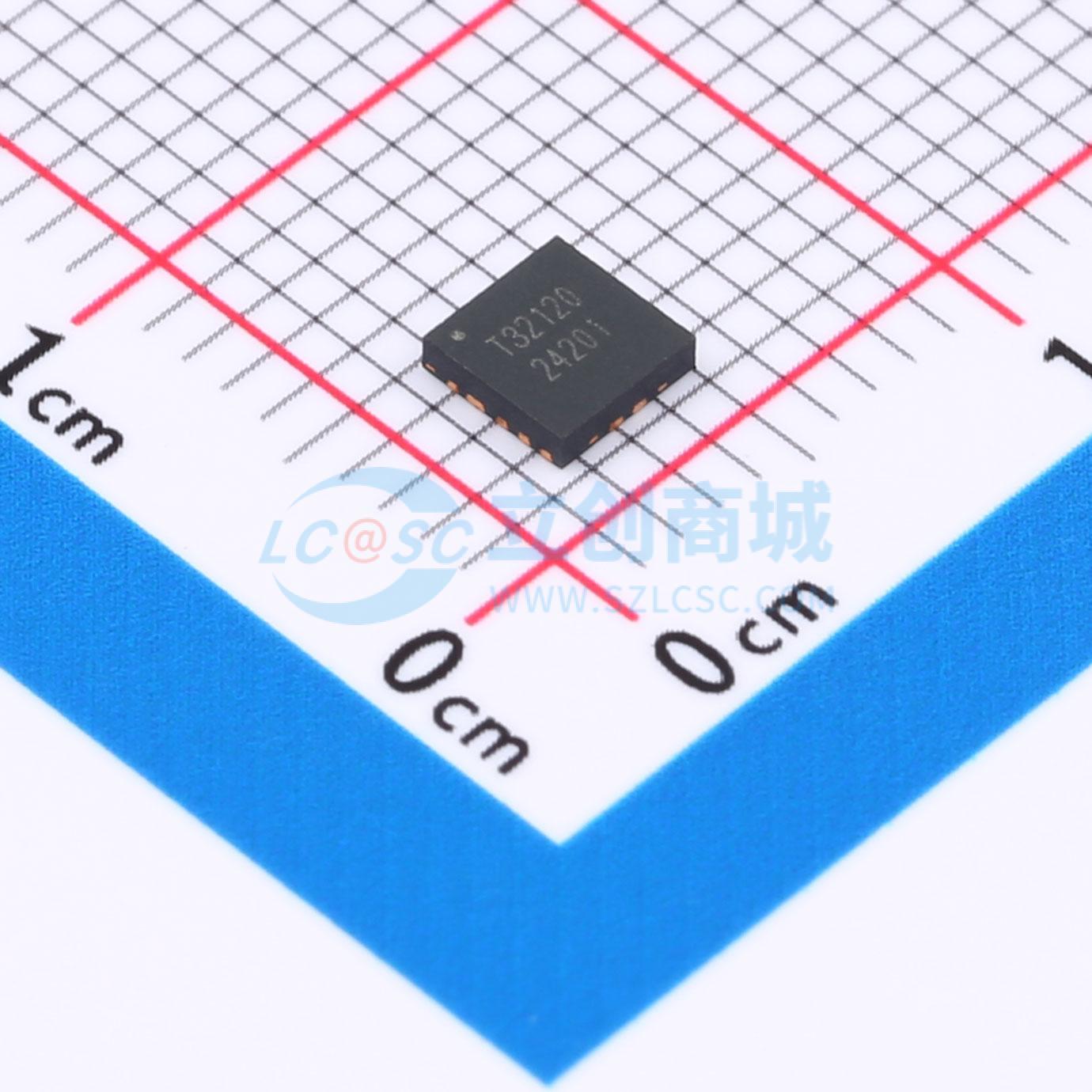

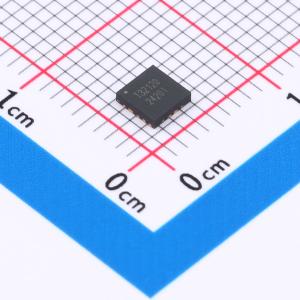

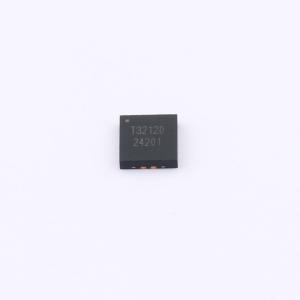

TMI32120

18V输入，12A输出的高效同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMI32120是一款高集成度的同步降压转换器,支持高达12A的输出电流,输入电压范围为4.5V至18V。它采用先进的COT控制模式,具有快速瞬态响应性能,集成低导通电阻的MOSFET,提供高精度的参考电压。TMI32120支持多种可选功能,如FPWM和PFM操作模式,可编程软启动时间等,适用于各种应用场景。
品牌名称: TMI(拓尔微)
商品型号: TMI32120
商品编号: C29779868
商品封装: QFN-18(3.5x3.5)
包装方式: 编带
商品毛重: 0.137克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(3)3A以上-(大电流)方案

商品参数

商品概述

一款高度集成的同步降压转换器，输出电流能力高达12A，输入电压范围为4.5V至18V。采用先进的COT控制模式，具有快速瞬态响应性能，可减少外部元件数量。集成极低RDS(ON)的MOSFET，并提供高精度参考电压。提供多种可选功能，可通过灵活设置外部元件来满足不同应用需求。PFM工作模式在轻载条件下提供高效率，FPWM工作模式具有更好的输出电压调节精度。可选开关频率提供了广泛的应用范围，可在效率、方案尺寸和成本之间进行权衡。可选电流限制和可编程软启动时间有助于控制上电浪涌电流。集成了强大的保护功能，包括逐周期电流限制、输出欠压保护、输入欠压锁定和过温保护功能。采用QFN3.5x3.5-18封装。

商品特性

输入电压范围：4.5V至18V
集成9.4mΩ和4.3mΩ MOSFET
参考电压精度：0.6V±1%
输出电压可调范围：0.6V至5.5V
先进的COT控制实现快速瞬态响应
可选FPWM或PFM工作模式
可选400kHz、800kHz和1.2MHz开关频率
可选两级电流限制值
支持陶瓷输出电容
可编程软启动时间，默认软启动时间为1ms
热关断
使能关断时输出自动放电
采用QFN3.5x3.5-18封装

应用领域

无线和网络基础设施
服务器、存储设备
高端数字智能电视

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	600mV~5.5V
	输出电流	12A
	开关频率	400kHz；1.2MHz；800kHz
	工作温度	-40℃~+125℃@(TA/TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	600uA
	开关管(内置/外置)	内置
	输出类型	可调
