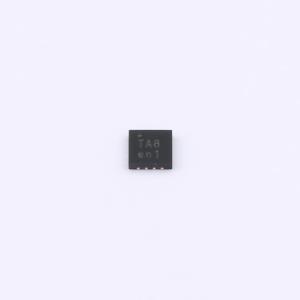

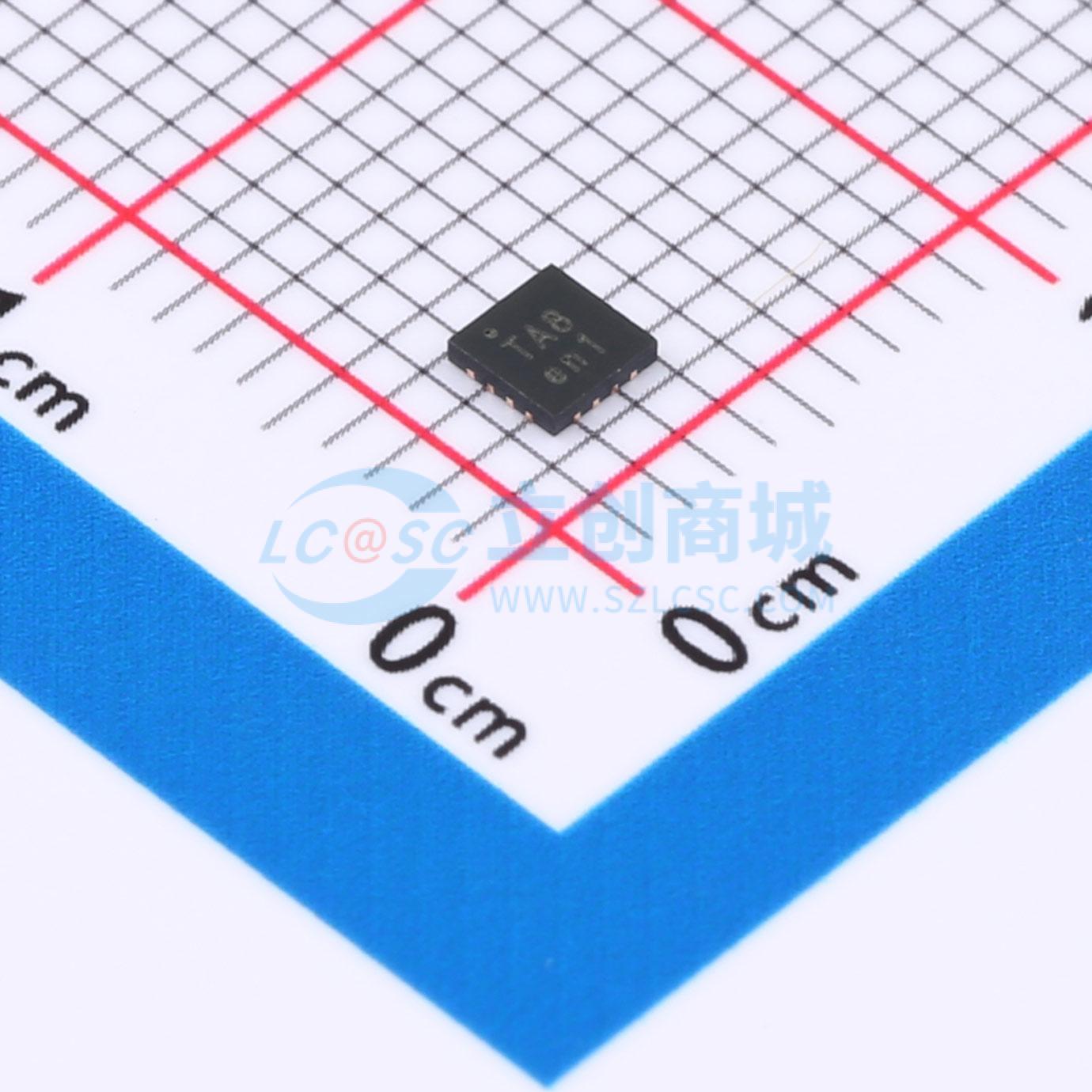

TMI3388A
24V, 8A 高效同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TMI3388A是一款高集成度的同步降压转换器,最大输出电流为8A,输入电压范围为4.5V至24V。采用先进的ACOT控制架构,提供快速瞬态响应性能,无需复杂的补偿电路。输出电压可通过FB引脚配置分压电阻进行调整,适用于各种应用。
- 品牌名称
- TMI(拓尔微)
- 商品型号
- TMI3388A
- 商品编号
- C29779870
- 商品封装
- QFN-16(2.5x2.5)
- 包装方式
- 编带
- 商品毛重
- 0.101克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~24V | |
| 输出电压 | - | |
| 输出电流 | 8A | |
| 开关频率 | 400kHz~600kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 140uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TMI3388A是一款高度集成的同步降压转换器，输出电流能力高达8A，输入电压范围为4.5V至24V。TMI3388A采用先进的ACOT控制架构，无需复杂补偿和低ESR陶瓷电容即可稳定运行，且具有快速瞬态响应性能。 TMI3388A的输出电压可通过在FB引脚配置分压电阻进行调节，以满足不同的输出需求。此外，TMI3388A集成了极低RDS(ON)的MOSFET，在一系列应用中具有出色的效率，尤其适用于低输出电压和低占空比的情况。 TMI3388A还集成了一个旁路开关，允许IC由外部直流电源供电以降低功耗。TMI3388A集成了强大的保护功能，包括逐周期电流限制、内部软启动、输出过压保护(OVP)和欠压保护(UVP)、输入欠压锁定(UVLO)和过温保护(OTP)功能。
商品特性
- 宽输入电压范围：4.5V至24V
- 集成20mΩ和10mΩ MOSFET
- 8A输出电流能力
- 先进的ACOT控制架构，实现快速瞬态响应
- ±1%参考电压精度
- 500kHz开关频率
- 输出电压可调
- 应用PFM/FPWM可选轻载运行模式
- 输出放电功能
- 电源正常指示
- 逐周期谷值和峰值电流限制保护
- 自动恢复模式
- 输出过压、欠压和过温保护
- 采用QFN2.5x2.5-16封装
应用领域
- 液晶电视/网络电视/3D电视
- 机顶盒
- 笔记本电脑
- 高功率AP
