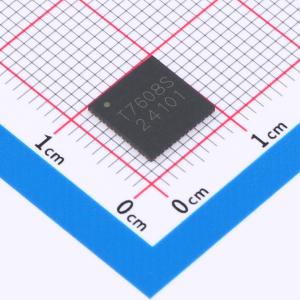

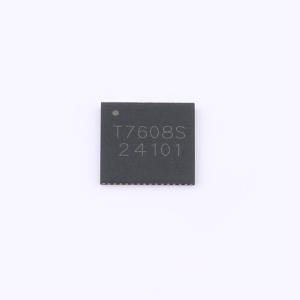

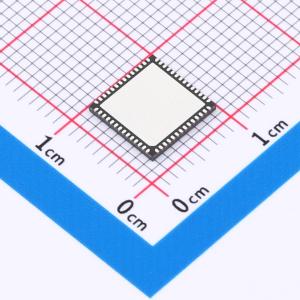

TMI7608S

用于以太网供电的8端口IEEE 802.3af/at PSE控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMI7608S是一款用于以太网供电（PoE）系统的8端口供电设备（PSE）控制器IC。它将电源、模拟和逻辑电路集成到单芯片中，可用于中跨和端点PSE应用。TMI7608S满足所有IEEE 802.3AF - 2003标准要求，如多点电阻检测、受电设备（PD）分级、直流断开以及中跨回退功能
品牌名称: TMI(拓尔微)
商品型号: TMI7608S
商品编号: C29779856
商品封装: QFN-56(8x8)
包装方式: 编带
商品毛重: 0.414克(g)

商品参数

商品概述

TMI7608S是一款用于以太网供电（PoE）系统的8端口供电设备（PSE）控制器IC。它将电源、模拟和逻辑电路集成到单芯片中，可用于中跨和端点PSE应用。TMI7608S满足所有IEEE 802.3AF - 2003要求，如多点电阻检测、受电设备（PD）分类、直流断开以及中跨回退功能。它还满足所有IEEE 802.3AT - 2009要求，如双事件分类和每端口最大提供36W电源。该器件还支持Class4+，用于大功率PD的检测和分类。该器件支持单电源工作，每个端口最高可提供50W（启用Class4+）。 TMI7608S内置温度监测和热保护功能，防止结温过热。 TMI7608S有一个最大功率设置引脚。从该引脚连接一个电阻到AGND，以设置所有8个输出端口的总功率能力。TMI7608S会将8个端口的总功率限制在该功率限制以下。内置3.3V稳压器，用于支持外部设备。多个TMI7608S可以集成构建一个8×N端口的PSE系统，通过I²C总线从每个TMI7608S收集PD电源状态，以支持全局电源管理。管理交换机主机可以选择通过I²C总线与TMI7608S通信，进行PSE管理操作。可以使用光耦合器在主机和TMI7608S之间提供信号通信的电气隔离。

商品特性

符合IEEE 802.3af/at标准
单直流电源电压输入（44~57V）
提供8个独立电源端口
支持直流负载移除检测
内置功率FET
内置0.1Ω检测电阻
PSE应用中每个端口最高可达50W
宽温度范围：-40℃~+85℃
9位端口电流和电压监测
I²C总线可访问多达8个TMI7608S设备
每个端口可独立设置系统参数
热监测和保护
内置3.3V稳压器，用于外部设备
内置上电复位
配置：30W×8端口
内置多端口LED控制
内置EEPROM接口，用于简单应用
过载LED
引脚可选的ALT_A/B检测回退定时器
双事件引脚可选
支持24V低压应用
引脚可编程最大总电流限制，用于智能电源管理
强大的短路保护
节省空间的56引脚QFN（8mm×8mm）功率封装

应用领域

PSE - ICM
供电设备（PSE）
交换机/路由器
ALT_A/B电源注入器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	以太网供电(PoE)控制器
	类型	供电设备(PSE)
	支持PoE标准	IEEE 802.3 at(PoE+)；IEEE 802.3 af(PoE)
	最大功率	50W
	通道数	8

	属性	参数值
	芯片工作电压	3.3V
	输入电压(VPWR)	44V~57V
	限制电流	2A
	特性	过载保护；故障保护；过流保护
	工作温度	-40℃~+85℃
