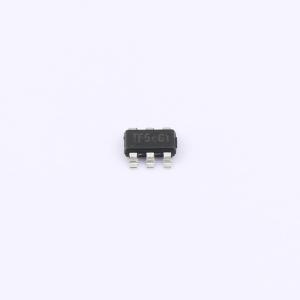

TMI3255TF

600kHz 18V 5A FPWM 同步COT降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMI3255TF 是一款高效率的600kHz FPWM同步COT降压转换器,能够提供高达5A的输出电流。该芯片集成了主开关和同步开关,具有非常低的导通电阻,以减少传导损耗。低输出电压纹波和小型外部电感电容尺寸通过600kHz的开关频率实现。采用COT架构和强制PWM模式,确保快速瞬态响应,适用于高压降应用。
品牌名称: TMI(拓尔微)
商品型号: TMI3255TF
商品编号: C29779867
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.054克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(3)3A以上-(大电流)方案

商品参数

商品概述

TMI3255TF是一款高效的600kHz恒定导通时间（COT）控制模式同步降压DC-DC转换器，能够提供高达5A的电流。它集成了导通电阻RDS(ON)极低的主开关和同步开关，以最大限度地降低传导损耗。600kHz的开关频率可实现低输出电压纹波，并减小外部电感和电容的尺寸。它采用COT架构，并在稳态下强制PWM工作，以实现高压降压应用的快速瞬态响应。 TMI3255TF所需的标准外部元件数量极少，且采用符合RoHS标准的6引脚SOT23 - 6封装。

商品特性

40mΩ/20mΩ低RDS(ON)内部FET
强制PWM工作模式
宽输入电压范围：4.5V至18V
反馈电压精度0.76V±1.5%
600kHz开关频率
高达5A输出电流
COT控制以实现快速瞬态响应
集成内部补偿
使用低ESR陶瓷输出电容时稳定
具有打嗝模式的过流保护
热关断
浪涌电流限制和软启动
内置输入过压保护
采用SOT23 - 6封装

应用领域

数字机顶盒
平板电视和显示器
笔记本电脑
无线和DSL调制解调器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	-
	输出电流	5A
	开关频率	600kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	340uA
	开关管(内置/外置)	内置
	输出类型	可调
